汽缸盖
特种工具

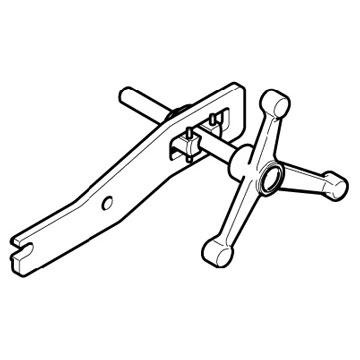

999 7486 支撑件
工具编号： 999 7486
工具说明： 支撑件
工具挂板： 21
材料
标示
零件编号
异丙醇
发动机机油
液体密合垫
1161771
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
-

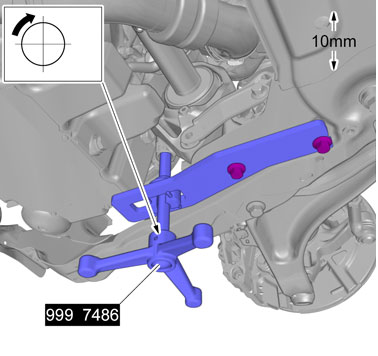

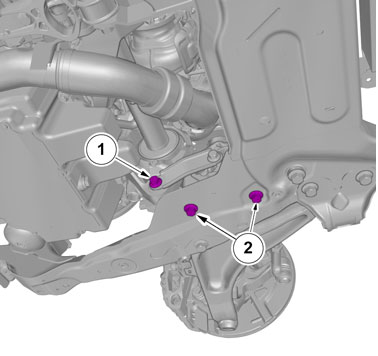

扭力： 下扭力杆右后方，至发动机装配托架 110 Nm
-
扭力： 下扭力杆右后方，至副车架分级： 90 Nm分级： 80 °
专用工具：
999 7486
-
凸轮轴封 请参阅： 凸轮轴封
-
燃油导管 请参阅： 燃油导管
-
涡轮增压器 请参阅： 涡轮增压器(TC)
-
冷却液泵 请参阅： 发动机冷却泵
-
集油器 请参阅： 集油器

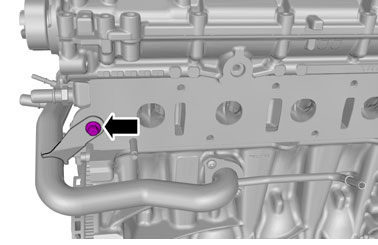

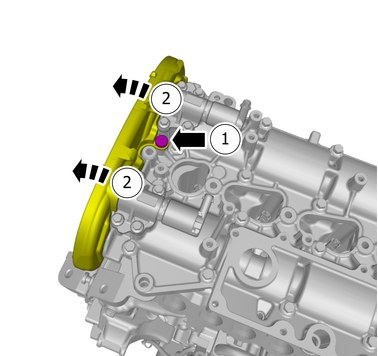

拆下螺丝。
将有标记部分折叠到一侧。
扭力： M6 10 Nm

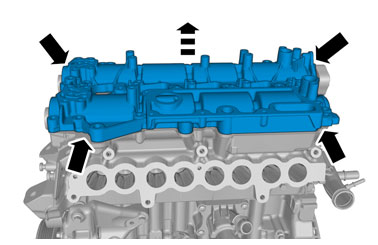

拆下螺丝。
小心!
处理组件时，务必极其小心。
小心!
处理组件时，务必极其小心。

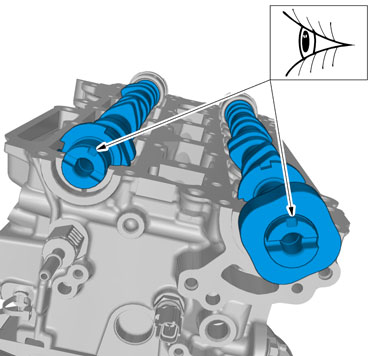

注意！
在拆卸前记下并标记组件位置。
拆下螺丝。
扭力： M6 10 Nm

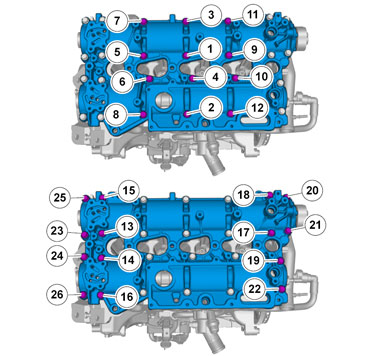

注意！
务必按照所示顺序。
拆下螺丝。
安装

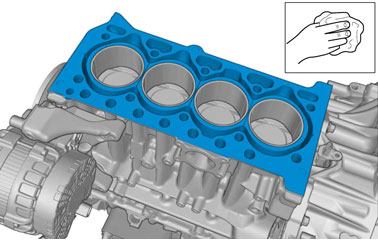

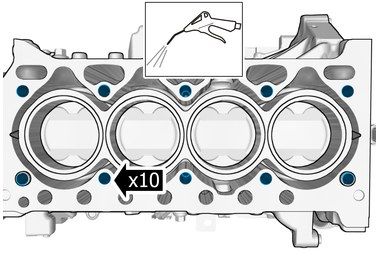

用压缩空气吹干净
小心!
必须非常小心，不要损坏配合面。

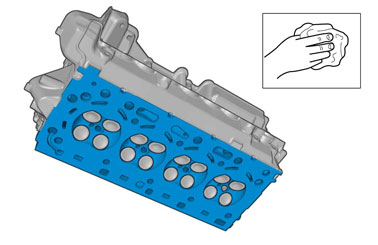

注意！
保证配合面清洁无异物。
使用：异丙醇
小心!
必须非常小心，不要损坏配合面。
注意！
保证配合面清洁无异物。
使用：异丙醇

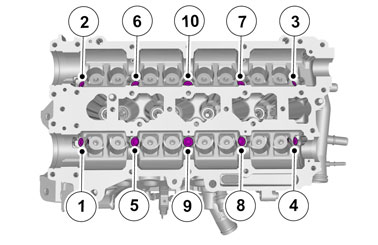

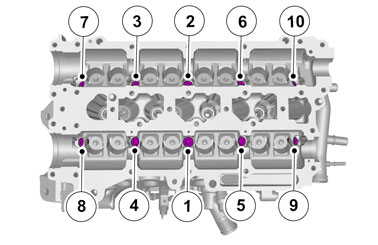

注意！
务必按照所示顺序。
注意！
确保使用新的组件。
上紧螺丝。
扭力： 汽缸盖
分级： 40 Nm
分级： 120 °
分级： 120 °
执行气门间隙
请参阅： 气门间隙

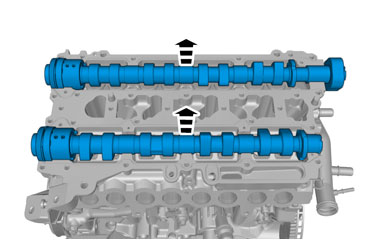

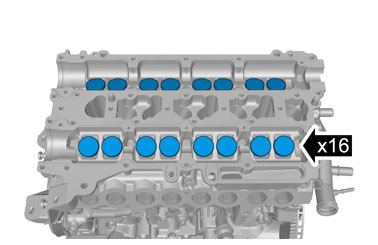

注意！
确保组件根据拆卸说明进行安装。

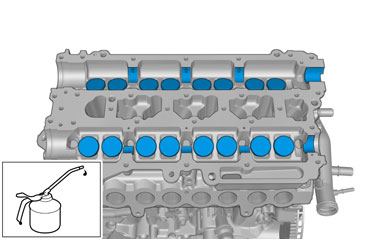

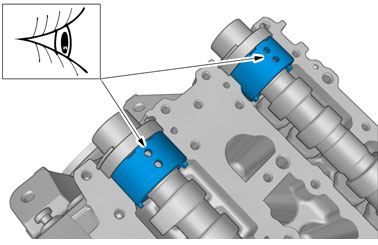

使用：发动机机油

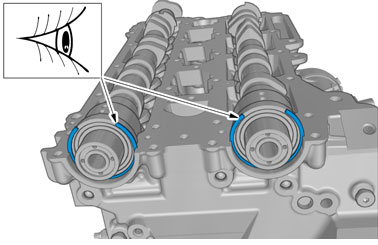

小心!
请确认部件位置正确。
小心!
请确认部件位置正确。
小心!
请确认部件位置正确。
小心!
必须非常小心，不要损坏配合面。

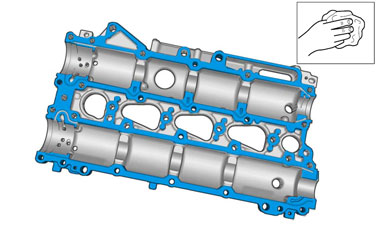

注意！
保证配合面清洁无异物。
使用：异丙醇

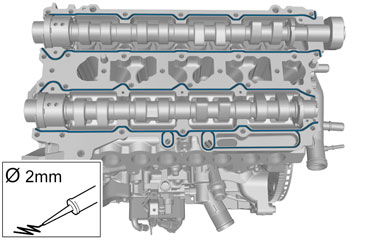

注意！
组件必须在涂上密封剂后的5分钟内安装。
使用：液体密合垫1161771
小心!
在整个组件上施加平均的压力。

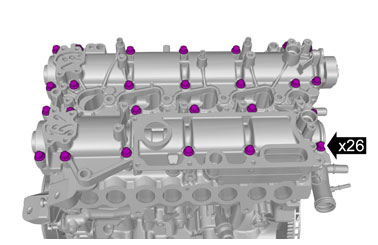

注意！
务必按照所示顺序。
上紧螺丝。
扭力： M7 17 Nm
以相反次序安装。
