变速箱
特种工具
999 7488 装置器
工具编号： 999 7488
工具说明： 装置器
工具挂板： 43

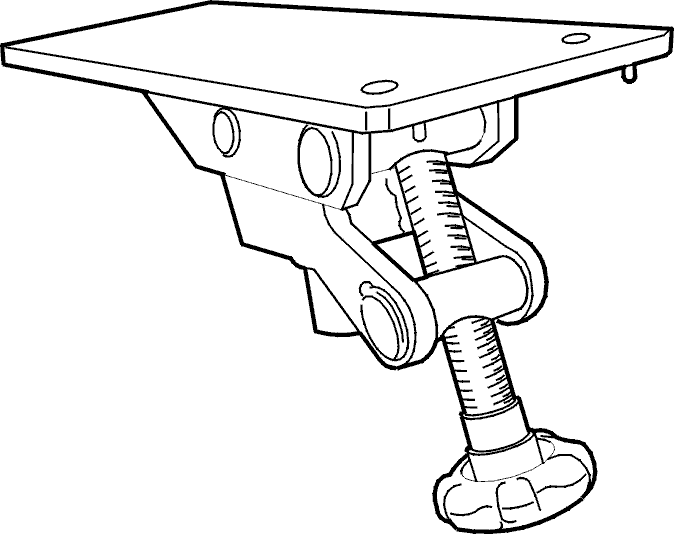

999 5463 固定器 (入/出 吊-齿轮箱) M56,AW50-42
工具编号： 999 5463
工具说明： 固定器 (入/出 吊-齿轮箱) M56,AW50-42
工具挂板： 40

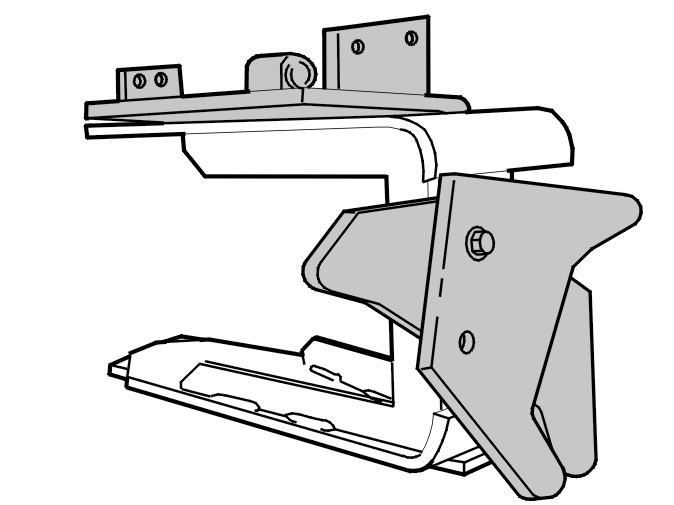

999 5972 装置器(万用型/驱动桥)
工具编号： 999 5972
工具说明： 装置器(万用型/驱动桥)
工具挂板： 43
998 5972 千斤顶 (液压)
工具编号： 998 5972
工具说明： 千斤顶 (液压)
工具挂板： 40
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
-
空气滤清器（ACL）罩壳 请参阅： 空气滤清器外壳
-
蓄电池 请参阅： 蓄电池

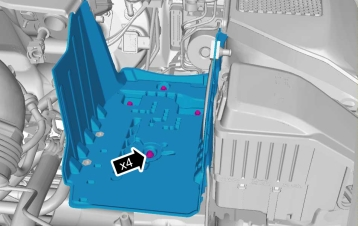

拆下螺丝。
扭力： M6 10 Nm

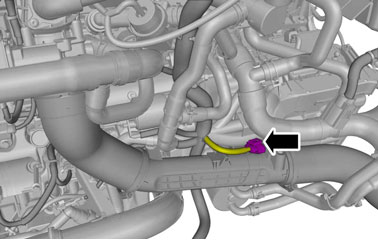

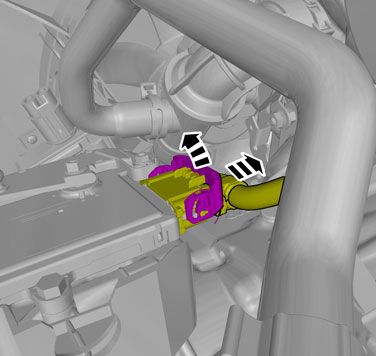

拆开接头。
拆下螺帽。
扭力： M8 24 Nm

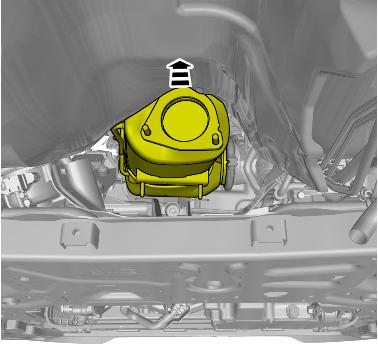

拆下左发动机支撑绝缘体
请参阅： 发动机垫片，左

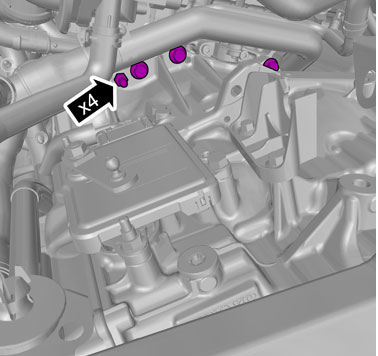

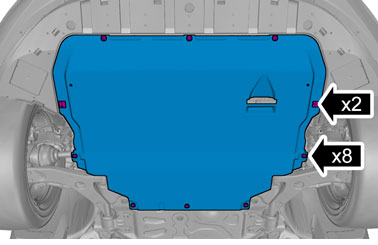

拆下螺丝。
扭力： M10 50 Nm

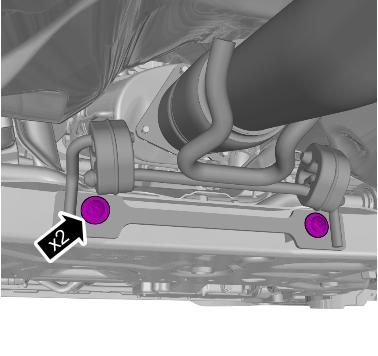

拆下螺丝。
适用于两侧。

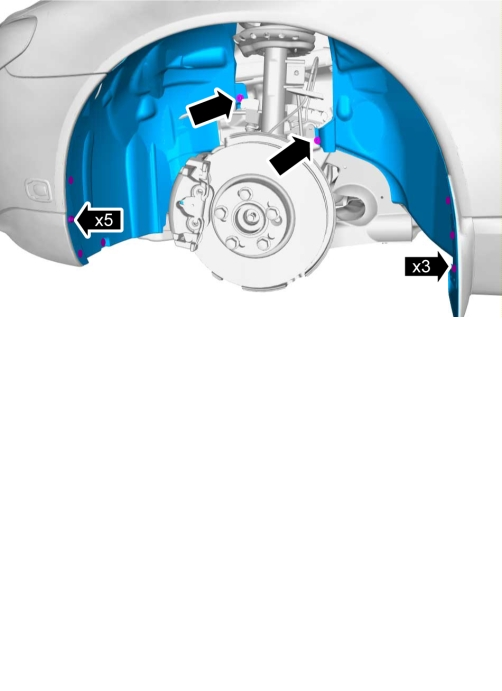

松开螺钉。
松开各个卡夹。

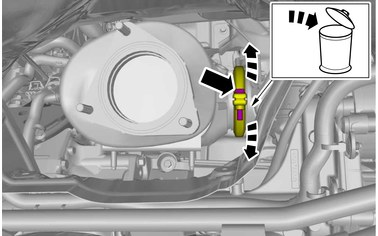

警告!
准备收集流出的液体。

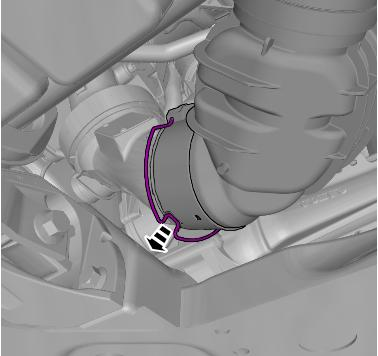

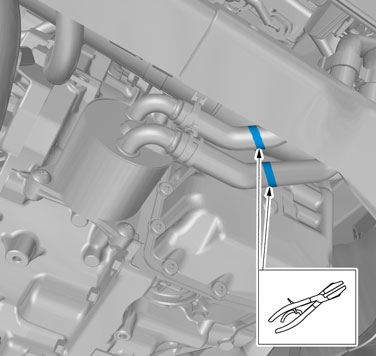

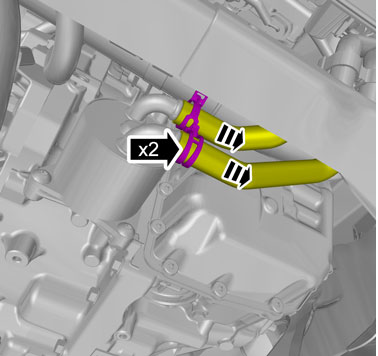

松开软管夹。
从连接装置上拆下软管。
松开软管夹。
从连接装置上拆下软管。
将有标记部分折叠到一侧。

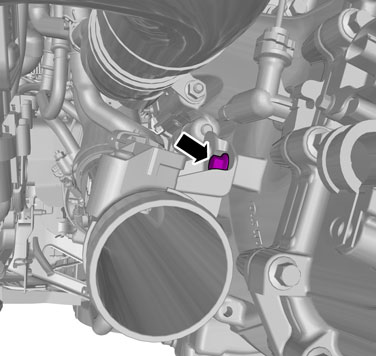

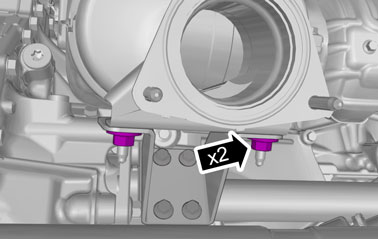

拆下螺丝。
扭力： M8 24 Nm

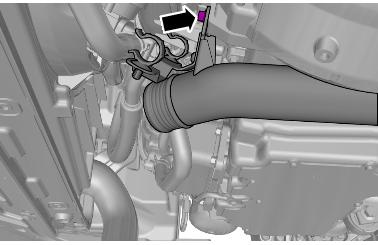

拆下螺帽。
扭力： M8 24 Nm
解开锁。

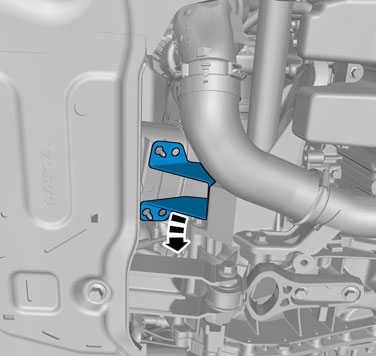

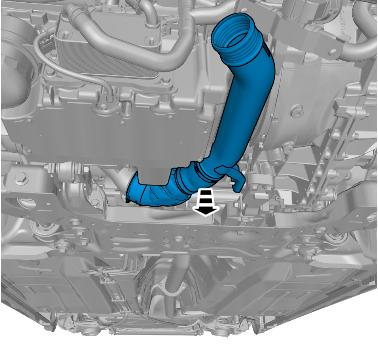

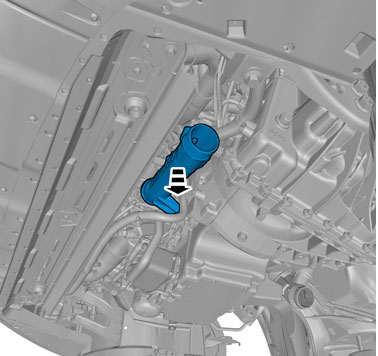

拆下已标示的部分。

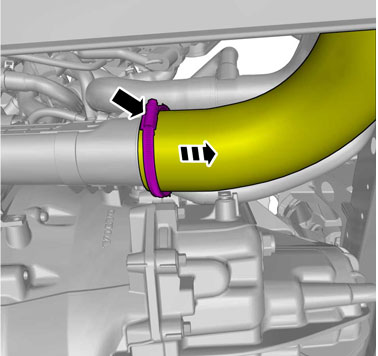

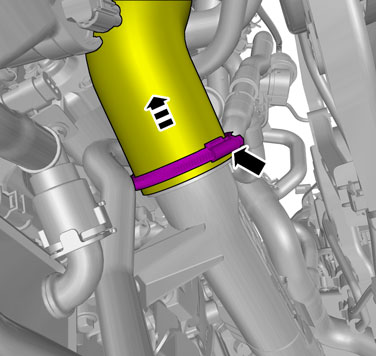

松开软管夹。
松开软管夹。

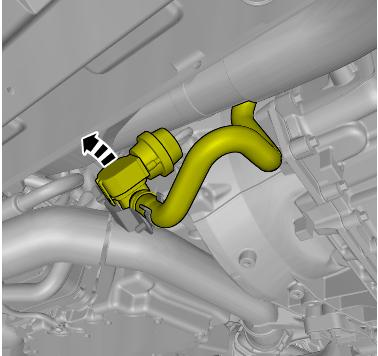

拆开接头。

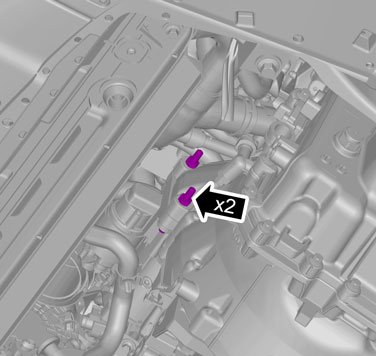

拆下螺丝。
扭力： M8 24 Nm
拆下螺丝。
扭力： M8 24 Nm
拆下螺丝。
扭力： M10 50 Nm
拆卸发动机左后侧下方支承绝缘子
请参阅： 发动机后部下支撑绝缘子 LH

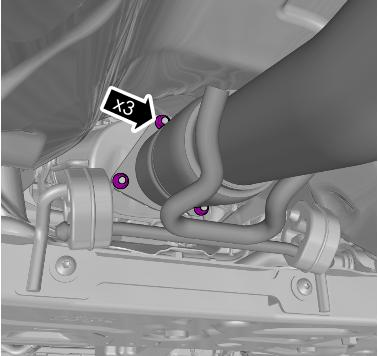

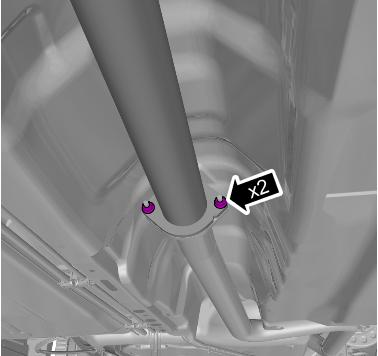

拆下螺帽。
扭力： M8 24 Nm
拆下螺帽。
扭力： M8 24 Nm

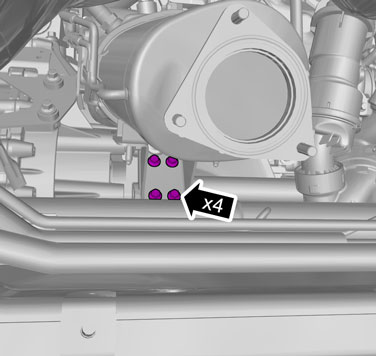

拆下螺丝。
扭力： M8 24 Nm
拆下已标示的部分。

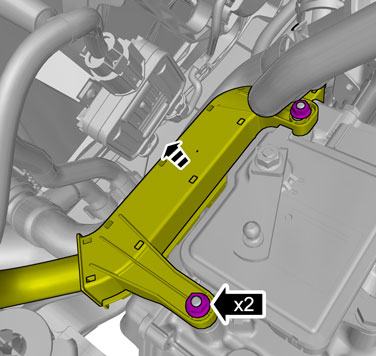

拆下螺丝。
扭力： M6 10 Nm

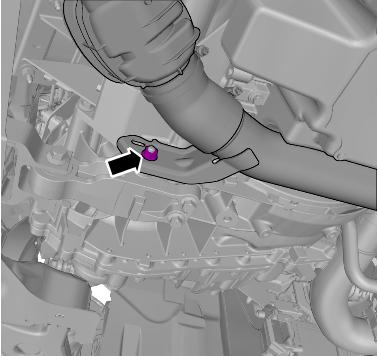

拆下螺帽。
扭力： M8 24 Nm

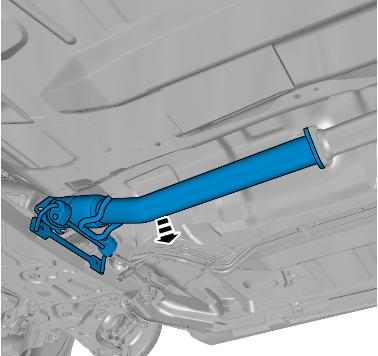

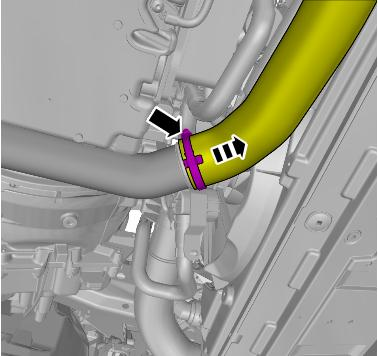

松开螺钉。
扭力： 催化转换器夹具 20 Nm
-
左驱动轴 请参阅： 左驱动轴
-
右驱动轴 请参阅： 右驱动轴
拆下螺丝。
-
扭力： M8 24 Nm
-
扭力： M10 50 Nm
拆下螺帽。
扭力： 扭力变换器，拴到弹性板上 60 Nm

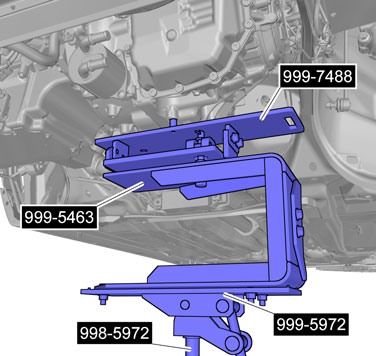

专用工具：
999 7488
专用工具：
999 5463
专用工具：
999 5972
专用工具：
998 5972

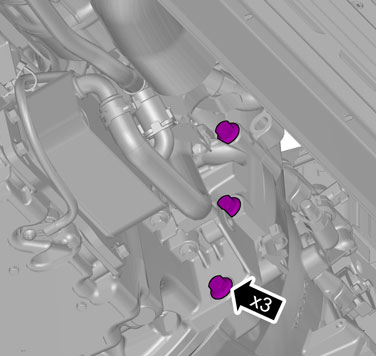

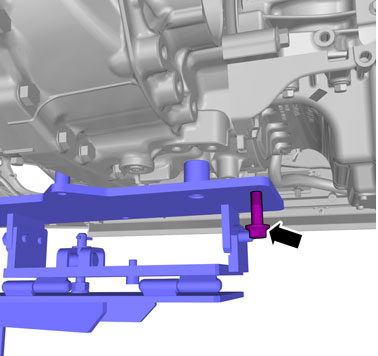

拆下螺丝。
安装螺丝。
扭力： M10 50 Nm

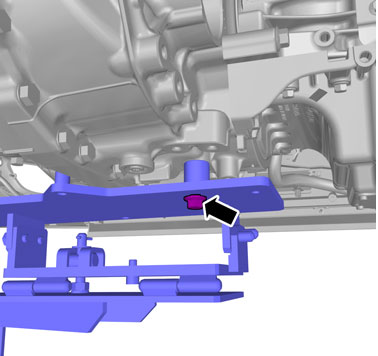

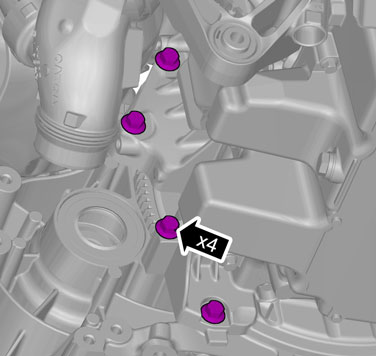

拆下螺丝。
扭力： M10 50 Nm
拆下螺丝。
扭力： M10 50 Nm
移用组件
注意！
只有安装新的变速箱时需要这一步骤。

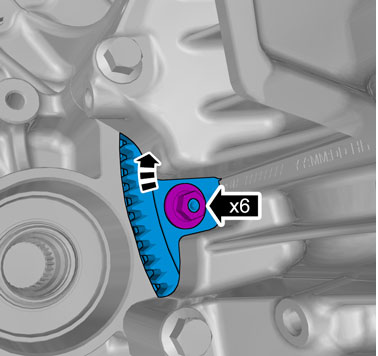

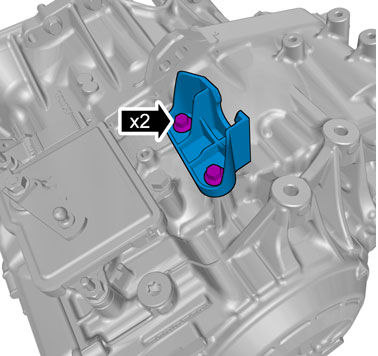

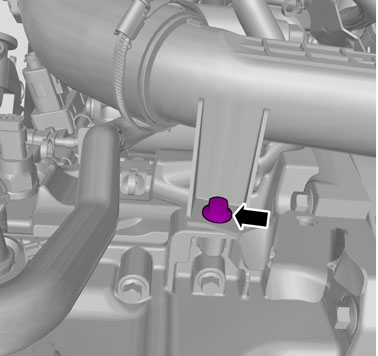

拆下螺丝。
扭力： M8 24 Nm
安装
以相反次序安装。
执行冷却系统的排放、加满和放气
请参阅： 冷却系统－排放、充注及泄放
实施：变速箱油位—检查
请参阅： 变速箱油位 - 检查
注意！
这一步骤仅在安装新组件时需要。
订购和下载软件，请依照：
31361742
