作业号码: 43748-2
控制系统罩壳
特种工具

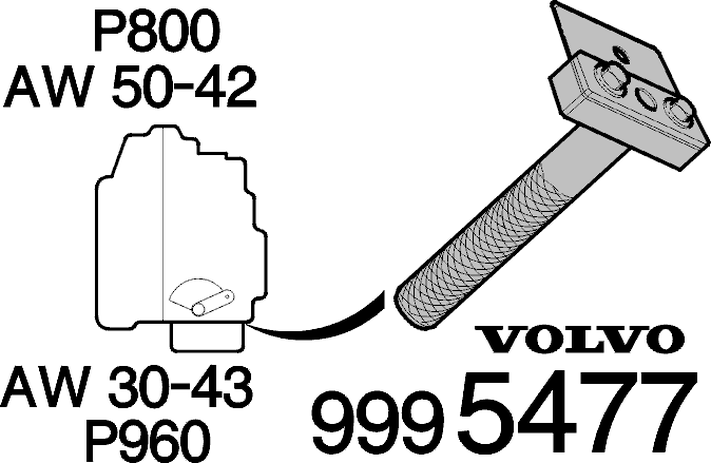

999 5477 接合楔子 (护盖-控制系统)
工具编号：
999 5477
工具说明：
接合楔子 (护盖-控制系统)
工具挂板：
43
材料
标示
零件编号
清洁剂
1161721
液体密合垫
1161409
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
拆下空气滤清器外壳
请参阅： 空气滤清器外壳
排放变速箱油
请参阅： 联合传动器油

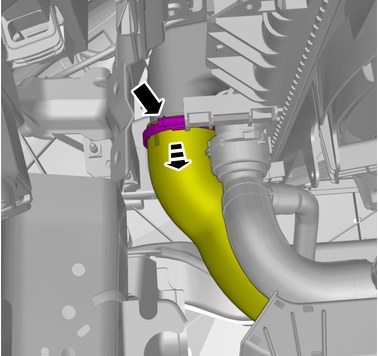

松开软管夹。
从连接装置上拆下软管。
将有标记部分折叠到一侧。

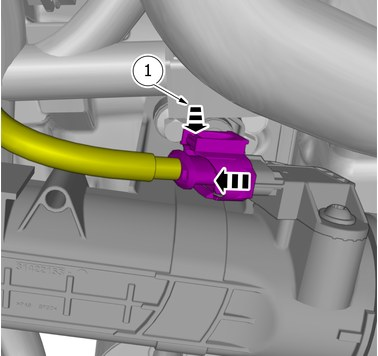

拆开接头。
将有标记部分折叠到一侧。

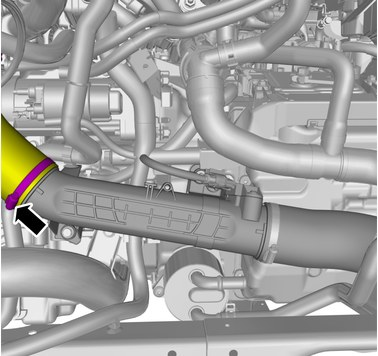

松开软管夹。
从连接装置上拆下软管。
将有标记部分折叠到一侧。
拆下螺丝。
扭力： M8 24 Nm
拆下已标示的部分。
警告!
准备收集流出的液体。
松开软管夹。
从连接装置上拆下软管。
除去明显的剩余部份。

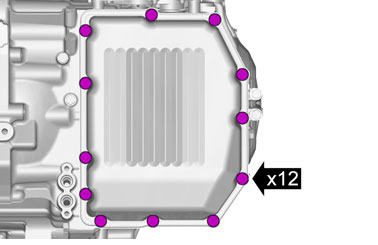

扭力： 控制系统罩壳 13 Nm
警告!
确保组件清洁，并且没有异物和润滑剂。
使用：清洁剂1161721
除去明显的剩余部份。

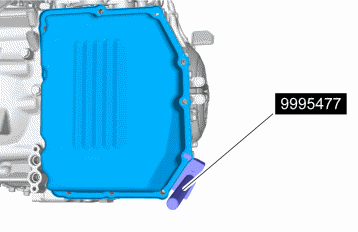

专用工具：
999 5477
安装

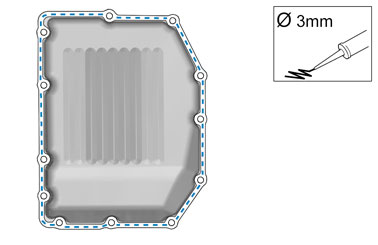

使用：液体密合垫1161409
以相反次序安装。
加注变速箱油
请参阅： 联合传动器油
