特种工具

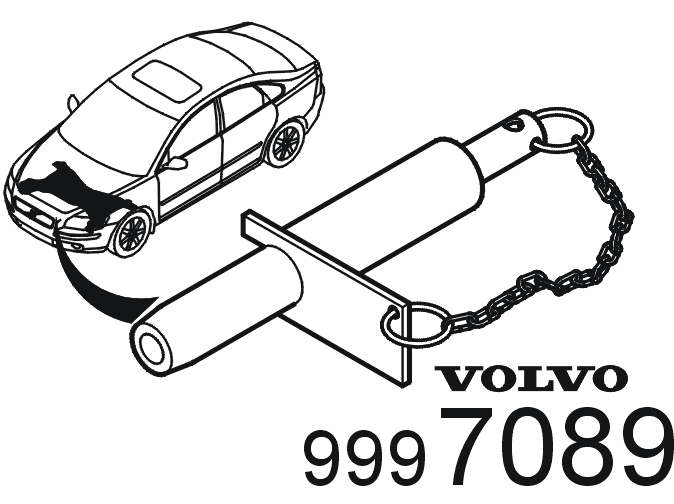

999 7089 测量仪表
工具编号： 999 7089
工具说明： 测量仪表
工具挂板： 21

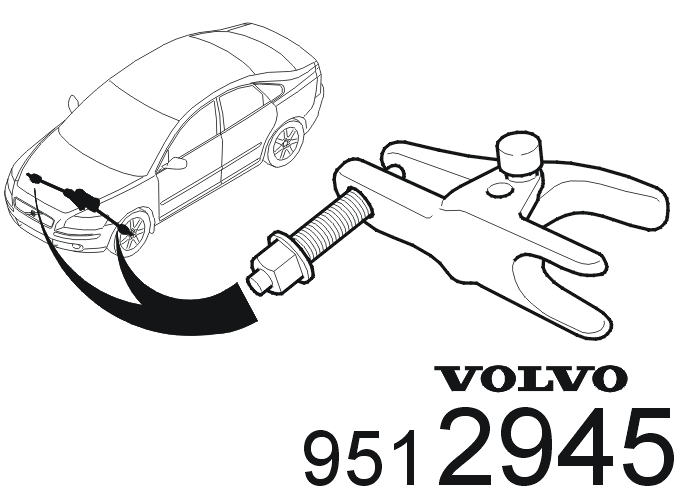

951 2945 拔取器
工具编号： 951 2945
工具说明： 拔取器
工具挂板： 61
999 7310 冲压器
工具编号： 999 7310
工具说明： 冲压器
工具挂板： 61

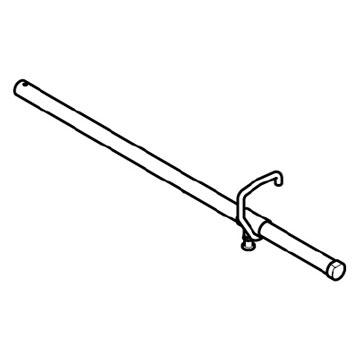

999 7076 控制杆
工具编号： 999 7076
工具说明： 控制杆
工具挂板： 46

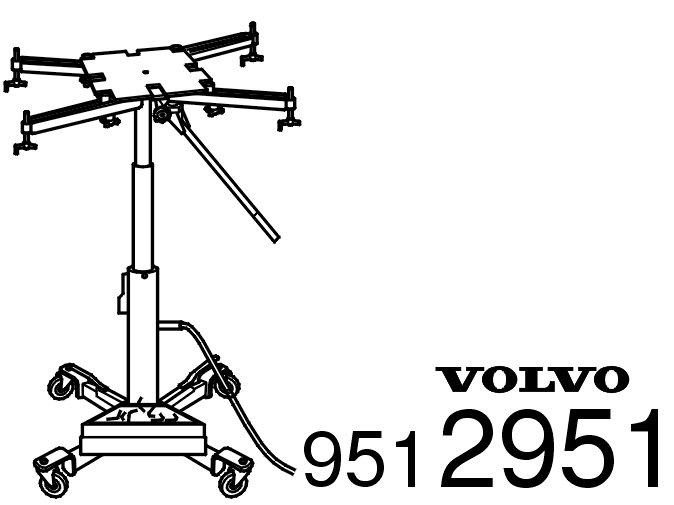

951 2951 提升设备
工具编号： 951 2951
工具说明： 提升设备
工具挂板：
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
警告!
确保拔下点火钥匙。
小心!
确保方向盘锁已经锁定。
注意！

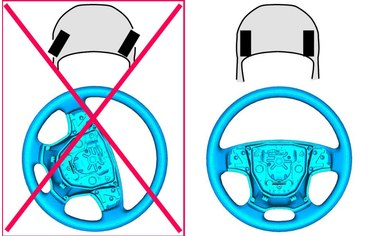

确保车轮处在正前方位置。
注意！
确保使用新的组件。
扭力： 转向柱至转向机（转向轴接头） 25 Nm
选项 1
小心!
确保工具合用。
倘若情况并非如此, 则遵照以下的说明.
适用于两侧。

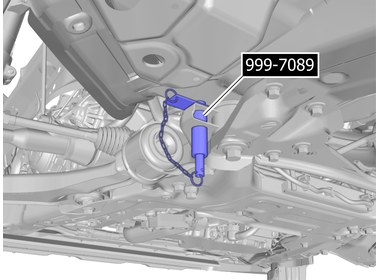

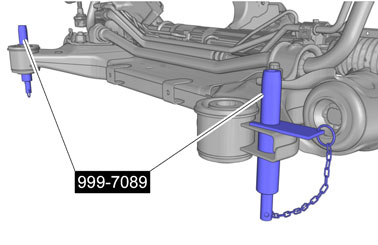

专用工具：
999 7089
必要时，请根据以下指示进行操作。
选项 2

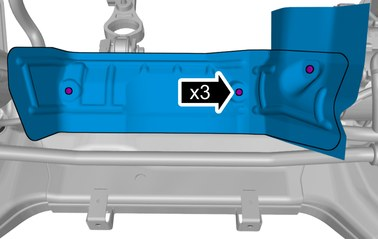

拆下螺丝。
拆下已标示的部分。
扭力： M10 50 Nm

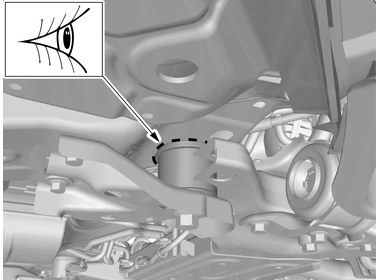

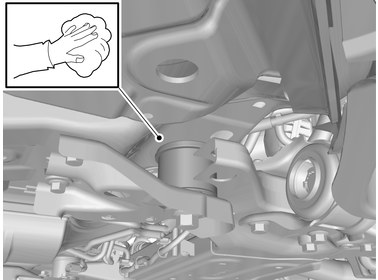

清洁有标示的区域。
小心!

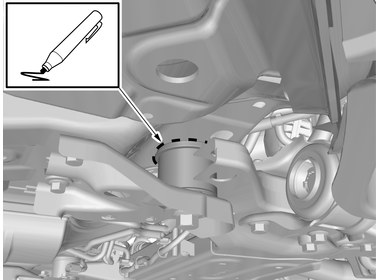

在拆卸前记下组件的位置。
使用笔标记
拆卸前车轮
请参阅： 前方副车架，维修位置车轮

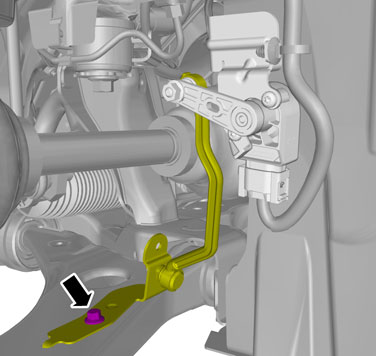

松开螺钉。
扭力： M6 10 Nm
小心!
确保球接头球不要转动。
适用于两侧。

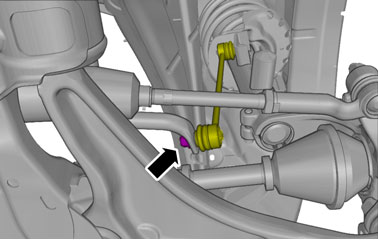

扭力： 前部稳定杆连杆至稳定杆 70 Nm
小心!
确保球接头球不要转动。

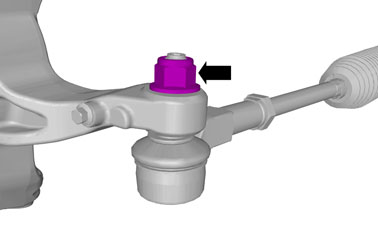

松开螺帽。
适用于两侧。
扭力： 束紧杆接头至车轮转向节 80 Nm

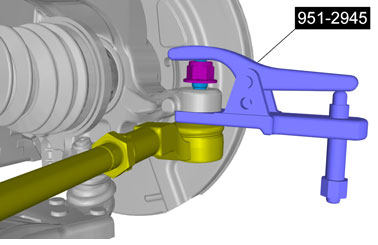

适用于两侧。
专用工具：
951 2945
拆下螺丝。
适用于两侧。
扭力： 转向臂中的前部刹车卡钳 120 Nm
专用工具：
999 7310
适用于两侧。

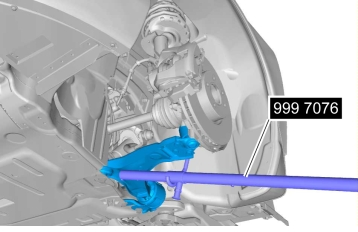

专用工具：
999 7076
适用于两侧。

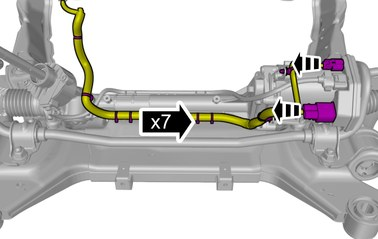

松开各个卡夹。

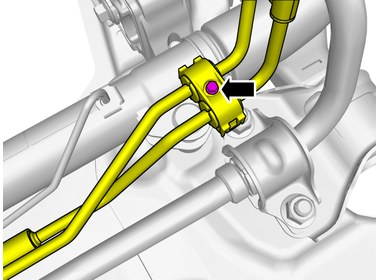

松开螺钉。
松开螺钉。
松开各个卡夹。
-

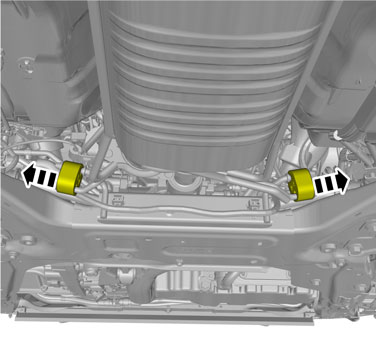

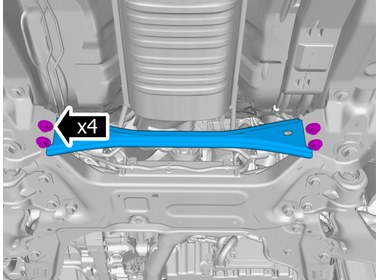

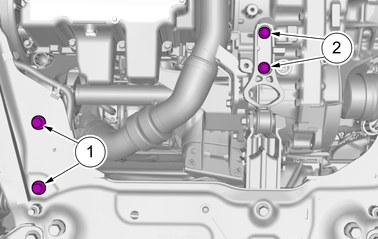

扭力： 下扭力杆右后方，至副车架分级： 90 Nm分级： 80 °
-
扭力： 降低变速箱壳体之扭力杆托架 60 Nm

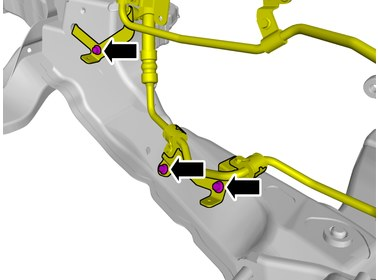

松开螺钉。
扭力： M6 10 Nm
松开各个卡夹。

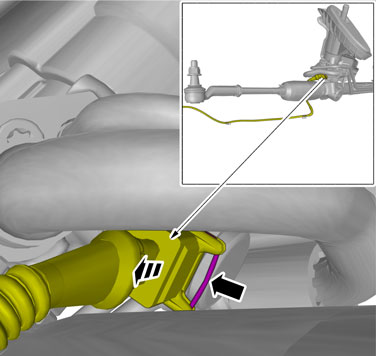

松开连接器抓钩。
拆开接头。

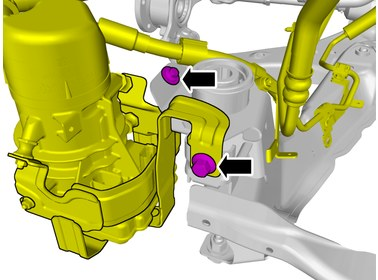

配备电动动力转向泵之车辆

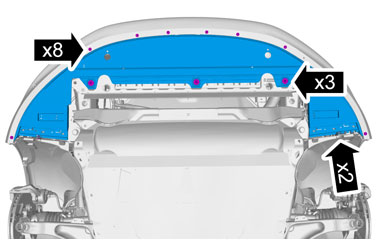

拆卸前保险杠外壳
请参阅： 前方副车架，维修位置前保险杠护盖
拆开接头。
拆下螺丝。
警告!
准备收集流出的液体。
小心!
确保所有开口都被封住。
注意！
用新的螺丝。
拆下螺丝。

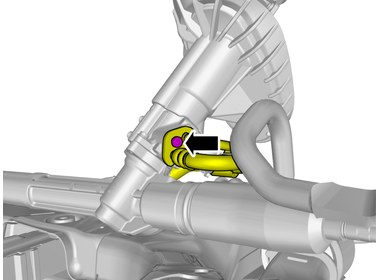

扭力： 压力管至转向机 24 Nm
拆下螺丝。
扭力： M6 10 Nm
注意！
应确保以适当的方式使零组件暂停。
拆下螺丝。
-
扭力： M8 24 Nm
-
扭力： M10 50 Nm
所有车辆

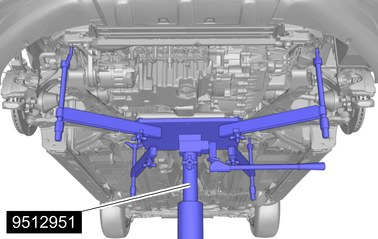

专用工具：
951 2951
-
扭力： M10 50 Nm
-

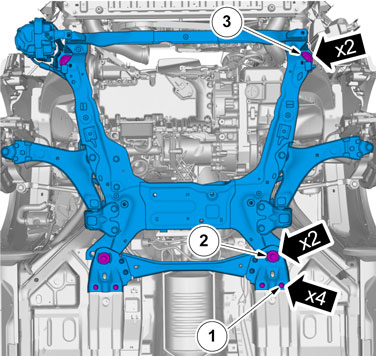

扭力： 副车架至底盘（后部螺丝）分级： 150 Nm分级： 90 °
-
扭力： 副车架至底盘（前部螺丝）分级： 150 Nm分级： 90 °
安装
选项 1
选项 2
注意！
确保组件根据记录的拆卸位置进行安装。
以相反次序安装。
执行动力转向系统泄放空气
请参阅： 前方副车架，维修位置动力转向系统，泄放
