发动机体，安装组件
特种工具

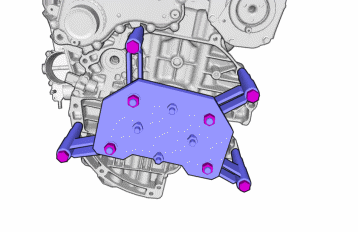

981 4198 吊索/爪形架
工具编号： 981 4198
工具说明： 吊索/爪形架
工具挂板： 23
材料
标示
零件编号
异丙醇
发动机机油
安装

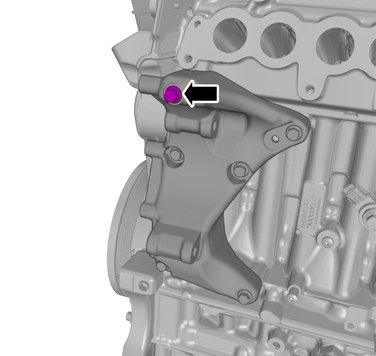

安装螺丝。
扭力： M10 50 Nm
注意！
保证配合面清洁无异物。
安装螺丝。
扭力： M6 10 Nm
注意！
保证配合面清洁无异物。
安装螺丝。
-
扭力： M8 24 Nm
-
扭力： M6 10 Nm

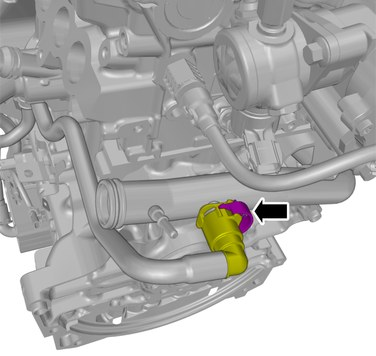

上紧软管夹。
小心!
确保衬垫位置正确。
注意！
保证配合面清洁无异物。
-

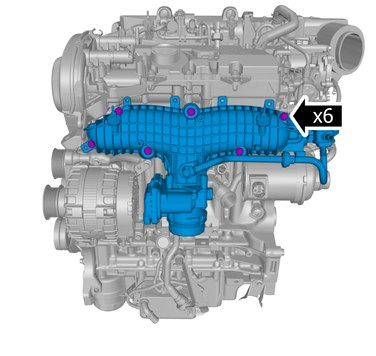

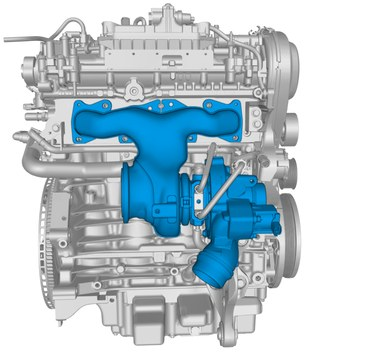

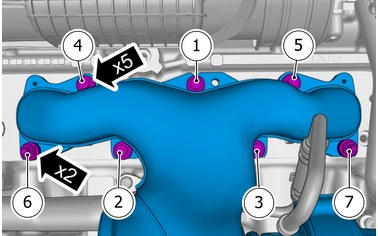

扭力： 到汽缸头的排气歧管，螺帽分级： 20 Nm分级： 20 Nm
-
扭力： M8 24 Nm
注意！
保证配合面清洁无异物。

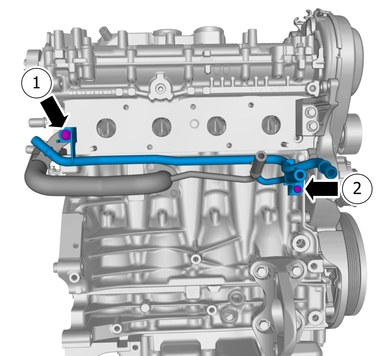

安装螺丝。
扭力： M6 10 Nm
-

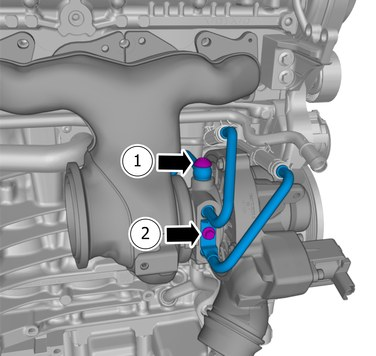

扭力： 油压管至涡轮增压器 26 Nm
-
扭力： M6 10 Nm

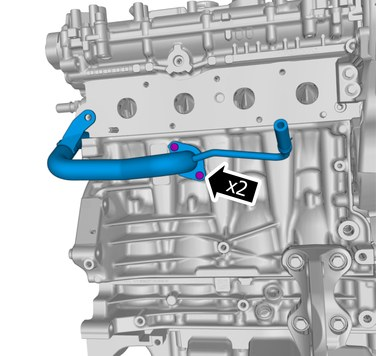

安装螺丝。
扭力： M6 10 Nm
小心!
确保组件周围的区域清洁，没有异物。
注意！
保证配合面清洁无异物。

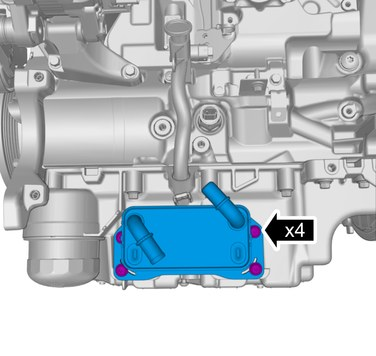

安装螺丝。
扭力： M6 10 Nm
执行燃料灌注器之操作
请参阅： 喷油嘴
小心!
确保组件周围的区域清洁，没有异物。
注意！
保证配合面清洁无异物。

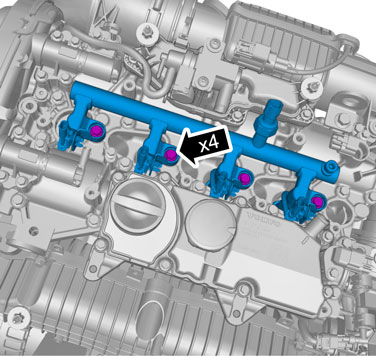

安装螺丝。
扭力： 燃油导管 20 Nm
安装螺丝。
扭力： M6 10 Nm
安装螺丝。
扭力： M6 10 Nm
安装螺丝。
扭力： M6 10 Nm

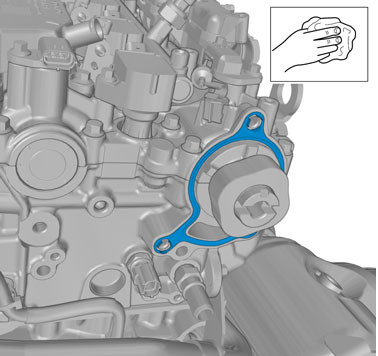

小心!
使用无棉绒布。
注意！
保证配合面清洁无异物。
使用：异丙醇
安装螺丝。
扭力： M8 24 Nm
警告!
请确认部件位置正确。
使用：发动机机油
安装螺丝。
扭力： M8 24 Nm

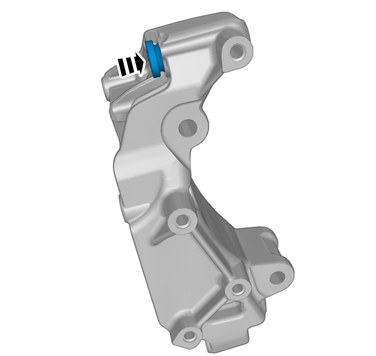

注意！
确保使用新的组件。

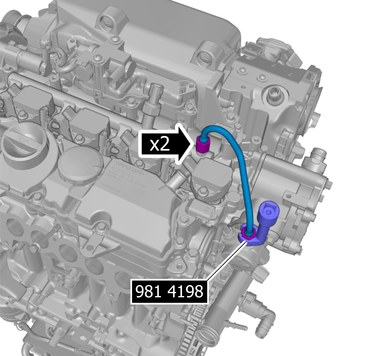

专用工具：
981 4198
上紧软管夹子。
小心!
保证配合面清洁无异物。
扭力： 油压传感器 15 Nm
注意！
在拆卸前记下组件的位置。

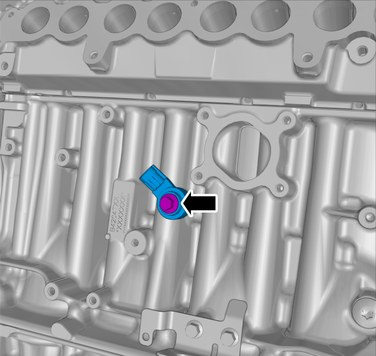

安装螺丝。

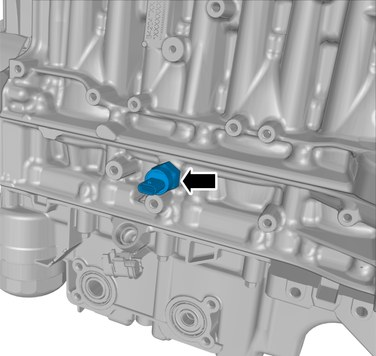

扭力： 爆震传感器 20 Nm
安装螺丝。
扭力： M8 24 Nm

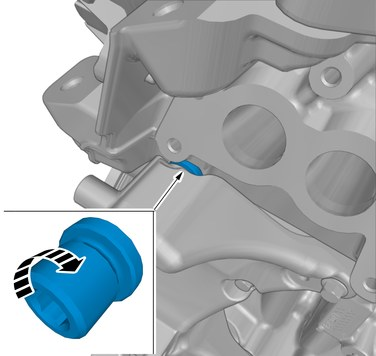

注意！
请务必将件组转至停止。
安装螺丝。
扭力： M8 24 Nm
注意！
在此阶段只要用手上紧螺帽即可。
注意！
请务必将件组转至停止。
安装螺丝。
扭力： M8 24 Nm

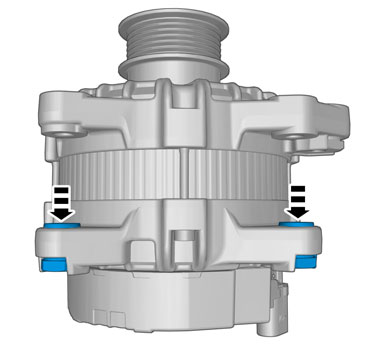

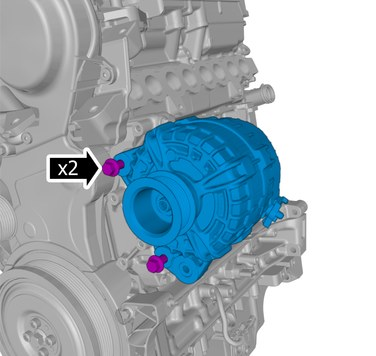

安装螺丝。
扭力： 发电机（GEN） 48 Nm
安装螺丝。
-
扭力： M8 24 Nm
-
扭力： M10 50 Nm
安装螺丝。
扭力： M6 10 Nm
注意！
保证配合面清洁无异物。
安装螺丝。
扭力： M7 17 Nm
注意！
保证配合面清洁无异物。
安装螺丝。
扭力： M6 10 Nm
-
压下锁定装置。
-
安装螺丝。
-
扭力： M6 10 Nm
安装软管。
压下锁定装置。
安装螺丝。
扭力： M8 24 Nm
小心!
保证配合面清洁无异物。
安装螺丝。
扭力： M6 10 Nm
拆除特殊工具。
安装飞轮盘
请参阅： 飞轮盘

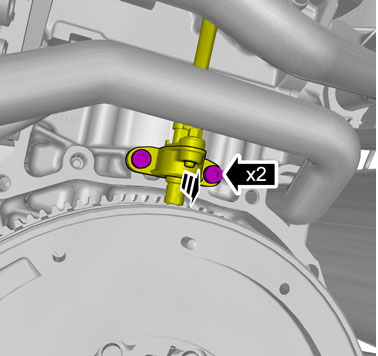

安装螺丝。
扭力： M7 17 Nm
安装螺丝。
扭力： M10 50 Nm
安装螺丝。
扭力： M10 50 Nm

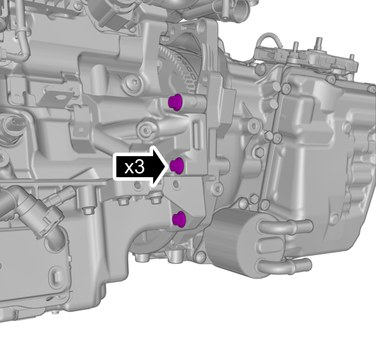

安装螺丝。
扭力： M10 50 Nm
注意！
在本阶段，只能用手指拧紧螺栓。
安装已标示的零组件。
安装螺丝。
上紧螺丝。
-
扭力： M8 24 Nm
-
扭力： M10 50 Nm
安装已标示的零组件。
扭力： M8 24 Nm
安装螺丝。
扭力： M10 50 Nm
安装螺丝。
扭力： M6 10 Nm
安装螺帽
扭力： 扭力变换器，拴到弹性板上 60 Nm

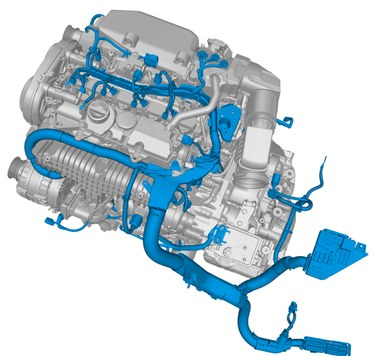

小心!
根据车辆规格之不同，接头、电线和电线束带的数量会有所不同。
