发动机体，露出
特种工具
999 7120 扇形齿轮
工具编号：
999 7120
工具说明：
扇形齿轮
工具挂板：
21

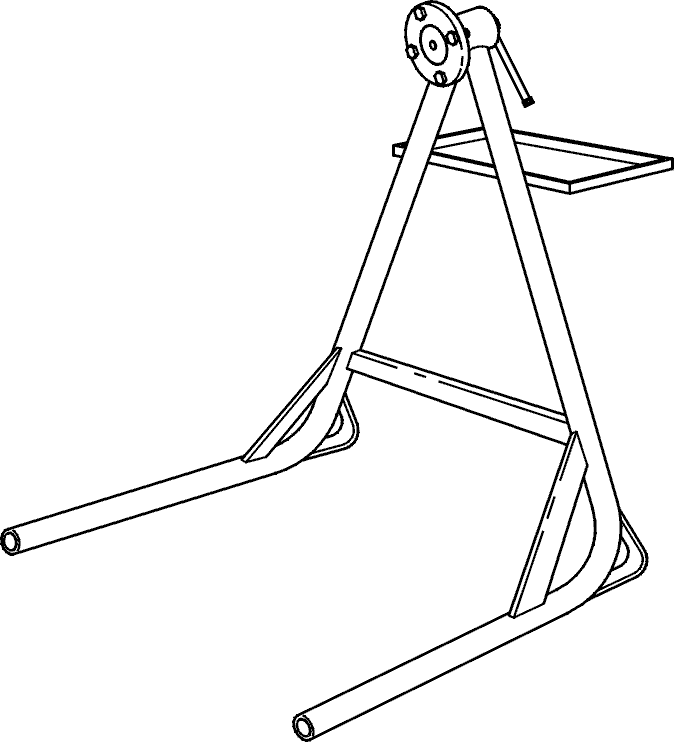

999 2520 支架 (用以固定)
工具编号：
999 2520
工具说明：
支架 (用以固定)
工具挂板：
08
999 5297 发动机固定器 (万用)
工具编号：
999 5297
工具说明：
发动机固定器 (万用)
工具挂板：
21
998 9721 螺丝组 (特殊固定器)
工具编号：
998 9721
工具说明：
螺丝组 (特殊固定器)
工具挂板：
拆卸
小心!
根据车辆规格之不同，接头、电线和电线束带的数量会有所不同。
拆下已标示的部分。
拆下螺丝。
扭力： M6 10 Nm
拆下螺丝。
拆下已标示的部分。
扭力： M10 50 Nm
拆下螺丝。
扭力： M10 50 Nm
拆下螺丝。
扭力： M8 24 Nm
拆下已标示的部分。
拆下螺丝。
-
扭力： M8 24 Nm
-
扭力： M10 50 Nm
拆下已标示的部分。
拆下螺丝。
扭力： M10 50 Nm
拆下螺帽。
拆下螺丝。
扭力： M10 50 Nm
注意！
确保组件没有卡住。
拆下已标示的部分。
拆下螺丝。
扭力： M7 17 Nm
将有标记部分折叠到一侧。

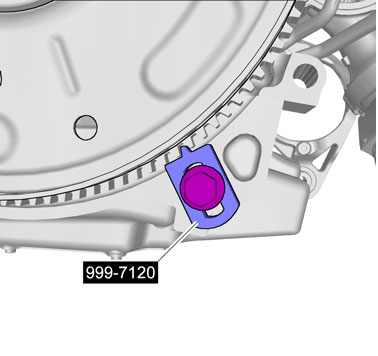

专用工具：
999 7120
安装螺丝。
使用：螺丝M10 x 50 mm
使用：螺帽M10

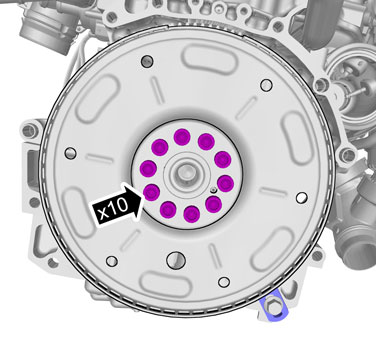

拆下螺丝。

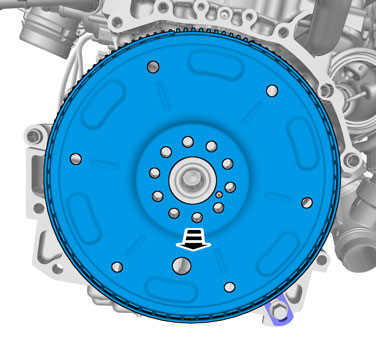

扭力： 飞轮盘
拆下已标示的部分。
专用工具：
999 2520
专用工具：
999 5297
专用工具：
998 9721
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
拆下螺丝。
扭力： M8 24 Nm

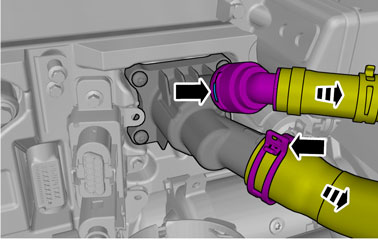

解开锁。
拆下软管。
警告!
准备收集流出的液体。
解开锁。
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
警告!
准备收集流出的液体。
拆下螺丝。
扭力： M7 17 Nm
拆下已标示的部分。
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
警告!
准备收集流出的液体。
注意！
用合适的纸张来吸收溢溅的液体。
拆下螺丝。
扭力： M6 10 Nm
警告!
准备收集流出的液体。
拆下螺丝。
扭力： M7 17 Nm
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
拆下螺丝。
拆下已标示的部分。
拆下螺丝。
拆下已标示的部分。
拆下螺丝。
拆下已标示的部分。
注意！
在拆卸前记下组件的位置。
拆下螺丝。
扭力： 爆震传感器 20 Nm
扭力： 油压传感器 15 Nm
松开软管夹。
拆下已标示的部分。
小心!
确保所有开口都被封住。
注意！
确保使用新的组件。
拆下螺丝。
扭力： M8 24 Nm
小心拆下此零件。
注意！
拆卸过程中，确保没有任何组件脱落。
警告!
准备收集流出的液体。
小心!
确保组件周围的区域清洁，没有异物。
拆下螺丝。
扭力： M8 24 Nm
扭力： M6 10 Nm
拆下已标示的部分。
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
拆下螺丝。
扭力： 燃油导管 20 Nm
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
拆下螺丝。
拆下已标示的部分。
将有标记部分折叠到一侧。
拆下螺丝。
扭力： M6 10 Nm
拆下螺丝。
拆下螺帽。
扭力： M8 24 Nm
拆下已标示的部分。
松开软管夹。
拆下已标示的部分。
拆下螺丝。
-
扭力： M8 24 Nm
-
扭力： M6 10 Nm
拆下螺丝。
扭力： M6 10 Nm
拆下已标示的部分。
拆下螺丝。
扭力： M10 50 Nm
拆下已标示的部分。
