正时皮带，组装
特种工具

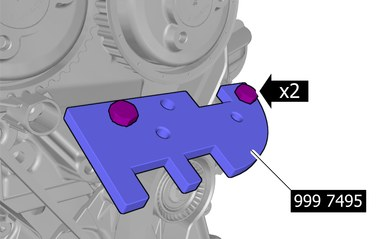

999 7495 反向固定器
工具编号：
999 7495
工具说明：
反向固定器
工具挂板：
21
115 9079 双六角头转接器 M10
工具编号：
115 9079
工具说明：
双六角头转接器 M10
工具挂板：
30
安装
小心!
请确认部件位置正确。
找出相关的标记。
注意！
确保使用新的组件。
安装螺丝。
扭力： M8 24 Nm
注意！
确保使用新的组件。
注意！
在本阶段，只能用手拧紧螺丝。
安装螺丝。
注意！
务必按照所示顺序。
拆除特殊工具。

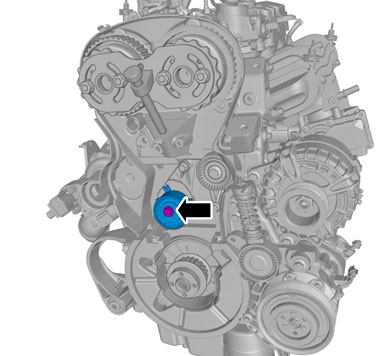

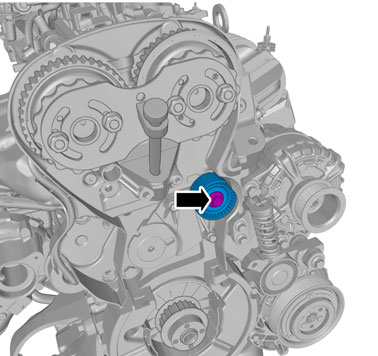

调节皮带张紧器
注意！
确保皮带张紧轮与皮带张紧轮支架对齐。
调整为指定值。
使用：六角扳手
上紧螺丝.
扭力： M8 24 Nm
注意！
发动机已转动故皮带会假设其正确位置。
转动发动机
小心!
倘若实测值大于或小于指定的范围，必须再次执行有关调整部份的所有步骤。
注意！
正时皮带张紧器的设定值取决于发动机温度。
注意！
确保皮带张紧轮与皮带张紧轮支架对齐。
安装
小心!
确保组件周围的区域清洁，没有异物。
注意！
确保使用新的组件。
注意！
在本阶段，只能用手指拧紧螺栓。
安装已标示的零组件。
安装螺丝。

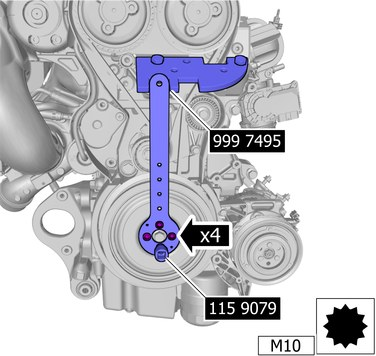

专用工具：
999 7495
扭力： M12 80 Nm
专用工具：
115 9079
上紧螺丝。
扭力： 振荡减震器 (螺丝) 到曲柄轴
拆除特殊工具。

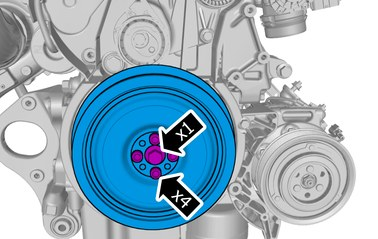

安装已标示的零组件。
安装螺丝。
扭力： M6 10 Nm
安装已标示的零组件。
安装螺丝。
扭力： M8 24 Nm
安装已标示的零组件。
安装螺丝。
扭力： M8 24 Nm
