曲轴装置，拆卸
特种工具
999 5651 拉拔器 (曲轴后油封) D5252T
工具编号：
999 5651
工具说明：
拉拔器 (曲轴后油封) D5252T
工具挂板：
21
999 7493 拉拔器
工具编号：
999 7493
工具说明：
拉拔器
工具挂板：
21
999 7499 扳手
工具编号：
999 7499
工具说明：
扳手
工具挂板：
20

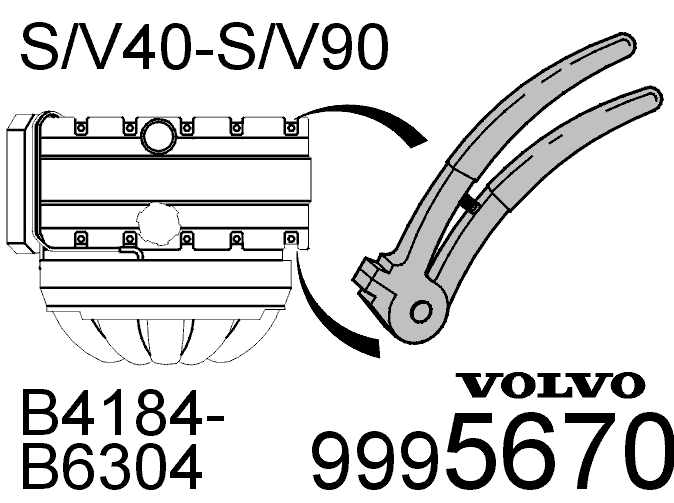

999 5670 钳子 (拆卸阀门/凸轮轴罩盖) B4184-B6304
工具编号：
999 5670
工具说明：
钳子 (拆卸阀门/凸轮轴罩盖) B4184-B6304
工具挂板：
21

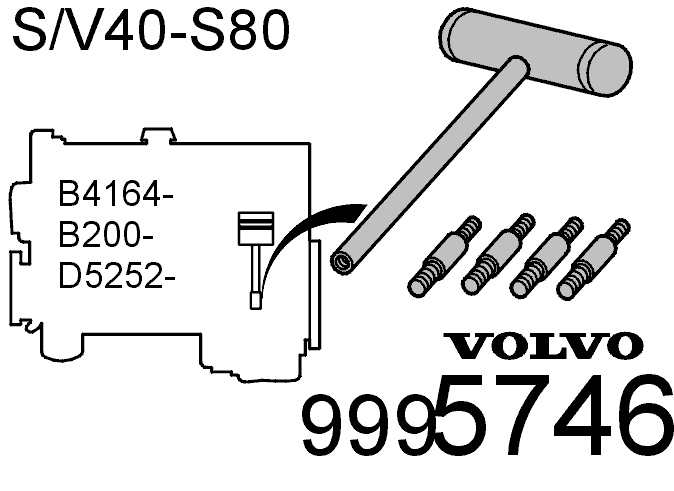

999 5746 固定座(拆卸活塞/连杆) B 200-B 6304
工具编号：
999 5746
工具说明：
固定座(拆卸活塞/连杆) B 200-B 6304
工具挂板：
21
拆卸
警告!
准备收集流出的液体。
小心!
必须非常小心，不要损坏配合面。

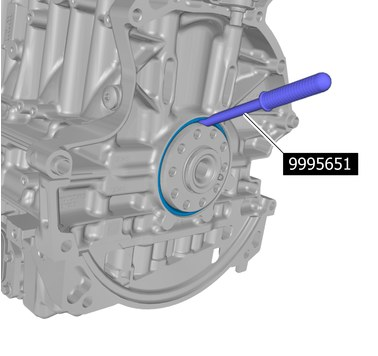

专用工具：
999 5651

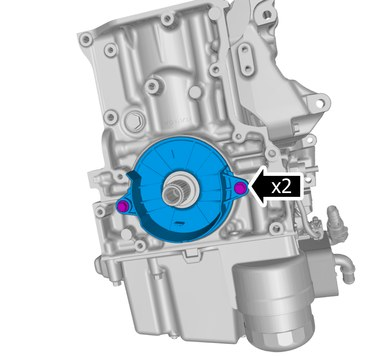

拆下螺丝。
拆下已标示的部分。
专用工具：
999 7493
专用工具：
999 7493
拆下已标示的部分。
警告!
准备收集流出的液体。

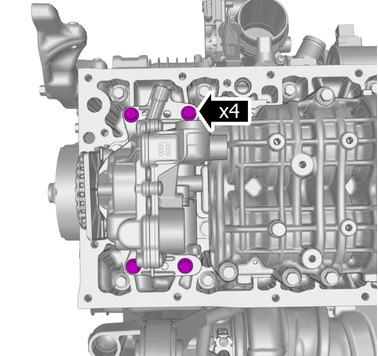

拆下螺丝。
拆下已标示的部分。
警告!
准备收集流出的液体。

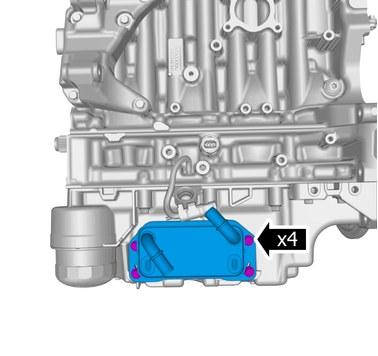

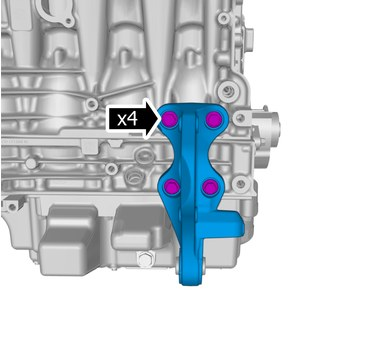

拆下螺丝。
拆下已标示的部分。
警告!
准备收集流出的液体。

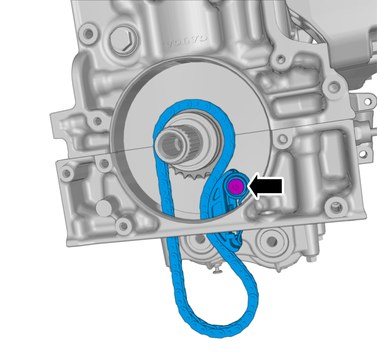

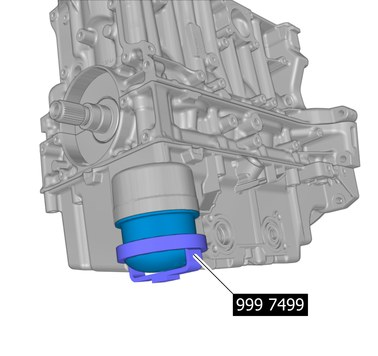

专用工具：
999 7499
拆下已标示的部分。
拆下螺丝。

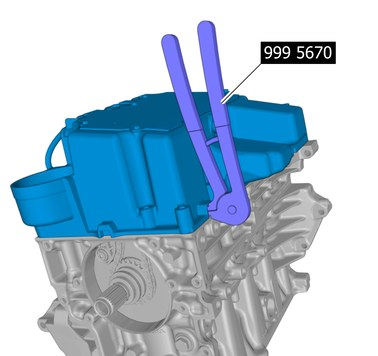

专用工具：
999 5670
拆下已标示的部分。
-
使用：销 3 mm
-
拆下螺丝。
-
拆下已标示的部分。
拆下螺丝。
将有标记部分折叠到一侧。
拆下螺丝。
-
拆下已标示的部分。
-
将有标记部分折叠到一侧。
拆下螺丝。
拆下已标示的部分。
拆下螺丝。
拆下已标示的部分。
小心!
处理组件时，务必极其小心。
注意！
在拆卸前记下组件的位置。

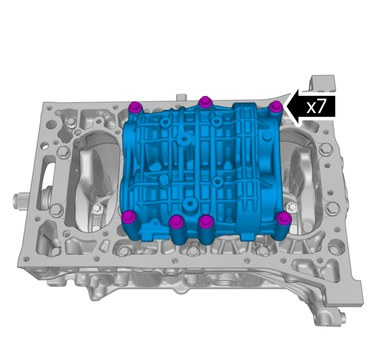

拆下螺丝。
拆下已标示的部分。
小心!
处理组件时，务必极其小心。

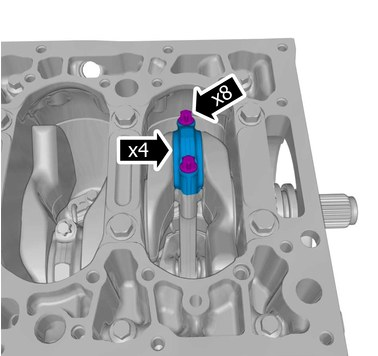

专用工具：
999 5746
拆下已标示的部分。

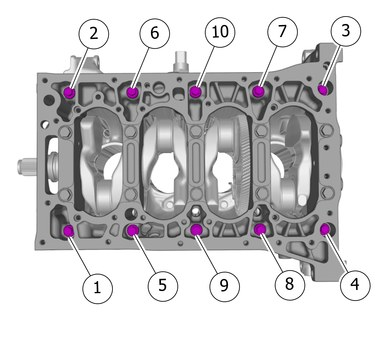

注意！

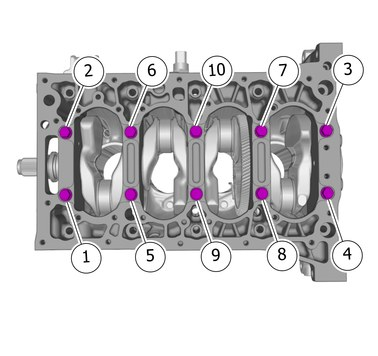

务必按照所示顺序。
拆下螺丝。
注意！
务必按照所示顺序。
拆下螺丝。
小心!
必须非常小心，不要损坏配合面。
小心!
处理组件时，务必极其小心。
注意！
只使用合理的力。
拆下已标示的部分。
注意！
在拆卸前记下并标记组件位置。

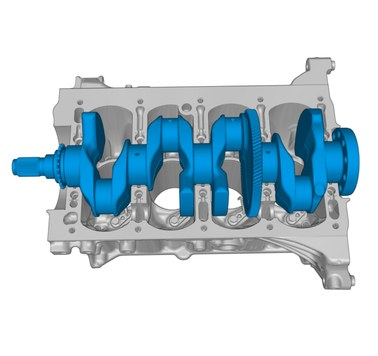

拆下已标示的部分。
小心!
处理本组件时，务必极其小心。

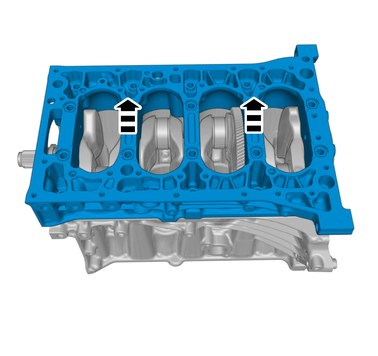

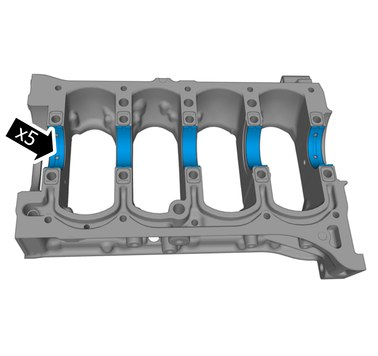

拆下已标示的部分。
注意！
在拆卸前记下组件的位置。

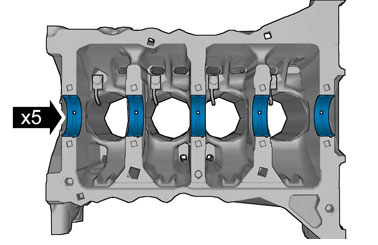

拆下已标示的部分。
拆下螺丝。
拆下已标示的部分。
