曲柄装置，组装
特种工具

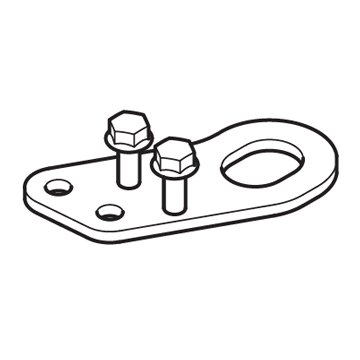

999 5746 固定座(拆卸活塞/连杆) B 200-B 6304
工具编号：
999 5746
工具说明：
固定座(拆卸活塞/连杆) B 200-B 6304
工具挂板：
21
999 7532 套筒
工具编号：
999 7532
工具说明：
套筒
工具挂板：
21
999 7432 吊钩
工具编号：
999 7432
工具说明：
吊钩
工具挂板：
21
999 9696 磁性底座
工具编号：
999 9696
工具说明：
磁性底座
工具挂板：
981 3134 千分表
工具编号：
981 3134
工具说明：
千分表
工具挂板：
999 7499 扳手
工具编号：
999 7499
工具说明：
扳手
工具挂板：
20
材料
标示
零件编号
磨砂布
9511024
异丙醇
发动机机油
液体密合垫
1161771

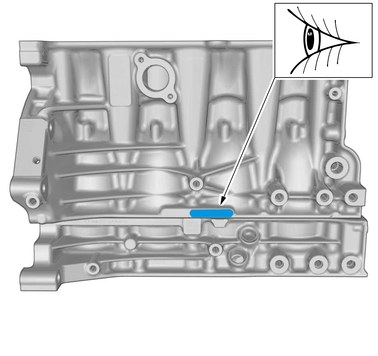

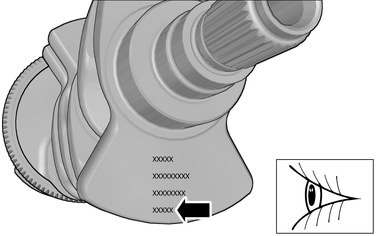

标记
注意！
保证部件相互之间分类正确。
参阅有关发动机的信息
请参阅： 发动机
注意！
保证部件相互之间分类正确。
参阅有关发动机的信息
请参阅： 发动机

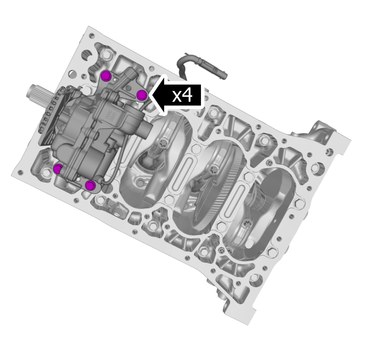

安装
安装已标示的零组件。
上紧螺丝。
扭力： M7 17 Nm
小心!

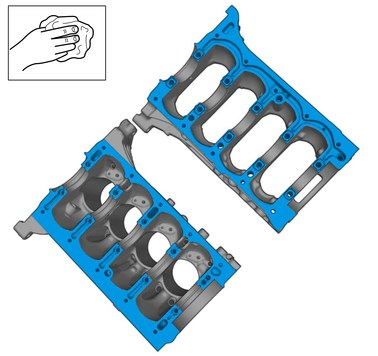

保证配合面清洁无异物。
小心!
必须非常小心，不要损坏配合面。
-
使用：磨砂布9511024
-
使用：异丙醇
小心!
保证配合面清洁无异物。
使用：异丙醇

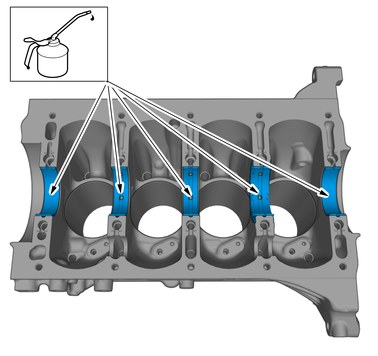

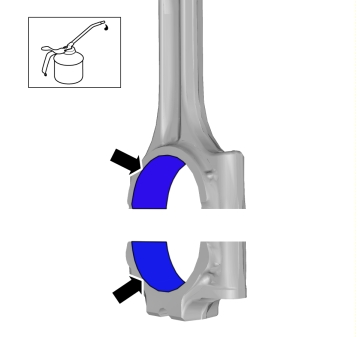

安装已标示的零组件。
使用：发动机机油

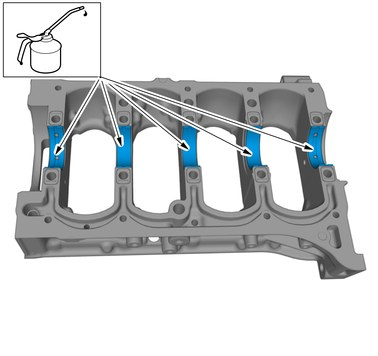

安装已标示的零组件。
使用：发动机机油
小心!
处理本组件时，务必极其小心。
安装已标示的零组件。

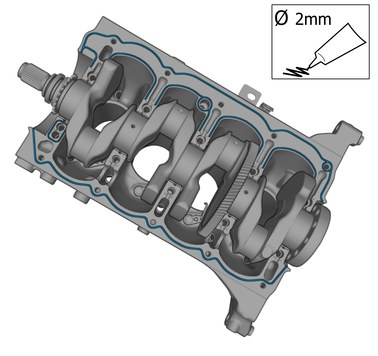

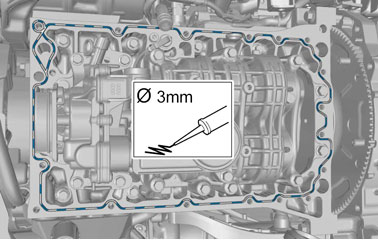

注意！
组件必须在涂上密封剂后的5分钟内安装。
使用：液体密合垫1161771

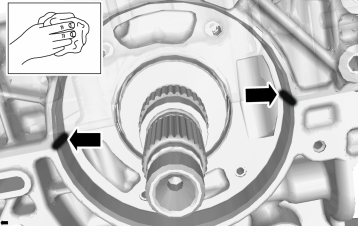

小心!
在整个组件上施加平均的压力。
注意！
组件必须在涂上密封剂后的5分钟内安装。

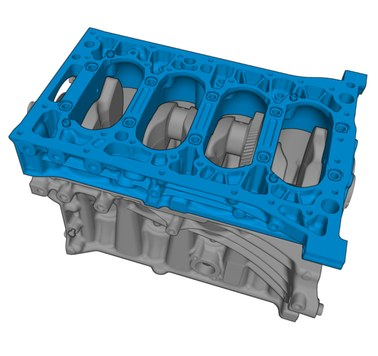

安装已标示的零组件。

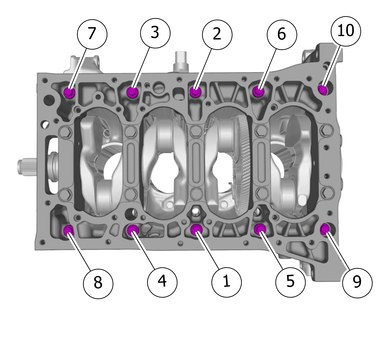

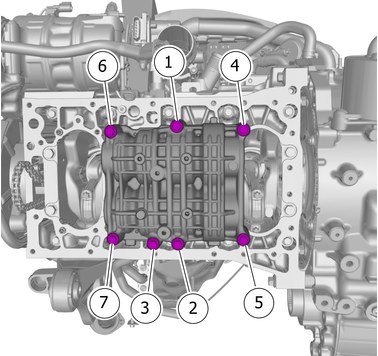

注意！
务必按照所示顺序。
安装螺丝。
扭力： 发动机缸体中间部份－第1步 20 Nm
注意！
务必按照所示顺序。
扭力： 发动机缸体中间部份－第2步 40 Nm
注意！
务必按照所示顺序。
安装螺丝。
扭力： 发动机缸体中间部份－第3步 25 Nm
注意！
务必按照所示顺序。
扭力： 发动机缸体中间部份－第4步 90 Degree
小心!
确保组件周围的区域清洁，没有异物。
使用：异丙醇
小心!
确保组件周围的区域清洁，没有异物。
使用：异丙醇
检查

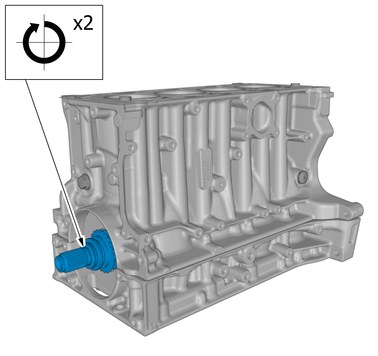

转动发动机
标记
注意！
保证部件相互之间分类正确。
使用：发动机机油
小心!
务必确保可轻易用手让活塞环在活塞环凹槽内自由旋转。
注意！

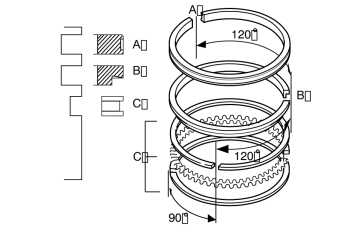

必须将活塞环 A 上的文字或标记朝上/面对上方。
注意！
没有必要则不得展开活塞环。
使用：活塞环卡钳
小心!
请确认部件位置正确。
小心!
保证配合面清洁无异物。

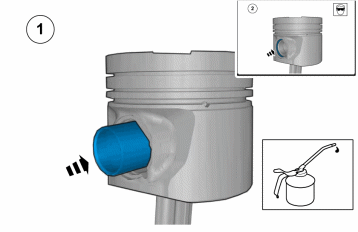

使用：发动机机油

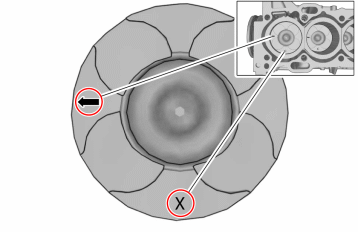

标记

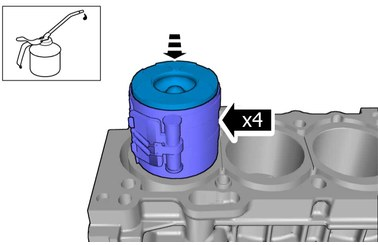

小心!
处理组件时，务必极其小心。
使用：发动机机油
使用：压缩器活塞环
小心!
处理组件时，务必极其小心。

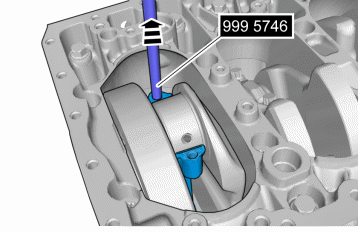

专用工具：
999 5746
小心!
处理组件时，务必极其小心。
安装已标示的零组件。
上紧螺丝。
扭力： 连杆盖
检查
转动发动机

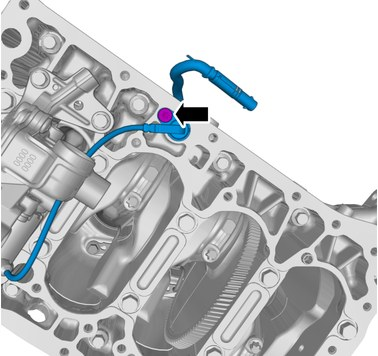

安装已标示的零组件。
安装螺丝。
扭力： M6 10 Nm
安装已标示的零组件。
安装螺丝。
扭力： M7 17 Nm
专用工具：
999 7532
使用：发动机机油
小心!
要非常小心，不要损坏密封。
注意！
确保密封正确定位。

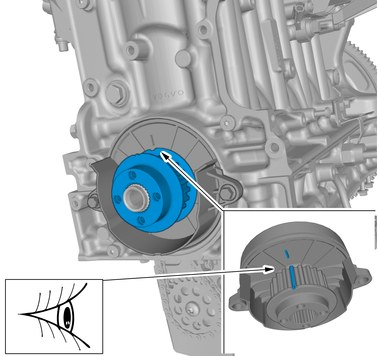

安装已标示的零组件。
安装螺丝。
扭力： M6 10 Nm
拆除特殊工具。
安装
警告!
确保使用新的螺栓。

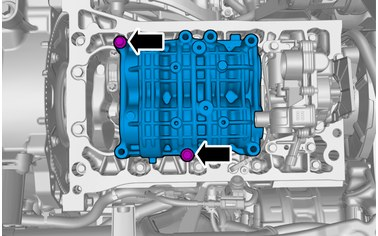

安装已标示的零组件。

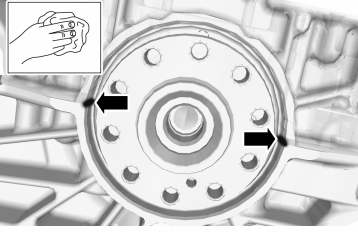

上紧螺丝。
仅能用手。
拆下已标示的部分。
把零组件放在图中所示的位置。
使用：螺丝
扭力： M7 17 Nm

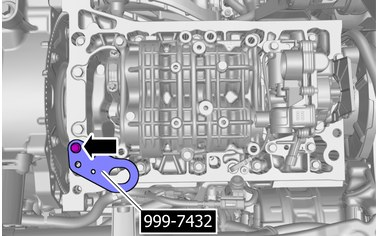

专用工具：
999 7432

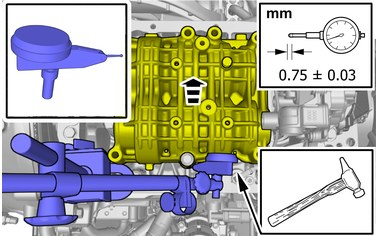

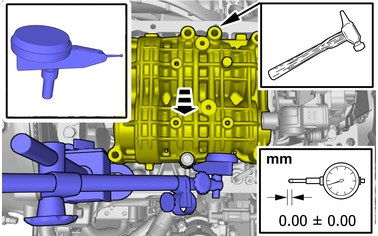

小心!
每次进行测量前，务必将千分表归零。
注意！
组件务必要接触到它的末端位置。
使用：塑料锤
专用工具：
999 9696
专用工具：
981 3134
使用：塑料锤
警告!
确保使用新的螺栓。
注意！
务必按照所示顺序。
上紧螺丝。

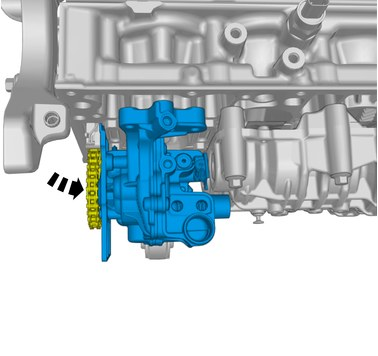

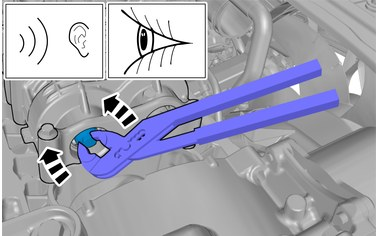

扭力： 平衡轴组装件，装设到汽缸体

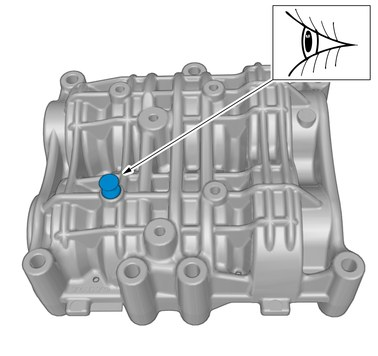

注意！
进行此测试时必须保持明显的间隙。
使用：管钳

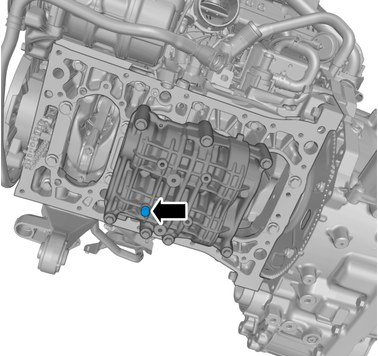

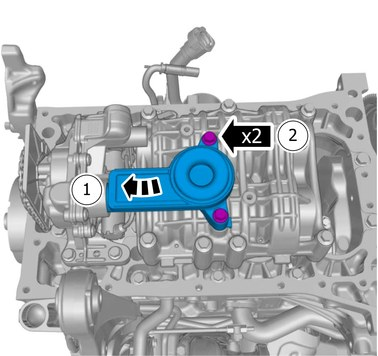

安装已标示的零组件。
安装螺丝。
扭力： M7 17 Nm
-
安装已标示的零组件。
-
安装螺丝。扭力： M6 10 Nm
小心!
保证配合面清洁无异物。
注意！
组件必须在涂上密封剂后的5分钟内安装。
使用：磨砂布9511024
使用：异丙醇
使用：液体密合垫1161771
注意！
务必按照所示顺序。
安装已标示的零组件。
安装螺丝。
扭力： M6 10 Nm

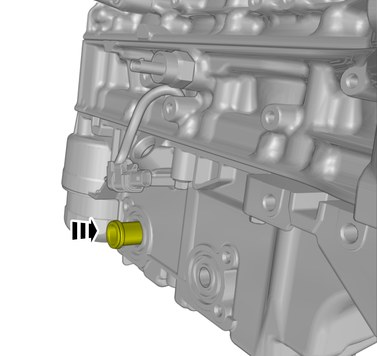

安装已标示的零组件。
专用工具：
999 7499
扭力： 机油滤清器 25 Nm
小心!
保证配合面清洁无异物。
安装已标示的零组件。
安装螺丝。
扭力： M7 17 Nm
