作业号码: 87553-3
燃油操作辅助加热器的热交换器
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
拆卸燃油动力辅助加热器
请参阅： 燃油操作辅助加热器
注意！

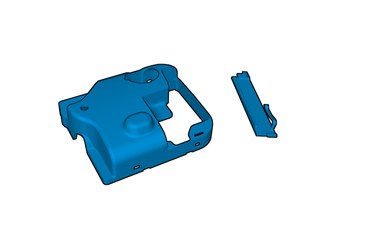

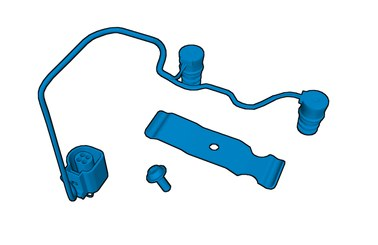

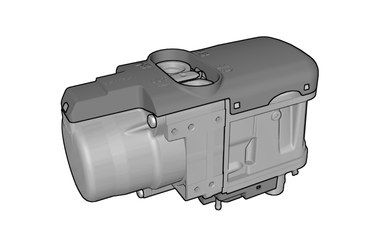

方位视图

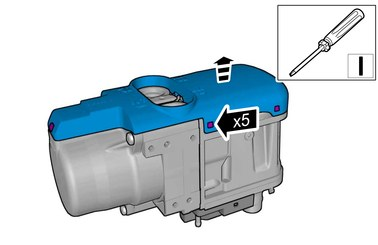

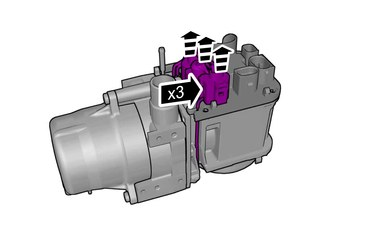

把锁松开。

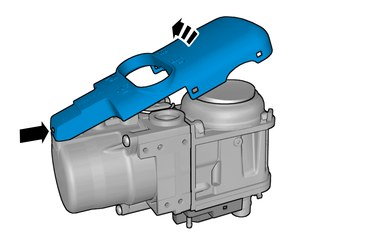

小心拆下此零件。

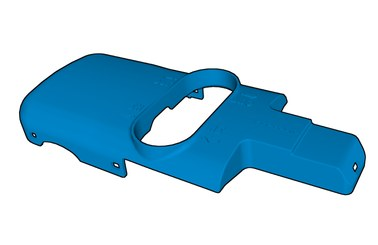

拆下已标示的部分。

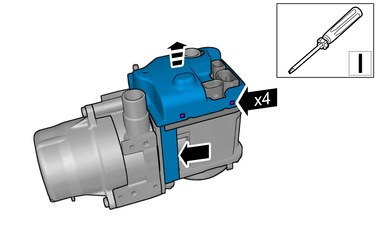

把锁松开。
小心拆下此零件。
清除明显的剩余部份。
注意！
确保电线的位置正确无误。

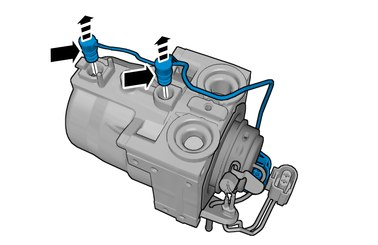

拆开接头。
将有标记部分折叠到一侧。

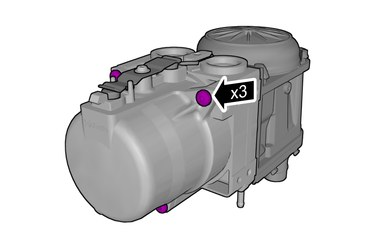

拆下螺丝。
扭力： 在控制模块上安装燃烧嘴单元 7 Nm
小心!
确保线束的任何一部分都没有卡住。
注意！

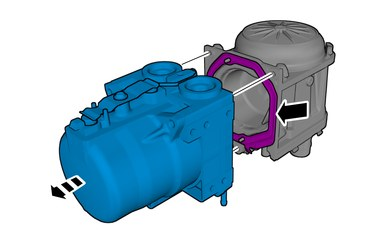

确保密封正确定位。

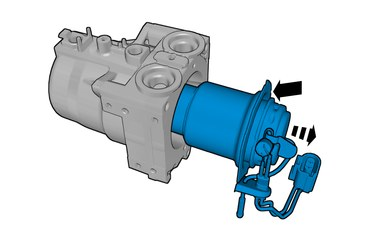

小心拆下此零件。
拆下已标示的部分。

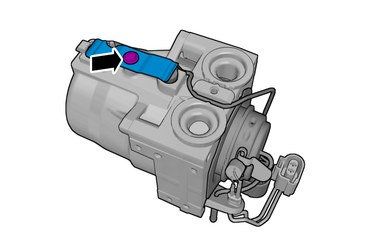

拆下螺丝。
扭力： 燃油操作辅助加热器的温度传感器 4 Nm
拆下紧固件。
小心!
确保线束的任何一部分都没有卡住。

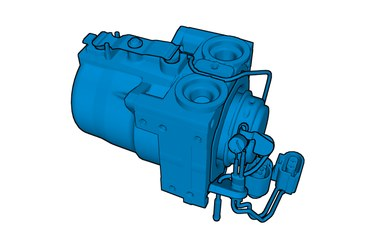

小心拆下此零件。
拆下已标示的部分。

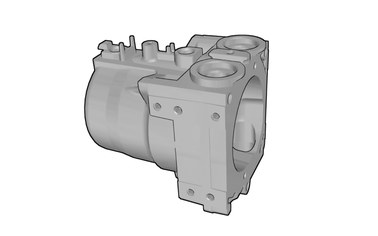

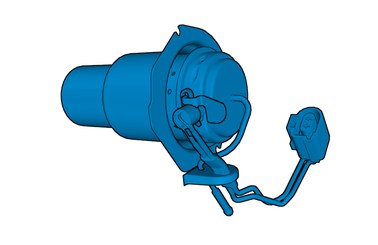

小心拆下此零件。
拆下已标示的部分。
安装
以相反次序安装。
