作业号码: 87303-2

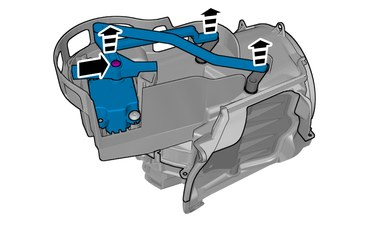

再循环风门电机
拆卸
注意！
本规程中的拆卸步骤可能包含安装详情。
注意！

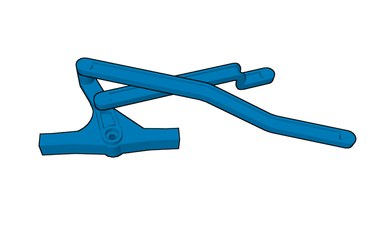

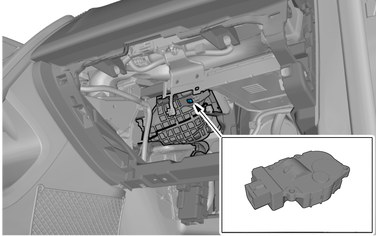

方位视图
准备作业

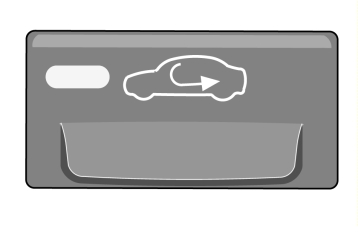

再循环已启动

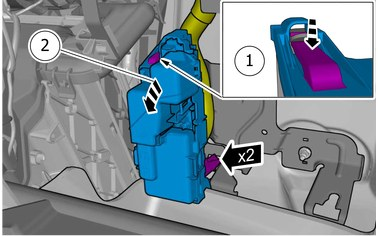

拆卸乘客车厢继电器箱控制模块
请参阅： 乘客室继电器盒控制模块
注意！

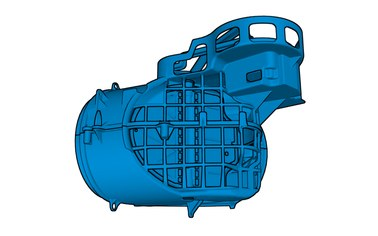

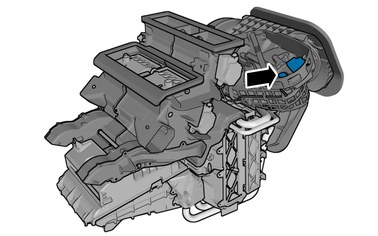

方位视图
小心!
根据车辆规格之不同，接头、电线和电线束带的数量会有所不同。

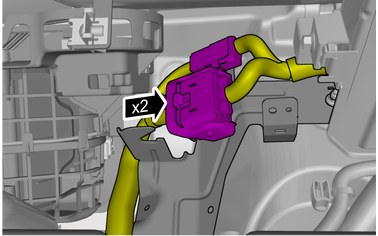

拆开接头。
拆开线束夹扣。
松开线束或将其移动到一边。

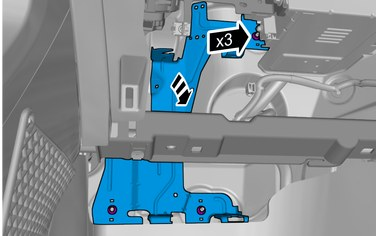

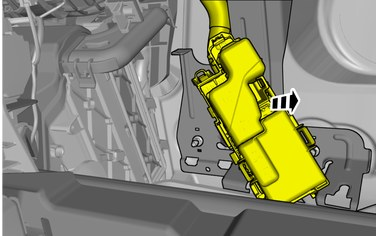

解开锁。
小心拆下此零件。

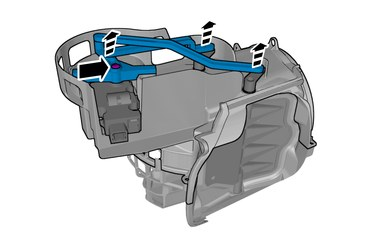

解开闩扣
将有标记部分折叠到一侧。
拆下螺帽。
扭力： M8 24 Nm

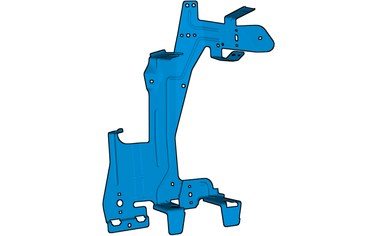

拆下已标示的部分。
含空气品质传感器之车辆
拆除空气品质传感器 AQS
请参阅： 空气质量传感器AQS
较早型号车辆

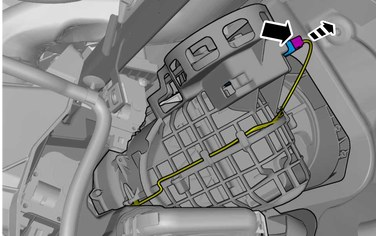

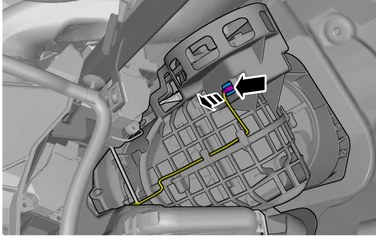

拆开接头。
松开线束或将其移动到一边。
较新型号车辆
拆开接头。
松开线束或将其移动到一边。
所有车辆

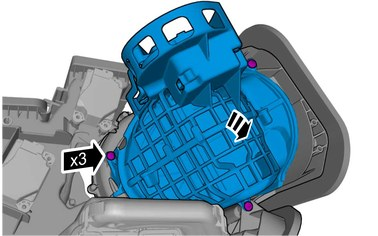

拆下螺丝。
小心拆下此零件。
拆下已标示的部分。
较早型号车辆
松开卡夹。
小心拆下此零件。
拆下已标示的部分。
拆下螺丝。
小心拆下此零件。
拆下已标示的部分。
较新型号车辆
松开卡夹。
小心拆下此零件。
拆下已标示的部分。

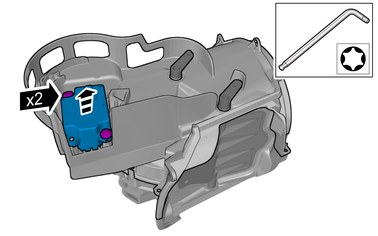

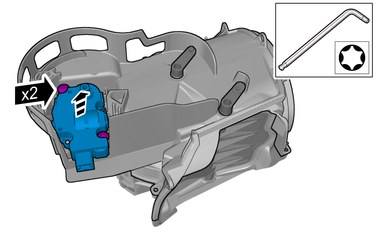

拆下螺丝。
小心拆下此零件。
拆下已标示的部分。
安装
以相反次序安装。
识别，请依照：诊断/汽车通信/高级/识别 LIN 网络上属于气候控制模块(CCM)的组件
执行气候单元，检查
请参阅： 恒温控制系统，检查
