作业号码: 87354-3
空调压力，检查
特种工具

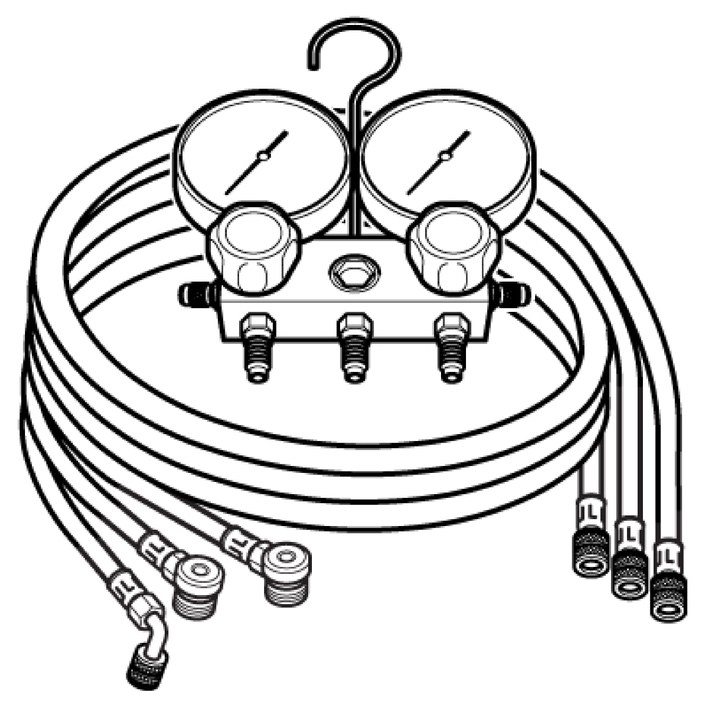

981 4092 R134a 专用复合表组
工具编号：
981 4092
工具说明：
R134a 专用复合表组
工具挂板：
87

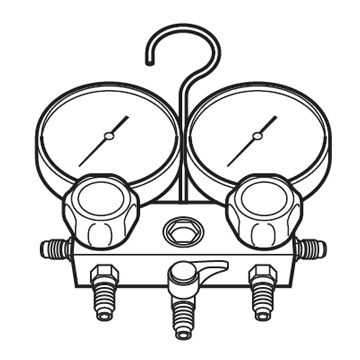

981 4236 R1234yf 专用复合表组
工具编号：
981 4236
工具说明：
R1234yf 专用复合表组
工具挂板：
87
维修信息
小心!
务必检查 A/C 系统内有何种冷却剂。
警告!
戴上护目镜和保护手套。
注意！
使用设备时，务必遵循制造商的说明。
请参阅有关制冷剂之信息
请参阅： 制冷剂
请参阅有关空调系统之信息
请参阅： 空调系统安全信息
请参阅空调系统相关信息
请参阅： 空调（A/C）系统
准备作业
打开发动机盖。
拆下导流罩
请参阅： 导流罩
拆下已标示的部分。
-
扭力： 阀盖 (灰)，至维修阀 3 Nm
-
扭力： 阀盖 (黑)，至维修阀 6 Nm
连接
使用 R134a 型制冷剂的车辆
小心!
切勿混合不同类型的制冷剂或设备既定使用的制冷剂。
专用工具：
981 4092
使用 R123yf 型制冷剂的车辆
小心!
切勿混合不同类型的制冷剂或设备既定使用的制冷剂。
专用工具：
981 4236

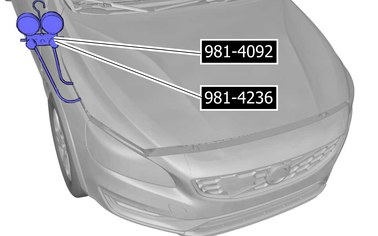

所有车辆

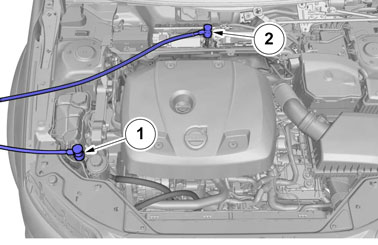

安装软管。
-
检修阀压力高
-
检修阀压力低
小心!
小心关上护罩，以免损坏软管。
专用工具：
981 4092
专用工具：
981 4236

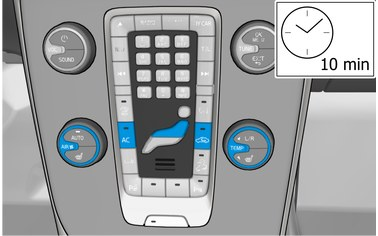

启动
-
起动发动机。
-
温度 = 20 °C 驾驶员/乘客
-
风扇转速 = 自动模式
-
关闭所有的车门与车窗。
-
关上尾门。
-
让系统稳定。

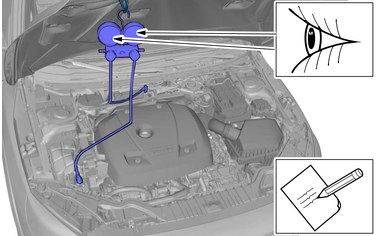

检查
-
打开发动机盖。
-
检查数值。
-
记录数值。
请参阅空调压力相关信息
请参阅： 空调压力
安装
拆除特殊工具。
安装已标示的零组件。
-
扭力： 阀盖 (灰)，至维修阀 3 Nm
-
扭力： 阀盖 (黑)，至维修阀 6 Nm
安装导流罩
请参阅： 导流罩
关闭发动机盖。
在完成测试或操作后重新去设定车辆的设定值。
