CEM -U015500 与驾驶员信息模块失去通讯 . 一般故障信息 . 无副类型信息
诊断故障代码 (DTC) 信息 CEM -U015500

  • 控制模块通过一个标准化的串列通讯程序-CAN (控制器区域网络) 在网络内相互进行通讯以交流信息。

  • 如果控制模块探测到以下情况，就会储存该诊断故障代码（DTC）：

  • 与驾驶员信息模组（DIM）的通讯受到干扰或缺失。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 点火开关位置II。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

  • 诊断故障代码 (DTC)表示CAN网络上的通讯中有故障，没有指出单独节点。

  • 请勿更换中央电子模块(CEM)除非故障追踪显示控制模块受损。

    • 替代值：

  • 无。

    • 可能原因：

  • 驾驶员信息模块 (DIM) 无电源供应。

  • 驾驶员信息模块 (DIM) 的地线开路。

  • 端子有接触电阻。

  • 控制区域网络 (CAN) 的接线开路或短路。

  • 驾驶员信息模块 (DIM) 不适用于这辆车 (例如，具有不同软件/硬件的二手控制模块)。

    • 提示：

  • 如果因与低速网络中其它控制模块的通讯故障而使中央电子模块(CEM)中储存了数个诊断故障代码 (DTC)，这表明控制区域网络中存在共同故障，请参阅电路图。

    • 故障症状：

  • 仪表全不工作

  • 仪表照明不工作

  • 综合仪表板不工作
    • 故障追踪

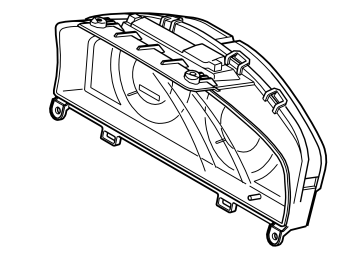

    检查组件

  • 通过打开点火来检查驾驶员信息模块(DIM)的电源。

  • 驾驶员信息模块(DIM)中的背景照明应亮起。
    • n是否发现了故障？n
    请参阅： 检查电压及接地端子
    请参阅： 检查 CAN 电线
    验证
    请参阅： 验证
    请参阅： 故障追踪信息
    故障追踪信息
    请参阅： 信息
    请参阅： 检查组件
    检查 CAN 电线
    请参阅： 控制区域网络 (CAN) 故障追踪
    请参阅： 故障追踪信息
    检查电压及接地端子

  • 检查中央电子模块(CEM)内给驾驶员信息模块(DIM)供电的保险丝。

  • 检查从中央电子模块（CEM）端子 #C3:69 到驾驶员信息模块（DIM）端子 #C1:3 的电源线。检查是否有开路。检查是否有连接松开。检查是否有接触电阻。检查是否有氧化情况。

  • 检查驾驶员信息模块(DIM)端子#C1:1 和接地端子之间的接地线。检查是否有开路。检查是否有连接松开。检查是否有接触电阻和氧化情况。
    • n是否发现了故障？n
    请参阅： 验证
    请参阅： 检查 CAN 电线
