SRS -B005511 二排右安全带传感器 . 一般电动故障 . 电路短路接地
诊断故障代码 (DTC) 信息 SRS -B005511

  • 安全辅助系统模块（SRS）检查右后座椅安全带扣环电路中的直流电压。

  • 如果控制模块探测到以下情况，就会储存该诊断故障代码（DTC）：

    • 可能原因：

  • 直流（DC）太低。

  • 错误值运行时间超过2.5秒。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 点火位置 II 和 III。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

    • 替代值：

  • 无。

    • 可能原因：

  • 电线对地短路。

  • 端子的接触电阻或氧化情况。

  • 接头短路。

    • 故障症状：

  • SRS警告灯亮起

  • SRS警告讯息显示
    • 故障追踪
    检查配线及端子

  • 警告！ 在使用相应的系统去进行安全辅助系统模块 (SRS) 与乘客保护模块 (PPM) 的作业之前，必须先关闭点火装置并且切断蓄电池至少 30 秒。

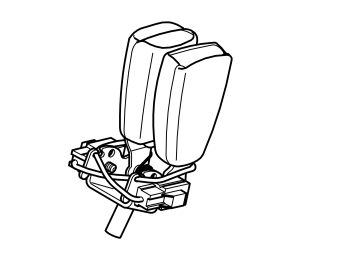

  • 断开右后安全带扣环出来的接头。

  • 断开踫撞安全系统(SRS)控制模块的接头。

  • 检查接头的接脚和连接是否损伤。

  • 检查接头。检查是否连接松开。检查是否有接触电阻。检查氧化情况。

  • 另请检查连接到安全辅助系统(SRS)模块和安全带扣环之间电线的其他接头和端子。

  • 检查缆线是否搭铁短路。

  • 读取以下之间的读数:

  • 安全辅助系统(SRS)模块端子#C1:42(#B42)和后排右座安全带扣环端子#1的接头。

  • 安全辅助系统(SRS)模块端子#C1:41(#B41)和后排右座安全带扣环端子#2的接头。

  • 根据需要进行修正。
    • 其他信息
    请参阅： 连接配线分接器，安全辅助系统模块（SRS）
    请参阅： 信号说明，安全辅助系统（SRS）模块

  • 有关进一步信息，请参阅电路图。
    • 请参阅： 安全带扣环，后
    请参阅： 气囊安全辅助系统
    请参阅： 安全辅助系统（SRS）线束
    请参阅： 检查接线及端子
    n故障修正后，选取 “继续” (Continue) 。n
    请参阅： 给SRS系统通电
    故障追踪信息
    请参阅： 信息
    请参阅： 检查配线及端子
    给SRS系统通电
    请参阅： 给SRS系统通电
    请参阅： 验证
    验证
    请参阅： 验证
    请参阅： 故障追踪信息
