CEM -U020800 与电动座椅模块失去通讯 . 一般故障信息 . 无副类型信息
诊断故障代码 (DTC) 信息 CEM -U020800

  • 控制模块通过一个标准化的串列通讯程序-CAN (控制器区域网络) 在网络内相互进行通讯以交流信息。

  • 如果控制模块探测到以下情况，就会储存该诊断故障代码（DTC）：

  • 与电动座椅模组(PSM)间通讯中断或无通讯。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 点火开关位置II。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

  • 诊断故障代码 (DTC)表示CAN网络上的通讯中有故障，没有指出单独节点。

  • 请勿更换中央电子模块(CEM)除非故障追踪显示控制模块受损。

    • 替代值：

  • 无。

    • 可能原因：

  • 电动座椅模组（PSM）的电源缺失。

  • “电动座椅模块”(PSM) 的接地线有开路。

  • 端子有接触电阻。

  • 控制区域网络 (CAN) 的接线开路或短路。

  • “电动座椅模块”(PSM)不适用于这辆车，例如，附带其他软件／硬件的二手控制模块。

    • 提示：

  • 如果因与低速网络中其它控制模块的通讯故障而使中央电子模块(CEM)中储存了数个诊断故障代码 (DTC)，这表明控制区域网络中存在共同故障，请参阅电路图。

    • 故障症状：

  • 电动座椅/外部视镜的自动调整不工作
    • 故障追踪
    检查组件

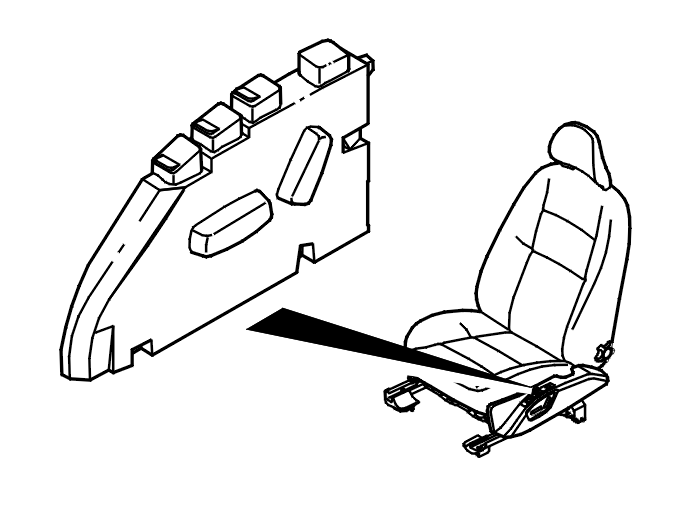

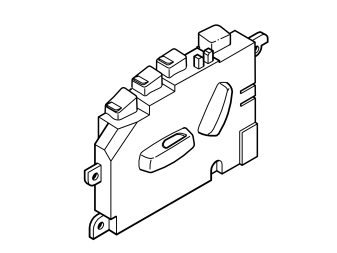

  • 试着手动检查座椅设定，检查电动座椅模块(PSM)的电源和接地。
    • n是否发现了故障？n
    请参阅： 检查电压及接地端子
    请参阅： 检查 CAN 电线
    验证
    请参阅： 验证
    请参阅： 故障追踪信息
    故障追踪信息
    请参阅： 信息
    请参阅： 检查组件
    检查 CAN 电线
    请参阅： 控制区域网络 (CAN) 故障追踪
    请参阅： 故障追踪信息
    检查电压及接地端子

  • 检查确定后部继电器和保险丝盒中的电动座椅模块(PSM)保险丝完好无损。

  • 检查后部继电器和保险丝盒及电动座椅模块(PSM)之间的电源线是否有开路或对地短路。

  • 检查接地线是否有开路或对电压短路。

  • 还要检查接地端子。检查接触电阻及氧化情况。
    • n是否发现了故障？n
    请参阅： 验证
    请参阅： 检查 CAN 电线
