CEM -U023187 与雨水感知模块失通讯 . 汇流排信号/讯息故障 . 遗失讯息
诊断故障代码 (DTC) 信息 CEM -U023187

  • 中央电子模块（CEM）通过一种标准化的串联通讯方法－LIN（局域互联网络）－来发送和接收信息。

  • 如果控制模块探测到以下情况，就会储存该诊断故障代码（DTC）：

  • 与雨水传感器模组(RSM)无通讯。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 点火开关位置I和II。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

    • 替代值：

  • 无。

    • 可能原因：

  • 雨水传感器模块 (RSM) 的电源线开路。

  • 雨水传感器模块 (RSM) 的地线开路。

  • 端子有接触电阻。

  • 警笛控制模块（SCM）中泄漏的电池酸液导致 LIN 网发生干扰。

  • 雨水传感器模块(RSM)不工作。

    • 故障症状：

  • 雨水传感器不工作
    • 故障追踪

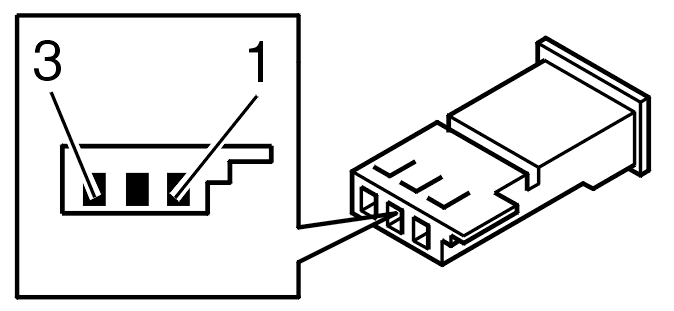

    检查电源供应及接地端子

  • 熄火。

  • 检查雨水传感器模块 (RSM)和中央电子模块(CEM)之间的电源线是否有开路和对地短路。

  • 检查雨水传感器模块 (RSM)和接地之间的接地线是否有开路。

  • 检查信号线。检查是否有间歇性对地短路。检查是否有间歇性开路。检查接触电阻及氧化情况。

  • 视需要修正电线。
    • 其他信息
    请参阅： 连接接线盒
    请参阅： 中央电子模块 (CEM) 信号说明

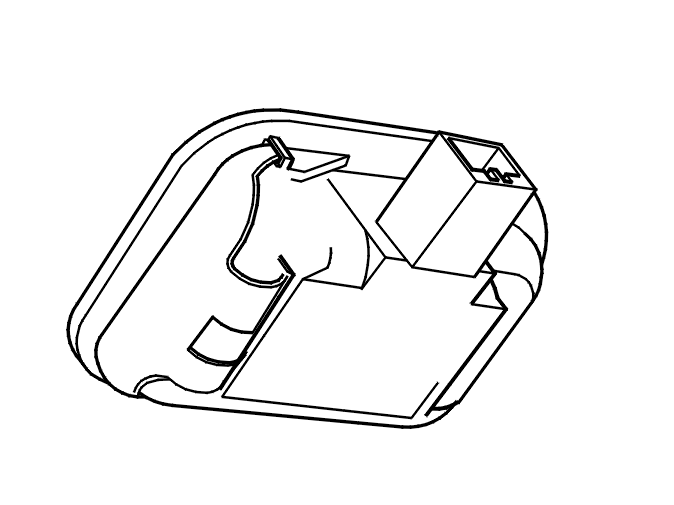

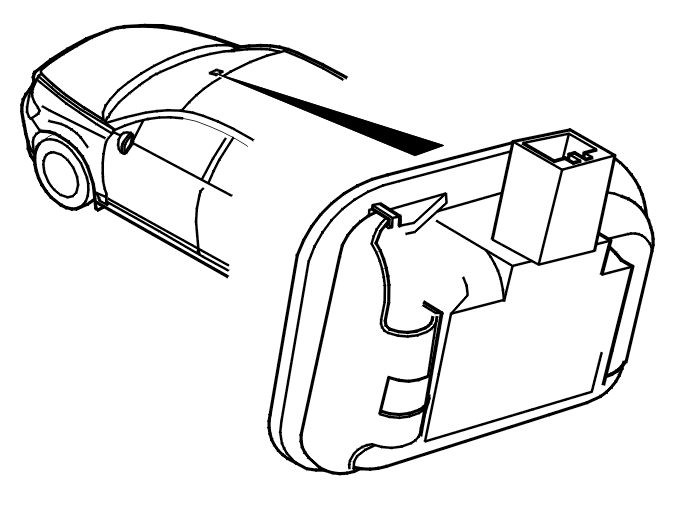

    请参阅： 雨水传感器
    请参阅： 检查 LIN 网中的干扰
    请参阅： 检查接线及端子
    n是否发现了故障？n
    请参阅： 验证
    请参阅： 检查通讯
    检查通讯

  • 点火。

  • 读取控制模块零件编号以检查确定与雨水传感器模块(RSM)的通讯工作。

  • 点击VCT2000符号以开始读取。
    • n是否能读取序号?n
    请参阅： 更换控制模块
    更换控制模块

  • 熄火。

  • 如果在控制模块的电线上没有发现故障，可能会需要更换雨水传感器模块(RSM)。

    • 注意！

  • 更换雨水传感器模块（RSM）前，检查确定没有生成与车内移动传感器（IMS）、心跳传感器（(HBS）和警笛控制模块(SCM)的 LIN 网络相关的诊断故障代码。
    • 请参阅： 雨水传感器
    n选取"继续" (Continue)。n
    请参阅： 验证
    故障追踪信息
    请参阅： 信息
    请参阅： 检查电源供应及接地端子
    验证

  • 熄火

  • 重新连接电线和开关

  • 点火。

  • 读取控制模块零件编号以检查雨水传感器通讯。

  • 点击VCT2000符号以开始读取。
    • n能否读取控制模块标识(ID)?n
    请参阅： 故障追踪信息
