CEM
-B110C77
后车门驾驶员侧电动儿童安全锁马达
.
机械故障
.
命令位置无法取得
诊断故障代码 (DTC) 信息
CEM
-B110C77
中央电子模组 (CEM)检查车门锁马达的锁定和开锁功能。
中央电子模组(CEM)经由锁单元中直接相连的开关接收到的信息表明锁马达是在锁定位置还是在开锁位置。
儿童保护锁的功能分离后座内侧门把,并解除后车门电动窗。
如果控制模块探测到以下情况,就会储存该诊断故障代码(DTC):
电动儿童安全锁的锁马达尽管做出两次尝试,但未能达到锁定/开锁位置。
控制模块在以下情况会对该诊断故障代码(DTC)开始检测:
注意!
控制模块只有在开始检测后才能探测该故障,若符合条件,即会储存诊断故障代码(DTC)。
替代值:
可能原因:
故障症状:
注意!
如果没有相关的客户抱怨或该功能之问题,切勿对此DTC进行故障追踪。
检查驾驶员车门模块 (DDM) 和乘客车门模块 (PDM) 的诊断故障代码 (DTC)。
注意!
在进行这一故障追踪前,确保驾驶员车门模块 (DDM) 和乘客车门模块 (PDM) 没有诊断故障代码 (DTC)。后车门故障的诊断故障代码 (DTC) 也储存在前车门控制模块中。
n选取"继续" (Continue)。n
请参阅: 功能测试
开始读取,检查中央电子模块(CEM)是否发出儿童锁功能指令。
后车门中儿童保护锁的锁马达必须启动。该功能启动时,后车门不能从内侧打开,后电动窗也不能用后车门中的控制件操作。
n该功能是否正常?n
请参阅: 故障追踪信息
请参阅: 检查配线
提示:
有关接头、保险丝和配线的信息,请参阅相关车型的电路图。
检查确定后部继电器和保险丝盒中的左后车门的车门模块保险丝完好无损。
如果保险丝已烧坏,在更换保险丝前应先检查保险丝之后的电路。检查是否对地短路。
检查左后车门锁单元的接头。检查是否有损坏、插脚弯曲和氧化。
检查左后车门控制模块和锁单元之间的电线是否有开路、连接松脱、对电压短路或对地短路。
请参阅: 后车门面板
请参阅: 检查接线及端子
n是否发现了故障?n
请参阅: 验证

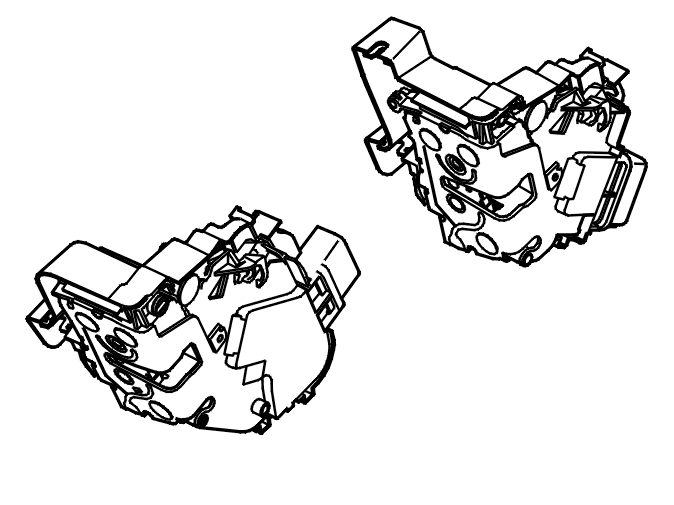

请参阅: 更换锁单元
如果儿童保护锁的锁马达不能如常工作,但又找不出其它故障,则故障可能发生在内部。必须更换锁马达。
请参阅: 后车门车门闩
n选取"继续" (Continue)。n
请参阅: 验证
如果没有发现故障,这表示先前记录到的故障现已不复存在。故障是间歇性的。不须要进一步的故障追踪。
n选取"继续" (Continue)。n
请参阅: 验证
请参阅: 故障追踪信息
请参阅: 信息
请参阅: 功能测试
