PAC -B12BD49 后部摄像机 . 系统内部故障 . 内部电子故障
诊断故障代码 (DTC) 信息 PAC -B12BD49

  • 驻车辅助摄影机（PAC）与后部摄影机通信。

  • 资料通信通过 LIN 通信发生。

  • 视频传输使用 LVDS 信号。

  • 如果控制组件侦测到下列则诊断故障代码(DTC)储存:

  • 后部摄影机有缺陷。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 点火开关位置II。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

    • 替代值：

  • 无。

    • 可能原因：

  • 通向后部摄影机的电线开路或短路。

  • 后部摄影机的接头有连接松脱或氧化情况。

  • 尚未正确校正。

  • 后部摄影机缺失。

  • 后部摄影机损坏。

    • 故障症状：

  • 2X, 驻车辅助摄像机/不工作
    • 故障追踪

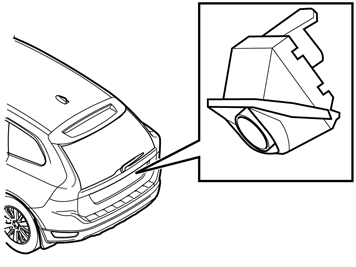

    检查驻车辅助摄影机

  • 对驻车辅助摄影机（PAC）上的接头 #C2 执行故障检修，检查有无连接松脱或氧化情况。

  • 对后部摄影机的电线实施开路或短路的故障追踪。

  • 对后部摄影机上的接头执行故障检修，检查有无连接松脱或氧化情况。

  • 检查-测量驻车辅助摄影机 (PAC) 上的 #C2-3。

  • 数值正常在 0 - 12 V 之间变动。

  • 检查-测量 #C4-2 （-） 和 #C4-4 （+） 之间的视频信号。

  • 数值将在大约 0-500 mV 之间变动。

  • 如果没有发现故障，则按以下顺序采取步骤：

  • 尝试换用后部摄影机。

  • 如果这样解决不了，请更换驻车辅助摄影机模块（PAC）。
    • 其他信息:
    请参阅： 信号规格，驻车辅助摄影机 （PAC）
    请参阅： 驻车摄影机
