PAC -B12BD54 后部摄像机 . 系统编程故障 . 遗失校正
诊断故障代码 (DTC) 信息 PAC -B12BD54

注意！

  • 如果也设定了故障代码 PAC-B12BD92，应优先处理这一故障代码。

  • 为了补偿组装时的公差链，需要针对每辆车，校正驻车辅助摄影机（PAC）和后部摄影机。

  • 后部摄影机若要在部显示屏幕显示正确和含正确角度的辅助说明图形，需要校正。

  • 如果控制组件侦测到下列则诊断故障代码(DTC)储存:

  • 最初设定此故障代码，并在完成校正后首先删除。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 点火开关位置II。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

    • 替代值：

  • 无。

    • 可能原因：

  • 更换后部摄影机后，没有执行校正。

  • 更换驻车辅助摄影机（PAC）后，没有执行校正。

  • 尚未在工厂中执行校正。

  • 在工厂中校正失败。

    • 故障症状：

  • 2X, 驻车辅助摄像机/不工作
    • 故障追踪
    检查校正

  • 最初设定此故障代码，并在完成校正后首先删除。

  • 在下列操作后，必须执行后部摄影机的校正：

  • 更换后部摄影机。

  • 更换驻车辅助摄影机（PAC）

  • 更换或调整影响摄影机校正的车体零件。

  • 校正前：

  • 检查确定驻车辅助摄影机、尾门、尾门把手、后保险杠和保险杠的垂直轮廓正确安装和调整。

  • 对于 S60(2011-) 和 V60，没有垂直轮廓线帮助。

  • 挂钩应当安装在这里。

  • 对于如何安装牵引孔的说明，请参见下面的链结。

  • 根据车主手册，清洁驻车摄影机的镜头。

  • 为了获得最佳结果，确保车辆所在的表面与车辆后保险杠的轮廓不同。

  • 接合倒档。

  • 通过点选 车辆通讯 符号，启动驻车摄影机的维护校正。

  • 校正启动显示一条虚线及前部显示屏幕中后部摄影机的屏幕。

  • 使用校正步骤中的按钮移动虚线，以便其也对应于后保险杠的外部轮廓。

  • 每按一下按钮只能移动很少的距离。

  • 虚线有十个轮廓可以选择，使用按钮变更为可以给出最佳对比度的色彩。

    • 提示：

  • 向上移动虚线，以便其略微在保险杠上方。

  • 之后正确放置之。

  • 向下移动虚线，以便其沿着后保险杠垂直定位。

  • 转动虚线，以便其垂直线（XC60）位于后保险杠的垂直结构上。

  • 而对于 S60(2011-) 和 V60，挂钩的隔板应当置于挂钩上方。

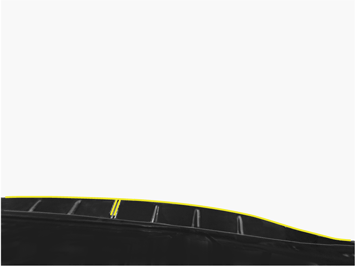

  • 在完成抛光后，虚线应当追随后保险杠的轮廓，如图所示。

  • 完成前，请记得储存校正。
    • 其它。
