PAC -B100E29 视讯输入"A" . 一般信号故障 . 信号信号无效
诊断故障代码 (DTC) 信息 PAC -B100E29

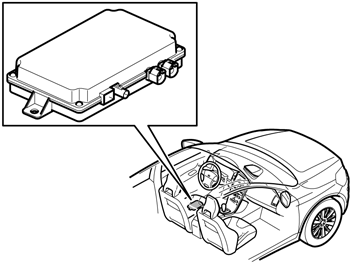

  • 驻车辅助摄影机（PAC）模块与相关的一台/多台摄影机通信。

  • 影像信号可经由驻车辅助摄影机(PAC)由摄影机传至前部显示屏幕。

  • 如果控制模块检测到以下情况，就会储存该诊断故障代码：

  • 驻车辅助摄影机（PAC）与前部显示屏幕间错误信号。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 点火开关位置II。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

    • 替代值：

  • 无。

    • 可能原因：

  • 驻车辅助摄影机（PAC）和前部显示屏幕之间的接头有连接松脱或氧化情况。

  • 前部显示屏幕信号线开路或短路。

  • 寻找信息娱乐控制模块(ICM)故障原因。

  • 驻车辅助摄影机（PAC）损坏。

    • 故障症状：

  • 2X, 驻车辅助摄像机/不工作
    • 故障追踪
    检查视频信号

  • 对驻车辅助摄影机（PAC）上的接头 #C3 执行故障检修，检查有无连接松脱或氧化情况。

  • 针对电阻或氧化情况在连接至前部显示屏幕的信号线上进行侦错。

  • 检查-测量驻车辅助摄影机（PAC）上的 #C3-1。

  • 数值应在 0 - 1 V 之间变动。

  • 如果在接头、连接或电线上没有发现缺陷，且检查-测量显示正常的数值，更换驻车辅助摄影机（PAC）。
    • 其他信息:
    请参阅： 信号规格，驻车辅助摄影机 （PAC）
