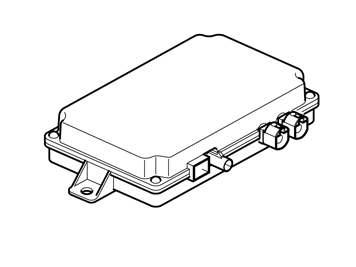

CEM -U101E00 与驻车辅助摄影机(PAC)失去通讯 . 一般故障信息 . 无副类型信息
诊断故障代码 (DTC) 信息 CEM -U101E00

  • 控制模块通过一个标准化的串列通讯程序-CAN (控制器区域网络) 在网络内相互进行通讯以交流信息。
  • 针对结构周为 201346- 的车辆,此车型的驻车辅助摄影机 (PAC) 是与扩充式 CAN 相连接。
  • 如果控制模块探测到以下情况,就会储存该诊断故障代码(DTC):
  • 与驻车辅助摄影机(PAC)通讯的中断或遗失。
  • 控制模块在以下情况会对该诊断故障代码(DTC)开始检测:
  • 点火开关位置II。
  • 注意!

  • 控制模块只有在开始检测后才能探测该故障,若符合条件,即会储存诊断故障代码(DTC)。
  • 诊断故障代码 (DTC)表示CAN网络上的通讯中有故障,没有指出单独节点。
  • 请勿更换中央电子模块(CEM)除非故障追踪显示控制模块受损。


  • 替代值:

  • 无。
  • 可能原因:

  • 驻车辅助摄影机(PAC)的电源缺失。
  • 驻车辅助摄影机(PAC)的接地导线开路。
  • 端子有接触电阻。
  • 控制区域网络 (CAN) 的接线开路或短路。
  • 驻车辅助摄影机(PAC)并非为此汽车设计,例如,使用的控制模块及其他软件/硬件。

  • 故障症状:

  • 2X, 驻车辅助摄像机/不工作

  • 控制区域网络 (CAN) 故障追踪
    一般信息

  • 两个控制模块之间的通讯被取消时,会产生该故障诊断代码。
  • 出现通讯中断的原因可有多种:
  • 传送控制模块停止发射传送模块(产生故障诊断代码的控制模块)期待的信号。
  • 部分网络中的一根或两根CAN电线间歇性开路
  • CAN电线之间间歇性短路
  • 其中之一的CAN电线和地或电源电压之间间歇性短路
  • 在控制模块内有不正确的信号配置会设立故障诊断代码。
  • 故障原因可能是顾客或工场在更换控制模块时没有下载新的替换软件。
  • 注意!

  • 如果有控制模块通讯故障的诊断故障代码 (DTC),检查中央电子模块(CEM)中是否储存了诊断故障代码 (DTC)。
  • 中央电子模块(CEM)监测CAN网络上的电压级别,也是唯一的控制模块,可以直接设立短路接地或短路接任何导线的电压的故障诊断代码。
  • 在CAN网络发生故障情况下,不应更换中央电子模块(CEM),除非故障追踪表明该模块内部有故障。
  • 修正措施

  • 如果在几个控制模块内都储存了指示CAN网络上失去通讯的故障诊断代码,请先尝试在中央电子模块(CEM)内排除故障诊断代码。
  • 传送控制模块的故障追踪
  • 如果问题是间歇性的,可删除该故障诊断代码,然后检查它是否再次产生。
  • 如果多个控制模块记录了与传送控制模块没有通讯,尝试通过在传送控制模块下载新的软件纠正这一错误。
  • 如果只有指示CAN网络上失去通讯的故障诊断代码在产生这个故障诊断代码的控制模块内储存,可以尝试下载新的软件到该控制单元,看看能否解决问题。
  • 根据以下故障追踪来检查CAN网络的电线
  • 其他信息
    请参阅: 关于CAN故障追踪的一般信息

  • 若要下载软件至相关控制模块,请参阅替换零件目录/软件索引或软件主管。
  • 另请参阅设计与功能,CAN 网络。
  • n选取"继续" 。n
    请参阅: 验证

    验证

  • 点火打开
  • 等待 20 秒钟。
  • 注意!

  • 此第一项验证假定产生该诊断故障代码的控制模块中需要下载新软件。如果不需要下载新软件:读取诊断故障代码并且检查代码状态是永久性还是间歇性的,以便了解找到该故障的难易程度。
  • 经由“诊断”选项卡读取车辆的诊断故障代码。
  • 检查确定通讯故障的诊断故障代码 (DTC)不再储存。
  • n故障是否已修正?n
    请参阅: CAN (延长式-CAN) 内之电线测量

    CAN (延长式-CAN) 内之电线测量

  • 熄火
  • 拔掉蓄电池负极导线。
  • 拆下中央电子模块(CEM)
  • 将分析盒连接至中央电子模块(CEM)的电线束。不要连接中央电子模块(CEM)。
  • 提示:

  • 当不能使用分析盒时,如果可能,从受影响接头后部读取读数。从而防止端销和插座罩壳损坏。
  • 断开CAN网络以便于查找故障。断开网络的适当点是在中央电子模块(CEM)处。所以故障追踪从中央电子模块(CEM)开始。
  • 读取以下端子之间的电阻。由于网络结构不同,将会获得各种读数。在每次测量中扭动电线束并摇动接头,以找出任何间歇性短路。
  • 注意!

  • 以下电阻读数仅从低速网络的主干线测得,而非来自于某些控制模块的现有接点。如果怀疑某根电线开路或是其接点之一短路,就必须断开这一单元处的接头,并从此单元处读取读数。
  • 读取以下读数

  • 介于C2:31和C2:32之间的电阻。
  • 介于C2:40和C2:60之间的电阻。
  • 电阻应为120 Ω。
  • 注意!

  • 若CAN网络主线完好无损,将只测量到120 Ω。
  • 若在CAN网络(主线或某分线)某处有短路,电阻将为0 Ω。
  • 介于 C2:31 和电压连接装置之间,以及介于 C2:31 和接地连接装置之间的电阻。
  • 电阻应该极高(超过1 MΩ)。
  • 介于 C2:32 和电压连接装置之间,以及介于 C2:32 和接地连接装置之间的电阻。
  • 电阻应该极高(超过1 MΩ)。
  • 提示:

  • 如果发现了故障,试着在前方下一点断开带故障的接点。断开测量点之前最接近的接头/控制模块,然后再次读取读数。试着以此方法找出故障位置。
  • 根据需要进行修正。
  • 其他信息
    请参阅: 断开和连接蓄电池
    请参阅: 连接接线盒
    请参阅: 中央电子模块 (CEM) 信号说明
    请参阅: 检查接线及端子

  • 另请参阅设计与功能,CAN 网络。
  • n是否发现了故障?n
    请参阅: 验证
    请参阅: 检查CAN电线的通讯量

    检查CAN电线的通讯量

  • 连接中央电子模块(CEM)至分析盒
  • 连接蓄电池。
  • 点火打开
  • 注意!

  • 当转接器电线束和中央电子模块(CEM)连接后,便可进入 CAN 网络的所有部份 (MS-CAN, HS-CAN及延伸之CAN)。
  • 在所有网络上皆有传输量。
  • 小心检查要读取读数的端子之间,以免错读了网络。
  • CAN网络故障可能是由于控制模块传送故障讯息,干扰“正常”通讯。当讯息传送不正确,会导致CAN网络通讯量大幅增加。测量相对于地的CAN电线上的平均电压值,以检查通讯量。
  • 按如下步骤检查:
  • 测量 C2:31 与接地间的电压。
  • 测量 C2:32 与接地间的电压。
  • 其他信息
    请参阅: 断开和连接蓄电池

  • 另请参阅设计与功能,CAN 网络。
  • n数值是否正常?n
    请参阅: 故障追踪无结果
    请参阅: 找出CAN网络中的一个控制模块

    找出CAN网络中的一个控制模块

  • 如果CAN网络上的通讯量过高,这可能是由于CAN网络上的一个控制模块传送有故障的讯息。称之为破坏性控制模块。故障也可能是由于其中一根CAN电线间歇性对电源电压或对地短路。这导致CAN网络上的控制模块开始发送故障讯息。可能发生间歇性短路,但没有任何控制模块储存诊断故障代码 (DTC)。
  • 注意!

  • 控制模块不一定设定了通讯错误的诊断故障代码。
  • 有故障的讯息可以来自CAN网络相同部份的任何控制模块。
  • 然而,一个网络中的通讯故障不会影响另一个网络的通讯。
  • 换言之,中速 CAN 中的通讯故障不会中断高速 CAN 中的通讯,反之亦然。
  • 测量负载:测量 C2:31 与 C2:32 之间的电压以便检查扩充式 CAN 上的通讯。
  • 倘若总线为待机状态,潜在的电压差则接近 0 V。
  • 当潜在的差异接近 5 V 时即达到最大的通讯暨负载。
  • 为确定哪一个控制模块之通讯不良,请一次关闭一个控制模块的电源供应并再次检查 CAN 电线中的电压。
  • 断开电源的最简单办法是拆下相关控制模块的保险丝。
  • 继续操作,直到 CAN 配线之间的电压降到正常程度为止。
  • 仅将驻车辅助摄影机 (PAC) 连接到延长式-CAN 的正常程度应大约为 0.2 V。
  • 仅将左侧障碍物侦测控制模块 (SODL) 和右侧障碍物侦测控制模块 (SODR) 一起连接到延长式-CAN 上的正常程度应大约为 0.2 V。
  • 提示:

  • 当确认了怀疑有故障的控制模块时,连接和断开控制模块的电源数次以验证故障随之出现和消失。在每次检查之间关闭点火。
  • 注意!

  • 不要切断中央电子模块 (CEM) 的电源,除非它是最后剩下要检查的控制模块。
  • 必须更换通讯不正确的控制模块。请参阅 "修理和安装/拆卸,更换及安装"。
  • 注意!

  • 在发生涉及控制模块的故障而导致通讯中断后,其它控制模块会以跛行模式运作 (即以有限功能工作),即使将点火开关关闭、打开数次亦如此。为修正它,需要断开和重新连接蓄电池负极端子以使控制模块恢复到正常功能。
  • 根据需要进行修正。
  • n选取"继续" 。n
    请参阅: 验证

    验证

    提示:

  • 在故障修理后,进行验证以检查确定故障已被修正。

  • 重新安装接头、组件等。
  • 点火打开
  • 清除所有控制模块中的诊断故障代码 (DTC)。
  • 起动车辆。让汽车运行 10 分钟。
  • 经由“诊断”选项卡读取车辆的诊断故障代码。
  • n是否重新产生配置错误的诊断故障代码?n
    请参阅: 資訊

    请参阅: 信息
    请参阅: 一般信息

    故障追踪无结果
    请参阅: 信息
    请参阅: 一般信息

    資訊

  • 因为控制模块受损产生的故障代码除外。
  • 但是,除非在故障追踪中依据早先的所有步骤执行了完整的故障追踪,且没有确认其他故障,否则,不得更换控制模块。
  • 此外,如果故障属于间歇性的,也请勿更换控制模块。
  • n故障是否已修正?n
    请参阅: 故障追踪信息
