IHU -B100F87 前摄影机视讯输出 . 汇流排信号/讯息故障 . 遗失讯息
诊断故障代码 (DTC) 信息 IHU -B100F87

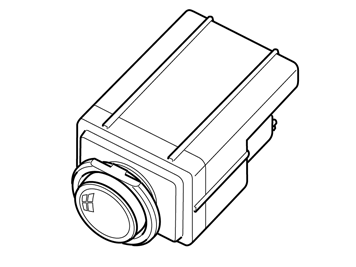

  • 信息娱乐主机 (IHU) 是通过复合影像信号 (CVBS) 与前驻车辅助摄影机进行通讯。

  • 如果控制模块探测到以下情况，就会储存该诊断故障代码（DTC）：

  • 没有视频信号。

  • 控制模块在以下情况会对该诊断故障代码（DTC）开始检测：

  • 快速测试「检查影像信号」运作中。

    • 注意！

  • 控制模块只有在开始检测后才能探测该故障，若符合条件，即会储存诊断故障代码（DTC）。

    • 可能原因：

  • 无。

  • 复合视频输入（CVBS）与控制模块之间的同步信号错误。

  • 复合视频电线（CVBS）与控制模块的接头松脱。

  • 控制模块与复合视频输入（CVBS）之间的电线损坏。

    • 故障症状：

  • 4Z, 前部监测/主动安全/功能失效/降低/不正常/停车辅助相机

  • IM, 视频－其他/前部屏幕，图像品质不良/没有图像

  • HV, 视频－其他/其他视频问题
    • 故障追踪
    故障追踪信息

  • 在故障追踪期间利用下述信息及综合检查。

    • 注意！

  • 检查确定保险丝完好。

  • 若需位置信息，请参阅保险丝盒盖、保险丝特性等的说明书。

  • 可能的话，用按钮/控制器/试驾来检查车上的相关功能，以确定故障的状态。

  • 注意！

  • 若车辆并没有显示出任何在诊断故障代码信息(DTC)中所给出的症状，则可能表示该故障是间歇性的，或控制组件在此刻没有探测到该故障。

  • 利用诊断故障代码的 冻结值 、 状态识别码 和 计数器 来确定探测到故障时的运行状况、故障的当前状态以及故障的间歇性程度。

  • 依照 诊断故障代码(DTC)信息 中说明的 故障原因 检查并进行故障追踪。

  • 使用 VIDA车辆通讯 。

  • 读取参数、启动组件及功能、进行快速测试并检查该诊断故障代码的例程来确定故障。

  • 依照 组件规格 检查相关组件。

  • 利用 电路图 、 讯号规格 及 分析盒 检查相关讯号。

    • 注意！

  • 在 设计与功能 中提供有更多的信息。

  • 根据需要进行修正。
    • 其他信息
    请参阅： 冻结值的说明
    请参阅： 状态识别符的说明
    请参阅： 计数器说明
    请参阅： 参数说明，信息娱乐主机 (IHU)
    请参阅： 连结接线盒，信息娱乐主机 (IHU)
    请参阅： 信号说明，信息娱乐主机 (IHU)
    请参阅： 检查电源电压/接地端子、信息娱乐主机 (IHU)
    请参阅： 目录

  • 更换硬件
    • 请参阅： 信息和娱乐显示，中央控制台
