讯号规格，悬架模组(SUM)
讯号规格
讯号规格
除非在括弧中另行注明，下列所有数值均为栏1中所述端子(配线分接器中的端子)和端子#C2-#2(接地)之间的数值。
注意！
读数前连接配线分接器并且检查接地端子是非常重要的。
U=
直流(DC)电压以伏特(V)为单位
U AC=
交流电以伏特(V)为单位
U bat =
电瓶电压
f=
频率以赫兹(Hz)为单位
U low=
电压大约为 0 V
%能效比 =
工作周期(脉波比率)百分比(%)
t =
时间以毫秒(ms)为单位

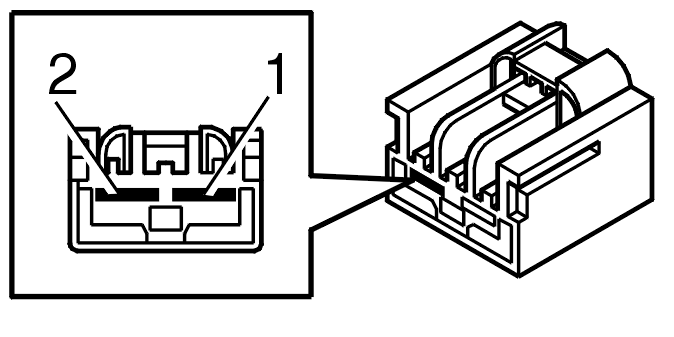

接头 C2，#1-#2
n 配线分接器的端子 n
n 端子 n
n 讯号类型 n
n 点火打开 n
n 其它 n
31
C2-#1
15-馈电（通过后继电器盒的电源）
U batn
点火在位置 II
32
C2-#2
接地
U lown
-

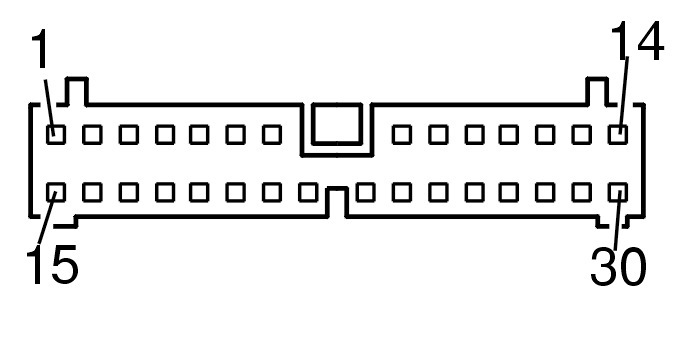

接头 C1，#1-#30
n 配线分接器的端子 n
n 端子 n
n 讯号类型 n
n 点火打开 n
n 其它 n
1
C1-#1
回路电线，左后电磁阀
n U lown
-
2
C1-#2
电源，左后电磁阀
n U lown
车辆静止时
3
C1-#3
电源，开关内的背景灯
U batn
脉冲宽度调谐(PWM)讯号
4
C1-#4
回路电线，右后电磁阀
U lown
-
5
C1-#5
电源，右后电磁阀
n U lown
车辆静止时
6
C1-#6
电源，左前电磁阀
n U lown
车辆静止时
7
C1-#7
回路电线，左前电磁阀
U lown
-
8
C1-#8
回路电线，右前电磁阀
U lown
-
9
C1-#9
电源，右前电磁阀
U lown
车辆静止时
10
C1-#10
讯号，左前车体加速感知器
U≈2 V
静止车体。当车体处在运动状态时，讯号在0到5V之间变化。
11
C1-#11
电源，开关内的位置指示2（运动）
灯亮起:U= U batn
灯未亮起:U ≈ U lown
-
12
C1-#12
讯号
高度感知器，左前。
U ≈ 2.5 V
取决于车体的垂直位置，讯号在0.5到4.5V之间变化。
13
C1-#13
电源1，感知器
5 V
-
14
C1-#14
讯号，右后高度感知器
U ≈ 2.5 V
取决于车体的垂直位置，讯号在0.5到4.5V之间变化。
15
C1-#15
CAN_L高速网络通讯
1.5-2.5 V
-
16
C1-#16
CAN_H高速网络通讯
2.5-3.5 V
-
17
C1-#17
讯号，左后车体加速感知器
U≈2 V
静止车体。当车体处在运动状态时，讯号在0到5V之间变化。
18
C1-#18
-
-
-
19
C1-#19
感知器接地1
U lown
n n
-
20
C1-#20
-
-
-
21
C1-#21
接地，开关
U lown
n n
-
22
C1-#22
讯号，右前车体加速感知器
U≈2 V
静止车体。当车体处在运动状态时，讯号在0到5V之间变化。
23
C1-#23
感知器接地2
U lown
n n
-
24
C1-#24
开关的讯号
U = 0 - 5 V，取决于所选择的驾驶模式。
-
25
C1-#25
电源2，感知器
5 V
-
26
C1-#26
电源，开关内的位置指示1（舒适）
灯亮起:U= U batn
灯未亮起:U ≈ U lown
-
27
C1-#27
讯号
高度感知器
右前
U ≈ 2.5 V
取决于车体的垂直位置，讯号在0.5到4.5V之间变化。
28
C1-#28
讯号，高度感知器
左后
U ≈ 2.5 V
取决于车体的垂直位置，讯号在0.5到4.5V之间变化。
29
C1-#29
电源，开关内的位置指示3（先进）
灯亮起:U= U batn
灯未亮起:U ≈ U lown
30
C1-#30
-
-
-
