组件规格，燃烧预热器模组(CPM)
组件规格

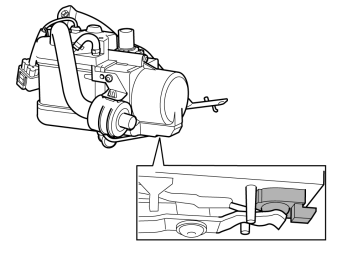

冷却液温度感知器
概述
-电阻大约为 2.7 kΩ（+20 +/-6°C 下）。
最低：1.99 kΩ
最高：4.05 kΩ
端子
接头端子
控制模组端子
讯号类型
其它
#2

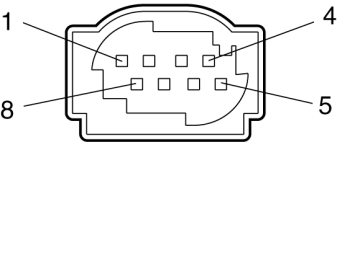

8插脚内部接头中的#2
冷却液温度感知器，讯号
-
#6
8插脚内部接头中的#6
冷却液温度感知器，接地
-

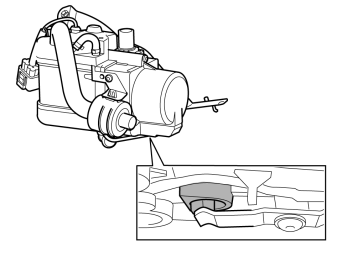

过热感知器
概述
-电阻为 46 - 250 Ω（+20 +/- 6°C 下）。
端子
接头端子
控制模组端子
讯号类型
其它
#3
8插脚内部接头中的#3
过热感知器，讯号
-
#7
8插脚内部接头中的#7
过热感知器，接地
-

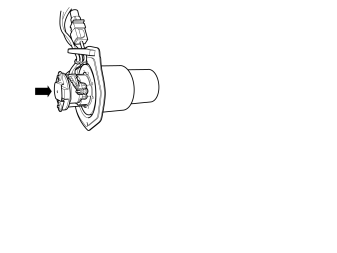

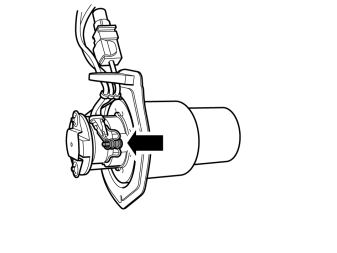

电热塞
概述

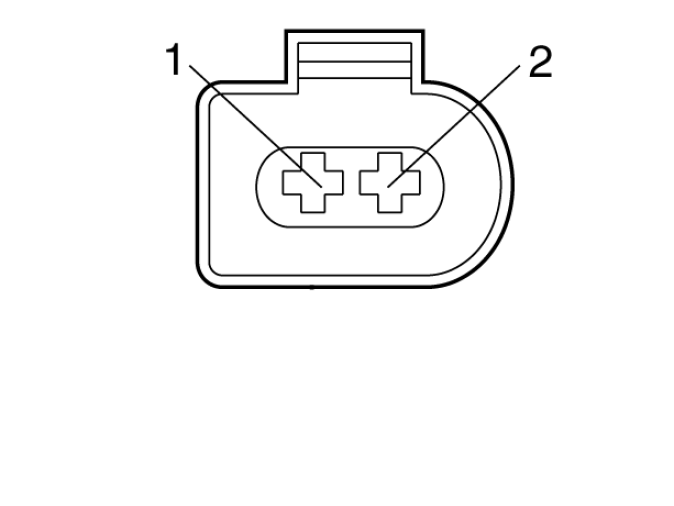

端子
接头端子
控制模组端子
讯号类型
其它
#1
2插脚内部接头中的#1
电热塞
-
#2
2插脚内部接头中的#2
电热塞
-
燃油预先加热器（仅限 TT-V 柴油加热器）
概述
-电阻为 0.8648 Ω
最低：0.80705 Ω
最高：1.0043 Ω
端子
接头端子
控制模组端子
讯号类型
其它
#3

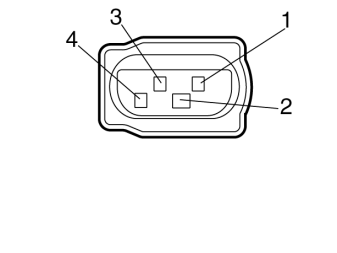

4插脚内部接头中的#3
燃油预热，控制讯号（仅限于柴油引擎）
-
#4
4插脚内部接头中的#4
燃油预热，接地（仅限于柴油引擎）
-
燃油泵 (6/35)
概述
- 电阻为 5.2 Ω +/-5 %（+20°C 下）及 3.97 Ω +/-5 %（-40°C 下）。
端子
接头端子
控制模组端子
讯号类型
其它
#1
8插脚内部接头中的#5
燃油泵, 控制讯号
-
#2
-
燃油泵，接地
-
冷却液泵 (6/73)
概述
- 无法测量泵的电阻，因为泵内部有电子电路。
其他资讯
电流消耗：
正常操作：1.2 A
最大：1.7 A
端子
接头端子
控制模组端子
讯号类型
其它
#1
3插脚内部接头中的#3
冷却液泵, 控制讯号
-
#2
3插脚内部接头中的#2
冷却液泵, 接地
-
分配阀 (8/191)
概述
端子
接头端子
控制模组端子
讯号类型
其它
#1
8插脚内部接头中的#1
分配阀，控制信号
-
#5
8插脚内部接头中的#5
分配阀，接地
-
