组件规格，无钥匙车辆模块(KVM)
组件规格

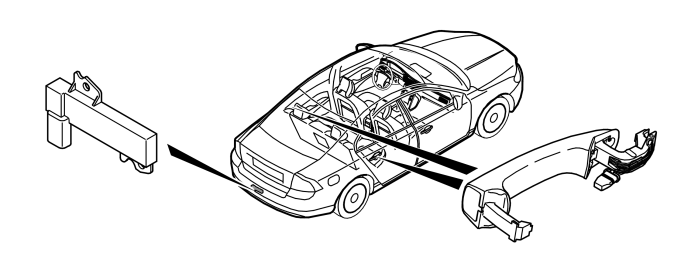

后门把中的外侧天线（3/275-276）和后部外侧天线（16/132）
概述
SPOL 天线
特征
电阻取决于车外温度和车内电线长度。参考值为大约 10-30 Ω。
可选配置。
端子
接头端子
控制模块端子
信号类型
其它
#C3
#C1-3
天线信号（-），左后部
只有在天线启动时才有信号。
#C14
#C1-14
天线信号（+），右后部
只有在天线启动时才有信号。
#C15
#C1-15
天线信号（+），左后部
只有在天线启动时才有信号。
#C21
#C1-21
天线信号（-），外侧后部天线
只有在天线启动时才有信号。
#C22
#C1-22
天线信号（+），外侧后部天线
只有在天线启动时才有信号。
#C23
#C1-23
天线信号（+），右后部
只有在天线启动时才有信号。
检查
先决条件（除非另外指明）：
-
分析盒已连接。
-
天线已连接
天线
测量天线接点之间的电阻
该值应为10-30 Ώ。

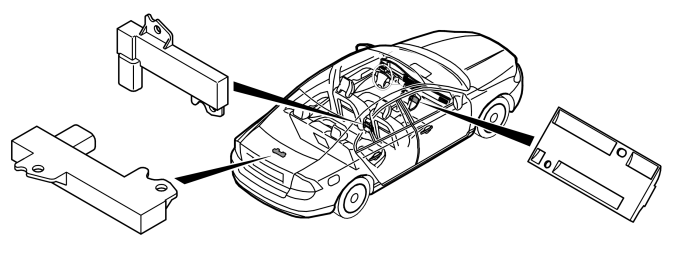

乘客室中的内部天线
概述
SPOL 天线
特征
电阻取决于车外温度和车内电线长度。参考值为大约 10-30 Ω
可选配置。
端子
接头端子
控制模块端子
信号类型
杂项
#C2
#C1-2
天线信号（-），行李箱中的内部天线
只有在天线启动时才有信号。
#C4
#C1-4
天线信号（+），内侧前部天线
只有在天线启动时才有信号。
#C16
#C1-16
天线信号（-），内侧前部天线
只有在天线启动时才有信号。
#C18
#C1-18
天线信号（＋），行李箱中的内部天线
只有在天线启动时才有信号。
端子
接头端子
控制模块端子
信号类型
杂项
#B37
#C2-14
天线信号（+），内侧中央天线
只有在天线启动时才有信号。
#B40
#C2-17
天线信号（-），内侧中央天线
只有在天线启动时才有信号。
检查
先决条件（除非另外指明）：
-
分析盒已连接。
-
天线已连接
天线
测量天线接点之间的电阻
该值应为10-30 Ω。
