信号说明，关闭速度模块（CVM）
信号说明与关闭速度模块（CVM）
概述
除非在表格栏后的括弧中另外指明，否则，下面所给数值都是第1栏中的相应端子和第2栏中的端子#C1-7（电源接地）之间的数值。
注意！
测量前请务必连接好分析盒并检查接地连接。
控制模块与组件之间可能有几个连接和接头。有关这方面的更多信息，请参阅“电路图”中的相关章节。
U =
直流（DC）电压以伏特（V）为单位
U AC =
交流（AC）电压以伏特（V）为单位
U bat =
蓄电池电压（V）
f =
频率以赫兹（Hz）为单位
U low =
电压大约为0 V
t =
时间以秒为单位）
PWM =
脉冲宽度调谐信号以%为单位

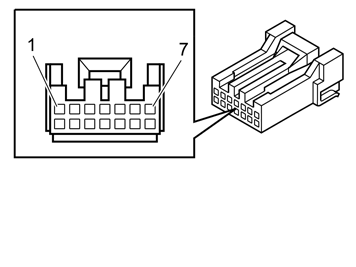

信号表，接头C1
分析盒连接
（951 1508）
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
#A13
#C1:1
CAN_L通讯，内部CAN
与安全辅助系统（SRS）模块通讯
与安全辅助系统（SRS）模块通讯
-
#A14
#C1:2
CAN_H通讯，内部CAN
与安全辅助系统（SRS）模块通讯
与安全辅助系统（SRS）模块通讯
-
#A15
#C1:3
CAN_L高速网络通讯
通讯期间电压为1.5 - 2.5 V
在通讯期间电压为1.5 - 2.5 V
-
#A16
#C1:4
CAN_H高速网络通讯
通讯期间电压为2.0 - 3.5 V
通讯期间电压为2.0 - 3.5 V
-
#A17
#C1:5
电源15-
U = U batn
U = U batn
-
#C1:6
-
-
-
-
#A19
#C1:7
接地
U = U lown
U = U lown
-
