车轮外倾角
注意！
由于本维修信息中的例图用于不同的车型年份及/或车型，可能会有一些偏差。但是，例图中的主要信息一定是正确的。
当 Volvo 汽车公司（VCC）之结构工程部门决定变更一个或多个车轮角度值、或是当发布新车型时会对这些说明进行更新。
注意！
新的束角值。测量车轮角度时要用控制值。调整值是用来进行调整，但倘若已在控制值的范围内则不需要调整。

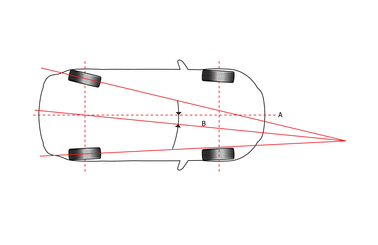

推力角度
-
n A 中心线 -
n B 推力角度
S80 (07-)
V70（08-）
XC70 (08-)
S80L
0.0° ± 0.20°
0.0° ± 0°12'
0.0° ± 0.10°
0.0° ± 0°6'
XC60
S60 (11-)
V60（11-）
S60L
S60 CC
V60 CC
0.0° ± 0.20°
0.0° ± 0°12'
0.0° ± 0.10°
0.0° ± 0°6'
外倾角

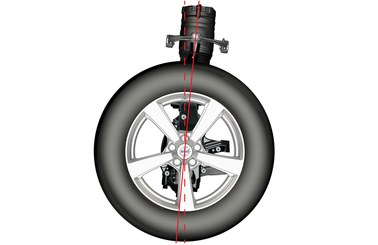

该图示系显示负外倾角、以及对应垂直线的虚线。
测量每一侧的外倾角，前方
XC60
-0.76° ± 0.70°
-0°45'36" ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
S60 (11-) 底盘 1 2WD
S60 (11-) 底盘 3 2WD
S60 (11-) 底盘 1 4WD
S60 (11-) 底盘 3 4WD
-0.94° ± 0.70°
-0°56'24" ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
S60 (11-) 底盘 2 2WD
S60 (11-) 底盘 2 4WD
S60 (11-) 底盘 E 4WD
-1.15° ± 0.70°
-1°09' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
S60L 2WD
S60L 4WD
S60L Hybrid
-0.94° ± 0.70°
-0°56'24" ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
V60 (11-) 底盘 3 D82PHEV
V60 (11-) 底盘 1 2WD
V60 (11-) 底盘 3 2WD
V60 (11-) 底盘 1 4WD
V60 (11-) 底盘 3 4WD
V60 (11-) 底盘 P (警车)
-0.94° ± 0.70°
-0°56'24" ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
V60 (11-) 底盘 2 2WD
V60 (11-) 底盘 2 4WD
V60 (11-) 底盘 E 4WD
-1.15° ± 0.70°
-1°09' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
S60 CC
V60 CC
-0.95° ± 0.70°
-0°57' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
V70 (08-) 底盘 2
-1.13° ± 0.70°
-1°07'48'' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
V70 (08-) 底盘 3
V70 (08-) 底盘 P (警车)
-0.81° ± 0.70°
-0°48'36'' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
V70 (08-) 底盘 T (计程车)
-0.73° ± 0.70°
-0°43'48'' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
XC70 (08-) 底盘 1
XC70 (08-) 底盘 2
-0.83° ± 0.50°
-0°49'48'' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
XC70 (08-) 底盘 P 左驾车 (警车)
XC70 (08-) 底盘 P 右驾车 (警车)
-0.83° ± 0.50°
-0°49'48'' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
XC70 (08-) 底盘 T (计程车)
-0.77° ± 0.50°
-0°46'12'' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S80 (07-) 底盘 1
S80 (07-) 底盘 3
-0.81° ± 0.70°
-0°48'36'' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
S80 (07-) 底盘 2
-1.14° ± 0.70°
-1°08'24'' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
S80 (07-) 底盘 P (警车)
-1.14° ± 0.70°
-1°08'24'' ± 0°42'
0.0° ± 0.70°
0.0° ± 0°42'
S80 (07-) 底盘 T (计程车)
-0.73° ± 0.70°
-0°43'48'' ± 0°42'
0.0° ± 0.70°
0.0°± 0°42'
S80L
RHS -0.79° ± 0.35°
LHS -0.49° ± 0.35°
RHS -0°47'24'' ±0° 21''
LHS -0° 29'24''±0° 21'
0.35° ± 0.35°
0°21' ± 0°21'
测量每一侧的外倾角，后方
XC60
-0.83° ± 0.7°
-0°49'48" ± 0°42'
0.0° ± 1.50°
0.0° ± 1°30'
S60 (11-) 底盘 1 2WD
S60 (11-) 底盘 3 2WD
S60 (11-) 底盘 1 4WD
S60 (11-) 底盘 3 4WD
-1.33° ± 1.0°
-1°19'48" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S60 (11-) 底盘 2 2WD
S60 (11-) 底盘 2 4WD
S60 (11-) 底盘 E 4WD
-1.58° ± 1.0°
-1°34'48" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S60L 2WD
S60L 4WD
-1.39° ± 1.0°
-1°23'24" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S60L Hybrid
-1.30° ± 1.0°
-1°18' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
V60 (11-) 底盘 1 不含车身自动水平调节系统 (NIVOMAT)
V60 (11-) 底盘 3 不含车身自动水平调节系统 (NIVOMAT)
-1.33° ± 1.0°
-1°19'48" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
V60 (11-) 底盘 1 车身自动水平调节系统 (NIVOMAT)
V60 (11-) 底盘 3 车身自动水平调节系统 (NIVOMAT)
V60 (11-) 底盘 P (警车)
-1.31° ± 1.0°
-1°18'36" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
V60 (11-) 底盘 2 2WD
V60 (11-) 底盘 2 4WD
V60 (11-) 底盘 E 4WD
-1.58° ± 1.0°
-1°34'48" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
V60 (11-) D82PHEV
-1.36° ± 1.0°
-1°21'36" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S60 CC
V60 CC
-1.14° ± 1.0°
-1°08'24" ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
V70 (08-) 底盘 2
-1.57° ± 1.0°
-0°34'12'' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
V70 (08-) 底盘 3
V70 (08-) 底盘 P (警车)
-1.21° ± 1.0°
-1°12'36'' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
V70 (08-) 底盘 T (计程车)
-1.06° ± 1.0°
-1°03'36'' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
XC70 (08-) 底盘 1 车身自动水平调节系统 (NIVOMAT)
XC70 (08-) 底盘 2 车身自动水平调节系统 (NIVOMAT)
-0.77° ± 0.7°
-0°46'12'' ± 0°42'
0.0° ± 1.50°
0.0° ± 1°30'
XC70 (08-) 底盘 1 不含车身自动水平调节系统 (NIVOMAT)
XC70 (08-) 底盘 2 不含车身自动水平调节系统 (NIVOMAT)
-0.85° ± 0.70°
-0°51' ± 0°42''
0.0° ± 1.50°
0.0° ± 1°30'
XC70 (08-) 底盘 P (警车)底盘
-0.58° ± 0.70°
-0°34'48'' ± 0°42'
0.0° ± 1.50°
0.0° ± 1°30'
XC70 (08-) 底盘 T (计程车)
-0.65° ± 0.70°
-0°39' ± 0°42'
0.0° ± 1.50°
0.0° ± 1°30'
S80 (07-) 底盘 1 不含车身自动水平调节系统 (NIVOMAT)
S80 (07-) 底盘 3 不含车身自动水平调节系统 (NIVOMAT)
-1.46° ± 1.0°
-1°27'36'' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S80 (07-) 底盘 1 车身自动水平调节系统 (NIVOMAT)
S80 (07-) 底盘 3 车身自动水平调节系统 (NIVOMAT)
-1.47° ± 1.0°
-1°28'12'' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S80 (07-) 底盘 2
-1.73° ± 1.0°
-1°43'48'' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S80 (07-) 底盘 P (警车)
-1.70° ± 1.0°
-1°42' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S80 (07-) 底盘 T (计程车)
-1.21° ± 1.0°
-1°12'36'' ± 1°0'
0.0° ± 1.50°
0.0° ± 1°30'
S80L
-1.46° ± 0.50°
-1°27'36'' ± 0°30'
0.0° ± 0.50°
0.0° ± 0°30'
后倾角

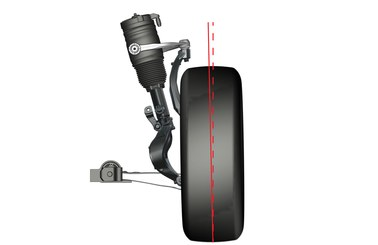

该图示系显示正后倾角。
测量每一侧的后倾角，前方
V70 (08-) 底盘 2
2.95° ± 0.50°
2°57' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
V70 (08-) 底盘 3
V70 (08-) 底盘 P (警车)
V70 (08-) 底盘 T (计程车)
2.75° ± 0.50°
2°45' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
XC70 (08-) 底盘 1
XC70 (08-) 底盘 2
XC70 (08-) 底盘 P (警车)
XC70 (08-) 底盘 T (计程车)
2.55° ± 0.50°
2°33' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S80 (07-) 底盘 1
S80 (07-) 底盘 3
S80 (07-) 底盘 T (计程车)
2.75° ± 0.50°
2°45' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S80 (07-) 底盘 2
S80 (07-) 底盘 P (警车)
2.95° ± 0.50°
2°57' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S80L
2.75° ± 0.50°
2°45' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
XC60 工厂代码：22 (EU)
2.70° ± 0.50°
2°42' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
XC60 工厂代码：36 (CH)
2.80° ± 0.50°
2°48' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S60 (11-) 底盘 1 2WD
S60 (11-) 底盘 3 2WD
S60 (11-) 底盘 1 4WD
S60 (11-) 底盘 3 4WD
2.85° ± 0.50°
2°51' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S60 (11-) 底盘 2 2WD
S60 (11-) 底盘 2 4WD
S60 (11-) 底盘 E 4WD
2.95° ± 0.50°
2°57' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
V60 (11-) 底盘 3 D82PHEV
V60 (11-) 底盘 1 2WD
V60 (11-) 底盘 3 2WD
V60 (11-) 底盘 1 4WD
V60 (11-) 底盘 3 4WD
V60 (11-) 底盘 P (警车)
2.85° ± 0.50°
2°51' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
V60 (11-) 底盘 2 2WD
V60 (11-) 底盘 2 4WD
V60 (11-) 底盘 E 4WD
2.95° ± 0.50°
2°57' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S60L
2.85° ± 0.50°
2°51' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'
S60 CC
V60 CC
2.90° ± 0.50°
2°54' ± 0°30'
0.0° ± 0.70°
0.0° ± 0°42'

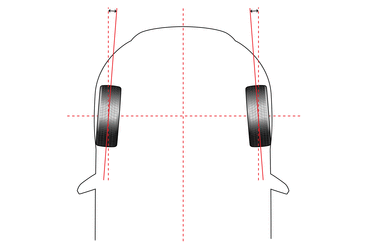

束角
调整为正值会产生内束角 (toe-in)，而调整为负值则会产生外束角 (toe-out)。
注意！
所有已发布的束角值均适用于束角测量之总值 (左、右轮一并合计)。
用来测量两个前轮的束角
V70（08-）
XC70 (08-)
S80 (07-)
0.20°± 0.20°
0°12' ± 0°12'
0.10°± 0.10°
0°6'± 0°6'
S80L
0.20°± 0.20°
0°12' ± 0°12'
0.10°± 0.10°
0°6'± 0°6'
XC60
0.20°± 0.20°
0°12' ± 0°12'
0.10°± 0.10°
0°6'± 0°6'
S60 (11-)
V60（11-）
0.24° ± 0.15°
0°14'24'' ± 0°9'
0.12° ± 0.10°
0°7'12'' ± 0°6'
S60L
0.24° ± 0.15°
0°14'24'' ± 0°9'
0.12° ± 0.10°
0°7'12'' ± 0°6'
S60 CC
V60 CC
0.24° ± 0.15°
0°14'24'' ± 0°9'
0.12° ± 0.10°
0°7'12'' ± 0°6'
用来测量两个后轮的束角
V70（08-）
XC70 (08-)
0.20°± 0.20°
0°12' ± 0°12'
0.10°± 0.10°
0°6'± 0°6'
S80 (07-)
S80L
0.16° ± 0.20°
0°9'36'' ± 0°12'
0.08° ± 0.10°
0°4'48'' ± 0°6'
XC60
0.20°± 0.20°
0°12' ± 0°12'
0.1° ± 0.10°
0°6'± 0°6'
S60 (11-)
V60（11-）
0.30° ± 0.20°
0°18' ± 0°12'
0.15° ± 0.10°
0°9' ± 0°6'
S60L
0.30° ± 0.20°
0°18' ± 0°12'
0.15° ± 0.10°
0°9' ± 0°6'
S60 CC
V60 CC
0.30° ± 0.20°
0°18' ± 0°12'
0.15° ± 0.10°
0°9' ± 0°6'
