信号说明，电话模块（PHM）
信号规格
概述
除非在表格栏后的括弧中另外指明，否则，下面所给数值都是第1栏中的相应端子和第2栏中的端子#C1-6（电源接地）之间的数值。
注意！
在开始测量前，连接分析盒，并检查接地连接，是很重要的。
控制模块与组件之间可能有几个连接和接头。有关这方面的更多信息，请参阅“电路图”中的相关章节。
U =
直流（DC）电压以伏特（V）为单位
U AC =
交流（AC）电压以伏特（V）为单位
U bat =
蓄电池电压（V）
f =
频率以赫兹（Hz）为单位
U low =
电压大约为0 V
t =
时间以秒为单位）
PWM =
脉冲宽度调谐信号以%为单位
信号表，接头C1
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
#1
#C1:1
ON CALL和SOS开关的启动信号和诊断信号
未压下 = 5 V
压下ON CALL = 大月 1.5 V
压下SOS = 0.9 V
未压下 = 5 V
压下ON CALL = 大月 1.5 V
压下SOS = 0.9 V
仅限于Volvo On Call
#2
#C1:2
ON CALL和SOS开关的诊断信号
U = 4.50-4.75 V
U = 4.50-4.75 V
仅限于Volvo On Call
#3
#C1:3
电压供应，SOS开关图示
U = 0-12 V
U = 0-12 V
仅限于Volvo On Call
#4
#C1:4
电压供应，ON CALL开关图示
U = 0-12 V
U = 0-12 V
仅限于Volvo On Call
#5
#C1:5
电源+30
U = U batn
U = U batn
-
#6
#C1:6
电源接地
U = U lown
U = U lown
-
#7
#C1:7
私密电话，电压馈电（不适用于S60 11-）
U = U batn
U = U batn
-
#8
#C1:8
私密电话，吊架信号（不适用于S60 11-）
难以测量
#9
#C1:9
-
-
-
-
#10
#C1:10
-
-
-
-
#11
#C1:11
CAN（L）
U = 1.5-2.5 V
U = 1.5-2.5 V
在通讯期间
#12
#C1:12
CAN（H）
U = 2.0-3.5 V
U = 2.0-3.5 V
在通讯期间
#13
#C1:13
ON CALL和SOS开关的信号接地
U = U lown
U = U lown
仅限于Volvo On Call
#14
#C1:14
信号接地，辅助麦克风
U = U lown
U = U lown
仅限于Volvo On Call
#15
#C1:15
信号，备用话筒
U = 5 V
U = 5 V
仅限于Volvo On Call
#16
#C1:16
-
-
-
-
#17
#C1:17
SRS的防撞拉索
脉冲宽度调谐信号 = 50%
正常值f = 9-11 Hz
记录到踫撞f = 250 Hz长达5秒
脉冲宽度调谐信号 = 50%
正常值f = 9-11 Hz
记录到踫撞f = 250 Hz长达5秒
-
#18
#C1:18
私密电话，接地（不适用于S60 11-）
U = U lown
U = U lown
-
#19
#C1:19
私密电话，麦克风信号（不适用于S60 11-）
话筒有声音时为交流电压
话筒有声音时为交流电压
难以测量
#20
#C1:20
私密电话，扬声器信号（不适用于S60 11-）
喇叭有声音时为交流电压
喇叭有声音时为交流电压
难以测量
#21
#C1:21
-
-
-
-
#22
#C1:22
-
-
-
-
信号表，接头C2
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
-
#C2:1
信号，电话天线
天线信号
天线信号
-
-
#C2:2
接地，电话天线
U = U lown
U = U lown
-
信号表，接头C3
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
#21
#C3:1
到SIM卡的时钟信号
数字信号
数字信号
-
#22
#C3:2
信号接地，SIM卡
U = U lown
U = U lown
-
#23
#C3:3
电源，SIM卡
-
#24
#C3:4
通讯线，SIM卡
数字信号
数字信号
-
#25
#C3:5
控制信号，SIM卡
数字信号
数字信号
-
#26
#C3:6
诊断线，SIM卡
数字信号
数字信号
0 = SIM卡座插入 = 1057 Ω
1 = SIM卡座缺失 = 0 Ω

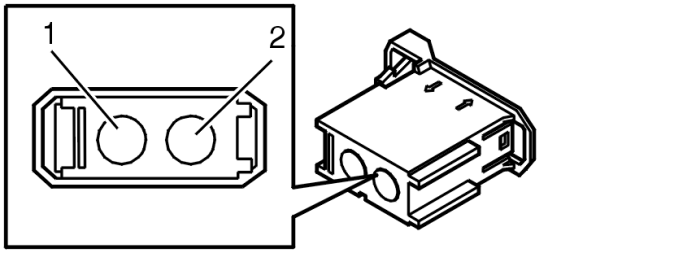

信号表，接头C4
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
-
#C4:1
MOST 输入信号
MOST网络启动时的光纤输入信号
MOST网络启动时的光纤输入信号
-
-
#C4:2
MOST信号
MOST 网络启动时的光纤输出信号
MOST 网络启动时的光纤输出信号
-
信号表，接头C5
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
-
#C5:1
信号，GPS天线
天线信号
天线信号
-
-
#C5:2
接地，GPS天线
U = U lown
U = U lown
-
信号表，私密电话接头（不适用于S60 11-）
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
#22
#1
手机，话筒信号
话筒有声音时为交流电压
话筒有声音时为交流电压
难以测量
#23
#2
手机，喇叭信号
喇叭有声音时为交流电压
喇叭有声音时为交流电压
难以测量
#24
#4
手机，叉簧信号
难以测量
#25
#3
手机，接地
U = U lown
U = U lown
-
#26
#5
手机，电源电压
U = 大约10 V
U = 大约10 V
-

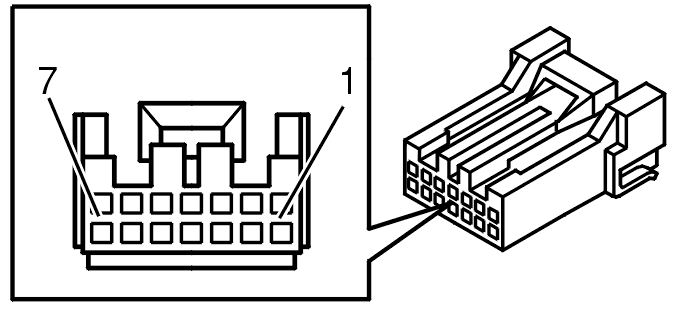

信号表，接头，Volvo On Call开关
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 怠速 n
n 杂项 n
#13
#1
信号，备用话筒
U = 5 V
U = 5 V
-
#14
#2
信号接地，辅助麦克风
U = U lown
U = U lown
-
#15
#3
电压供应，SOS开关图示
U = 0-12 V
U = 0-12 V
-
#16
#4
电压供应，ON CALL开关图示
U = 0-12 V
U = 0-12 V
-
#17
#5
ON CALL和SOS开关的启动信号和诊断信号
未压下 = 5 V
压下ON CALL = 大月 1.5 V
压下SOS = 0.9 V
未压下 = 5 V
压下ON CALL = 大月 1.5 V
压下SOS = 0.9 V
-
#18
#6
ON CALL和SOS开关的诊断信号
U = 4.50-4.75 V
U = 4.50-4.75 V
-
#19
#7
ON CALL和SOS开关的信号接地
U = U lown
U = U lown
-
