信号规格，驻车辅助摄影机 （PAC）
信号规格，驻车辅助摄影机 （PAC）

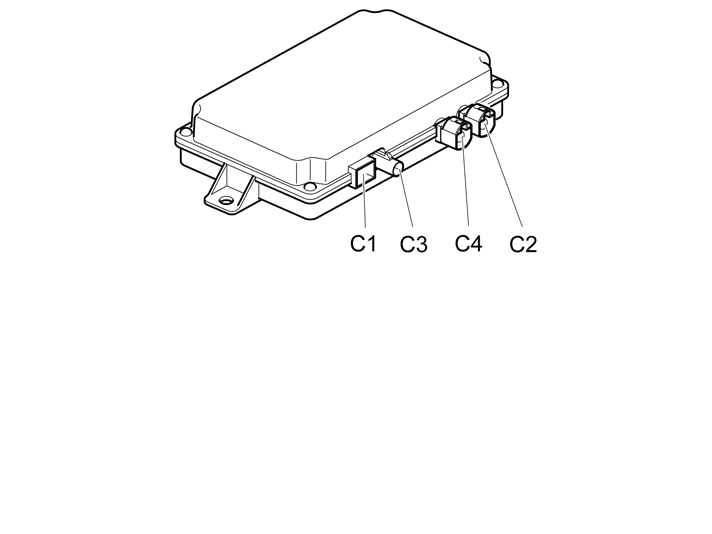

概述
U=
直流（DC）电压以伏特（V）为单位
U AC=
交流电压以伏特（V）为单位
U bat =
蓄电池电压（V）
f =
频率以赫兹（Hz）为单位
U low=
电压大约为 0 V
t =
时间以秒为单位
PWM =
脉冲宽度调谐信号以%为单位
能效比% =
工作周期（脉波比率）（以百分比（%）为单位）

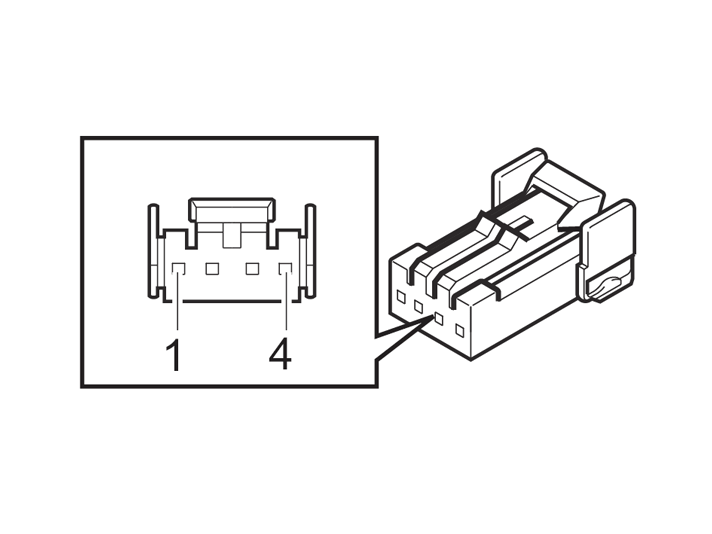

信号表，接头C1
由于拔下连接器后，将切断控制模块的电源，所以，不能测量控制模块上的这一接头。而应在连接器上测量。
n 端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
C1-1
电源接地
0 V
C1-2
CAN_H低速网络通讯
0-5 V
C1-3
CAN L低速网络通讯
0-5 V
C1-4
电源供应
7-18 V

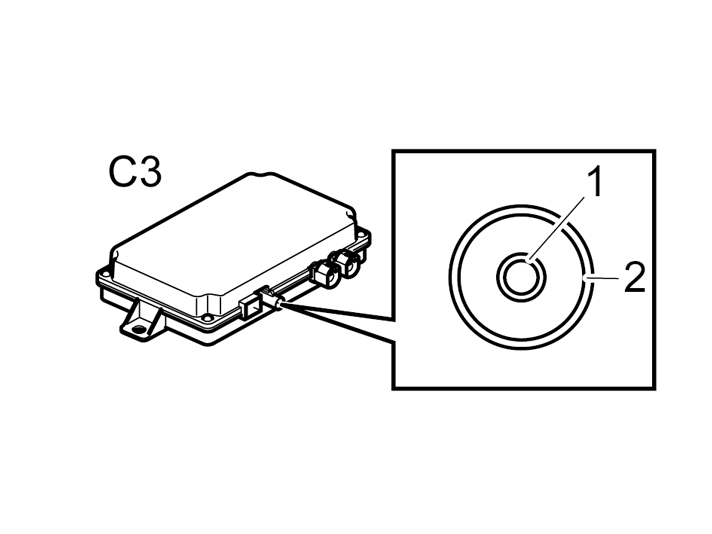

信号表，接头C3
n 端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
C3-1
视频信号，显示屏
0-1 V
C3-S
电线保护接地
0 V
视频电线具有保护接地，以便应对干扰。

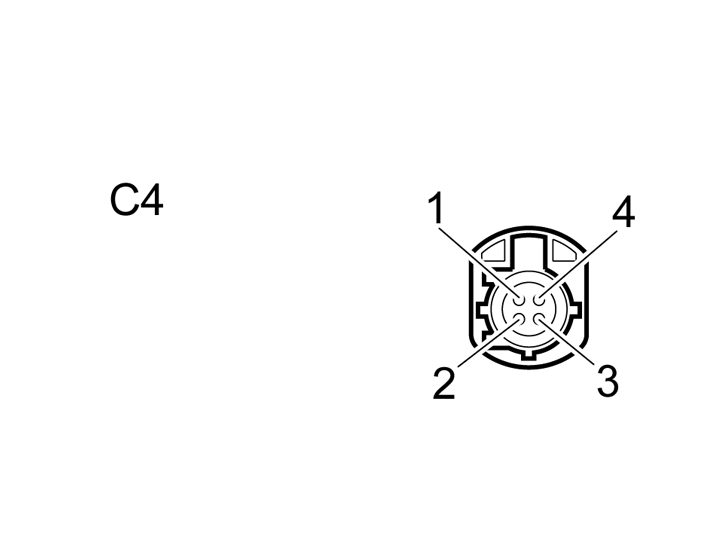

信号线，连接器 C4（仅限日本）
n 端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
C4-1
电源，侧视摄影机
12 V
在这一接头上测量电流会导致 ECU 短路。
C4-2
视频信号
0-2 V
C4-3
接地，侧视摄影机
0 V
C4-4
视频信号 +
0-2 V
C4-S
电线保护接地
视频电线具有保护接地，以便应对干扰。侧视摄影机没有经由电线保护接地进行接地。而是经由 C3-3 单独接地。

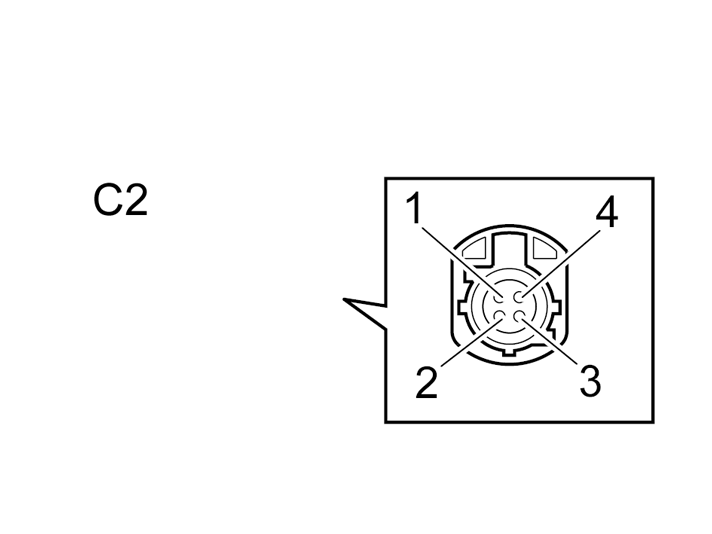

信号表，接头C2
n 端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
C2-1
电源，后部摄影机
12 V
C2-2
LVDS-
0-500 mV
C2-3
LIN 通讯，后部摄影机
0-12 V
C2-4
LVDS+
0-500 mV
C2-S
电线保护接地
0 V
视频电线具有保护接地，以便应对干扰。后部摄影机也通过电线保护接地进行接地。
