信号说明，方向盘角度传感器模块（SAS）
信号说明，方向盘角度传感器模块（SAS）
概述
以下所提供的数值均适用于相应端子 (栏 1) 与接地 (#A:2) 之间。若非此情况则会显示在括号内。
注意！
读取读数前连接分析盒并且检查接地端子是很重要的。
U=
直流（DC）电压以伏特（V）为单位
U AC=
交流（AC）电压以伏特（V）为单位
U bat =
蓄电池电压
F =
频率以赫兹（Hz）为单位
U low=
电压大约为 0 V
t =
时间以秒（S）为单位
PWM =
脉冲宽度调节

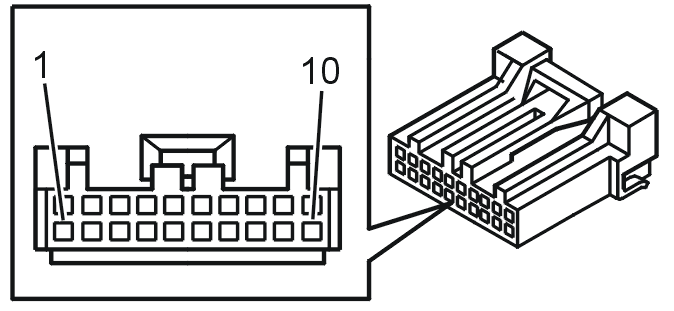

接头 A
n 分析盒的端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#1
#A:1
-
-
-
#2
#A:2
接地
U = U lown
-
#3
#A:3
CAN L
在通讯期间:
U = 1.5-2.5 V
-
#4
#A:4
CAN H
在通讯期间:
U = 2.0-3.5 V
-
#5
#A:5
-
-
-
#6
#A:6
LIN
在通讯期间:
U = 0 V- U batn
-
#7
#A:7
LIN
在通讯期间:
U = 0 V- U batn
中央电子模块(CEM)
#8
#A:8
电源供应
U= U batn
15-电源来自点火开关。
#9
#A:9
-
-
-
#10
#A:10
喇叭
U = U 低n
启动时对地短路。
