U =

直流电压以伏特 (V) 为单位

U AC =

交流电压以伏特 (V) 为单位

U bat =

蓄电池电压以伏特 (V) 为单位

f =

频率以赫兹 (Hz) 为单位

U low =

电压大约为0 V

t =

时间以秒 (s) 为单位

PWM =

脉冲宽度模块化的信号单位为%

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 点火开关关闭 n

n 启动/未启动 n

n 打开点火开关 n

n 启动/未启动 n

n 杂项 n

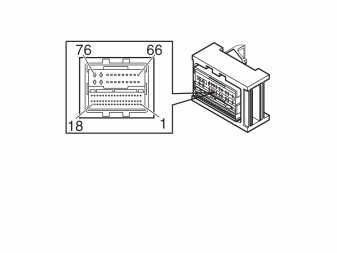

#A1

#C1:1

备用

-

#A2

#C1:2

加热式挡风玻璃继电器，控制信号

U batn

U 低电压 / U batn

适用于生产周2013年第20周及之后的V70、XC70、S80、S80L

#A3

#C1:3

碰撞信号，输出信号

U lown

U bat/U 低电压n

至发动机控制模块 (ECM) 的碰撞信号

在混合动力车方面，该信号也会发送到蓄电池能量控制模块 (BECM)

#A4

#C1:4

左前转向信号灯，电源

U lown

U bat-U 低/U 低n

熄火后，闪光警示灯仍工作。

#A5

#C1:5

制动灯开关，输出信号

U bat/U 低电压n

至发动机控制模块 (ECM) 的信号

#A6

#C1:6

发动机控制模块 (ECM)，唤醒

U lown

U bat/U 低电压n

-

#A7

#C1:7

备用

-

#A8

#C1:8

辅助照明灯继电器，控制信号

U = 0 V

U = U 低 / U = 0 V

附加配件

#A9

#C1:9

舒适继电器，控制信号

U batn

U 低电压 / U batn

-

#A10

#C1:10

前照灯清洁，控制信号

U batn

U 低电压 / U batn

-

#A11

#C1:11

继电器，喇叭，控制信号

U 低电压 / U batn

-

#A12

#C1:12

电动转向模块，控制信号

U bat，熄火

否则为频率信号

-

#A13

#C1:13

继电器15供电，控制信号

U batn

u n 低n

配电盒，发动机室

#A14

#C1:14

备用

-

#A15

#C1:15

右前行车灯，右侧行车灯，供电电压

U bat/U 低电压n

适用于S60/V60/XC60，右前还应配备 LED。

#A16

#C1:16

离合器踏板传感器，外部，供电电压

U lown

U = 5 V

-

#A17

#C1:17

备用

-

#A18

#C1:18

左前行车灯，左侧行车灯，供电电压

U bat/U 低电压n

适用于S60/V60/XC60，左前还应配备 LED 灯。

#A19

#C1:19

LIN，左侧前照灯控制模块 (LHCU)

通信期间的电压为0 V - U batn

2012年款前的车辆上的备件

#A20

#C1:20

LIN，右侧前照灯控制模块 (RHCU)

通信期间的电压为0 V - U batn

2012年款前的车辆上的备件

#A21

#C1:21

备用

-

#A22

#C1:22

备用

-

#A23

#C1:23

备用

-

#A24

#C1:24

备用

-

#A25

#C1:25

备用

-

#A26

#C1:26

备用

-

#A27

#C1:27

备用

-

#A28

#C1:28

清洗液液位，开关

U 低在正常液位

U bat液位低于1升

-

#A29

#C1:29

倒车开关，输入信号

-

仅限手动

#A30

#C1:30

MS-CAN H

通信期间电压为2.0-3.5 V

-

#A31

#C1:31

MS-CAN L

通信期间电压为1.5-2.5 V

-

#A32

#C1:32

备用

-

#A33

#C1:33

备用

-

#A34

#C1:34

离合器踏板传感器，外部，输入信号

-

0 - 5 V

-

#A35

#C1:35

前桥传感器，控制信号

U lown

U=0-5 V 点火开关打开

2012年款前的车辆上的备件

#A36

#C1:36

前桥传感器，电源

U lown

U = 5 V

2012年款前的车辆上的备件

#A37

#C1:37

备用

-

#A38

#C1:38

备用

-

#A39

#C1:39

发动机罩，开关 1

发动机盖关闭时：U 低n

发动机盖打开时：U 低-U batn

脉冲信号，f=100 Hz

#A40

#C1:40

制动液液位，开关

U 低在正常液位

U 蓄电池在低液位

-

#A41

#C1:41

起动按钮1，输出信号

U bat/U 低电压n

#C3-3至发动机控制模块 (ECM) 的连接。

#A42

#C1:42

冷却液液位传感器，开关

U 低在正常液位

U 蓄电池在低液位

-

#A43

#C1:43

发动机罩，开关 2

发动机盖打开时：U 低n

发动机盖关闭时：U 低-U batn

脉冲信号，f=100 Hz

仅限生产周2014年第20周及之后配备发动机遥控起动的车辆

#A44

#C1:44

备用

-

#A45

#C1:45

备用

-

#A46

#C1:46

备用

-

#A47

#C1:47

LIN总线 2

通信期间的电压为0 V - U batn

警笛控制模块 (SCM)

#A48

#C1:48

LIN总线 8

通信期间的电压为0 V - U batn

雨刮器电机模块 (WMM)

#A49

#C1:49

LIN总线 8

通信期间的电压为0 V - U batn

蓄电池监测传感器 (BMS)

#A50

#C1:50

备用

-

#A51

#C1:51

备用

-

#A52

#C1:52

离合器踏板传感器，外部，接地

U lown

-

#A53

#C1:53

前桥传感器，接地

U 低电压/U 低电压n

2012年款前的车辆上的备件

#A54

#C1:54

电子接地

U = U lown

-

#A55

#C1:55

左远光灯，电源

U batn

U bat/U 低电压n

-

#A56

#C1:56

前方，左侧日间行车灯

-------------------------------

左/右驻车灯，电源

U lown

U bat/U 低电压n

左前方日间行车灯仅适用于生产周2013年第20周及之后配备专用驻车灯的车辆

------------------------------

左/右驻车灯，电源适用于生产周2013年第20周及之后的S60、XC60、V60、S60L

#A57

#C1:57

右前日间行车灯

U lown

U bat/U 低电压n

仅适用于生产周2013年第20周及之后配备专用日间行车灯的车辆

#A58

#C1:58

备用

-

#A59

#C1:59

备用

-

#A60

#C1:60

警笛控制模块 (SCM)，供电电压

U batn

-

#B1

#C1:61

备用

-

#B2

#C1:62

备用

-

#B3

#C1:63

继电器15供电，供电电压

U lown

U batn

配电盒，发动机室

#B4

#C1:64

右近光灯，电源

U lown

U bat/U 低电压n

-

#B5

#C1:65

后部清洗，清洗器电机，电源

---------------------------------

加热式方向盘模块 (HSWM)，电源

U lown

U bat/U 低电压n

针对生产周为2013年第20周及之后的车辆，这仅适用于 S80 以及 V70、XC70 的清洗器电机

-----------------------------------

加热式方向盘模块 (HSWM) 电源供应仅用于生产周为2013年第20周及之后的 S60、S60L、V60 以及 XC60

#B6

#C1:66

右前转向信号灯，电源

U lown

U bat-U 低/U 低n

熄火后，闪光警示灯仍工作。

#B7

#C1:67

备用

-

#B8

#C1:68

备用

-

#B9

#C1:69

备用

-

#B10

#C1:70

备用

-

#B11

#C1:71

左前雾灯，电源

U lown

U bat/U 低电压n

在S60/V60上的备件

#B12

#C1:72

右前雾灯，电源

U lown

U bat/U 低电压n

在S60/V60上的备件

#B13

#C1:73

右远光灯，电源

U bat/U 低电压n

-

#B14

#C1:74

前向雷达 (FLR)，15-供电电源

U lown

U batn

-

#B15

#C1:75

左近光灯，电源

U lown

U bat/U 低电压n

-

#B16

#C1:76

前部清洗，清洗器电机，电源

--------------------------------

加热式挡风玻璃，控制信号继电器

U batn

U bat/U 低电压n

---------------

U 低电压 / U batn

针对生产周为2013年第20周及之后的车辆，这仅适用于 S80 以及 V70 的清洗器电机。

-----------------------------------

加热式挡风玻璃继电器控制仅用于生产周为2013年第20周及之后的 S60、S60L、V60 以及 XC60

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 点火开关关闭 n

n 启动/未启动 n

n 打开点火开关 n

n 启动/未启动 n

n 杂项 n

#C1

#C2:1

备用

-

#C2

#C2:2

后窗除霜器，控制信号

U batn

U 低电压 / U batn

-

#C3

#C2:3

折叠式头枕

-------------------------------------------

清洗器电机继电器，后部清洗，控制信号

U batn

U 低电压 / U batn

适用于生产周为2013年第19周及之前配备折叠式头枕的车辆

----------------------------------------------

清洗器电机继电器仅适用于生产周为2013年第20周及之后的 V60 以及 XC60

#C4

#C2:4

后部雨刮器电机，控制信号

-

U 低电压 / U batn

-

#C5

#C2:5

继电器15供电，控制信号

U batn

U lown

乘客舱内的配电箱

#C6

#C2:6

驻车制动器开关

-

U 低电压 / U batn

未使用在配备电动驻车制动器 (EPB) 的车辆上。针对含电动驻车制动器 (EPB) 的特定版本，针脚C2:6与驻车制动器模块 (PBM) 上的针脚C1:8相连接，但并无功能。

#C7

#C2:7

LIN总线 2

通信期间的电压为0 V - U batn

心跳传感器 (HBS) 与质量移动传感器 (MMS)。(含全景式天窗的XC60才有动静传感器。) (2011年款以前的车型才有心跳传感器。)

#C8

#C2:8

LIN总线 0

通信期间的电压为0 V - U batn

-

#C9

#C2:9

中央高位制动器灯，电源

U bat/U 低电压n

仅限旅行车

#C10

#C2:10

左后车门中控锁电机，开关

如果车门开启，U batn

U 低在其他位置

车门开关

#C11

#C2:11

左前车门中控锁电机，开关

如果车门开启，U batn

U 低在其他位置

车门开关

#C12

#C2:12

备用

-

#C13

#C2:13

扩展式 CAN L，终端

通信期间电压为1.5-2.5 V

-

#C14

#C2:14

扩展式 CAN H，终端

通信期间电压为2.0-3.5 V

-

#C15

#C2:15

燃油油位传感器，喷射器侧

U lown

U=0.5-4 V

脉冲信号 (PWM)，f = 5 Hz（弹性燃料车辆的 f = 1 Hz）

#C16

#C2:16

加速踏板位置传感器，电源

U lown

U = 5 V

-

#C17

#C2:17

辅助蓄电池电压

U batn

仅限配备发动机自动起动/停止功能的车辆。

电压可能不同于车辆的其它电压。首先当辅助蓄电池与车辆的电气系统（辅助蓄电池继电器已启动）相连接时，例如当蓄电池进行充电时，电压与车内其它的电压一样高。

#C18

#C2:18

地面照明，控制电压

U 低电压 / U batn

仅限某些版本

#C19

#C2:19

行李箱尾门照明，输出接地控制信号

-

仅用于生产周为2013年第20周及之后的 V60 以及 XC60

#C20

#C2:20

清洗器电机继电器，前部清洗，控制信号

--------------------------------

加热式方向盘模块 (HSWM) 继电器，控制信号

U batn

U 低电压 / U batn

清洗器电机继电器仅适用于生产周为2013年第20周及之后的S60、S60L、V60和XC60

-----------------------------------

加热式方向盘模块 (HSWM) 继电器仅适用于 V70、XC70、S80 以及 S80L

#C21

#C2:21

备用

-

#C22

#C2:22

遮阳帘，上升控制信号

-

U 低电压 / U batn

仅限 S60L

#C23

#C2:23

乘客座椅安全带提示灯传感器

n n

U 低电压 / U batn

-

#C24

#C2:24

尾门锁单元

U 低电压 / U batn

信号断路

#C25

#C2:25

备用

-

#C26

#C2:26

制动灯数据链路接头

U lown

U 低电压 / U batn

以及指定的制动踏板开关

#C27

#C2:27

启动按钮1，输入/输出信号

U bat/U 低电压n

至无钥匙车辆模块 (KVM) 的信号

#C28

#C2:28

右后车门中控锁电机，开关

如果车门开启，U batn

U 低在其他位置

车门开关

#C29

#C2:29

右前车门中控锁电机，开关

如果车门开启，U batn

U 低在其他位置

车门开关

#C30

#C2:30

尾门锁单元/尾门中控锁电机，开关

U bat，如果尾门开启

U 低在其他位置

行李箱盖中控锁电机：S80/S60/XC60

行李箱盖锁装置：V70/XC70/V60

#C31

#C2:31

扩展式 CAN L

通信期间电压为1.5-2.5 V

-

#C32

#C2:32

扩展式 CAN H

通信期间电压为2.0-3.5 V

-

#C33

#C2:33

燃油油位传感器，泵侧

U lown

U=0.5-4 V

脉冲信号 (PWM)，f = 5 Hz（弹性燃料车辆的 f = 1 Hz），

#C34

#C2:34

加速踏板位置传感器，输入信号

-

U = 0-5 V

-

#C35

#C2:35

后桥传感器，控制信号

U 低电压/U 低电压n

U=0-5 V 点火开关打开

2012年款前的车辆上的备件

#C36

#C2:36

后桥传感器，电源

U 低电压/U 低电压n

U = 5 V

2012年款前的车辆上的备件

#C37

#C2:37

遮阳帘，下降控制信号

--------------------------------

行李箱照明输入信号反馈诊断

U batn

U 低电压 / U batn

遮阳帘仅适用于 S60L

-----------------------------------

反馈信号仅适用于生产周为2013年第20周及之后的V60以及XC60

该信号是用来诊断其中一个行李箱照明灯是否已连接

#C38

#C2:38

备用

-

#C39

#C2:39

尾门锁单元

-

锁信号，仅限V70/V60/XC70

生产周2010年第46周及之后的车辆备用件。

#C40

#C2:40

备用

-

#C41

#C2:41

离合器踏板开关，内部，75%。

U 低电压 / U batn

至发动机控制模块 (ECM) 和变速箱控制模块 (TCM) 的信号

#C42

#C2:42

离合器踏板开关，内部，75%。

U 低电压 / U batn

-

#C43

#C2:43

无钥匙车辆模块 (KVM) 与遥控接收器 (RKE) 之间的LIN桥接

通信期间的电压为U V 低 - U batn

仅限配备无钥匙进入 (KVM) 的车辆

#C44

#C2:44

左后转向信号灯，电源

U lown

U bat-U 低/U 低n

熄火后，闪光警示灯仍工作。

#C45

#C2:45

制动灯开关，输入信号

U bat/U 低电压n

-

#C46

#C2:46

后方地面照明，前方与后方车身门槛装饰条照明，控制电压

-

U 低电压 / U batn

仅限某些版本

#C47

#C2:47

右后驻车灯，电源

U bat/U 低电压n

-

#C48

#C2:48

车牌照明，电源

U bat/U 低电压n

-

#C49

#C2:49

左后驻车灯，电源

U bat/U 低电压n

-

#C50

#C2:50

用于2012年款及之前的车辆：紧急制动灯，电源。

用于2013年款及之后的车辆：右后雾灯，电源。

U bat/U 低电压n

-

#C51

#C2:51

燃油油位传感器，接地

U lown

-

#C52

#C2:52

加速踏板位置传感器，接地

U lown

-

#C53

#C2:53

后桥传感器，接地

U 低电压/U 低电压n

2012年款之前的车辆上的备件。

#C54

#C2:54

用于2012年款及之前的车辆：后雾灯，电源。

用于2013年款及之后的车辆：左后雾灯，电源。

U lown

U bat/U 低电压n

-

#C55

#C2:55

制动灯开关，30-电源

U batn

-

#C56

#C2:56

备用

-

#C57

#C2:57

备用

-

#C58

#C2:58

加速踏板传感器，15-供电电压 U 低n

U lown

U batn

通过继电器15供电，发动机室配电盒

#C59

#C2:59

左制动灯，

挂车制动灯信号

U bat/U 低电压n

对于V70/XC70，左右制动灯都连接到#C2:59。

#C60

#C2:60

右制动灯

U bat/U 低电压n

V70/XC70上的备件。

#D1

#C2:61

备用

-

#D2

#C2:62

油箱盖，用于解锁的供电电压

U bat/U 低电压n

-

#D3

#C2:63

尾门锁单元，解锁，电源电压

U bat/U 低电压n

-

#D4

#C2:64

后部雨刮器电机，供电电压

U lown

U batn

-

#D5

#C2:65

电源接地

U lown

-

#D6

#C2:66

心跳传感器 (HBS) 和质量移动传感器 (MMS)，30-电源

U batn

质量移动传感器仅适用于含全景式玻璃天窗的XC60。心跳传感器仅适用于2011年款之前的车辆。

#D7

#C2:67

备用

-

#D8

#C2:68

备用

-

#D9

#C2:69

右后转向信号灯，电源

U lown

U bat-U 低/U 低n

熄火后，闪光警示灯仍工作

#D10

#C2:70

行李箱的车内照明、尾门关闭开关、尾门锁定单元、前方电动座椅模块 (PSM)、驾驶员车门电动车窗升降器开关、冰箱照明、后方地面照明、前方与后方车身门槛装饰条照明、后方迎宾灯照明、电源

U lown

U batn

冰箱照明、后方地面照明、前方与后方车身门槛装饰条照明、后方迎宾灯照明仅限特定版本

#D11

#C2:71

尾门锁单元，锁定

-------------------------------------------

折叠式头枕

U bat/U 低电压n

仅限生产周为2010年第46周及之前的V70/XC70/V60。

----------------------------------------------

适用于生产周为2013年第20周及之后配备折叠式头枕的车辆

#D12

#C2:72

乘客体重传感器 (OWS)，电源

U lown

U batn

-

#D13

#C2:73

左倒车灯，电源

U lown

U bat/U 低电压n

对于V70/XC70，左右倒车灯由#C2:73供电。

#D14

#C2:74

右倒车灯，电源

U lown

U bat/U 低电压n

-

#D15

#C2:75

备用

-

#D16

#C2:76

燃油泵，电源

U lown

U bat/U 低电压n

-

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 点火开关关闭 n

n 启动/未启动 n

n 打开点火开关 n

n 启动/未启动 n

n 杂项 n

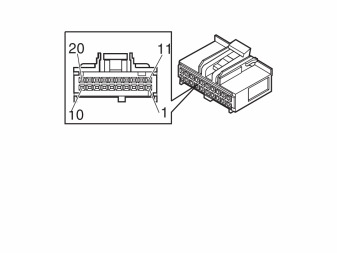

#E1

#C3:1

左/右阳光传感器，黄昏传感器和报警二极管，接地

U lown

-

#E2

#C3:2

左阳光传感器

U lown

U = 0.25 - 4.75 V

-

#E3

#C3:3

起动按钮，输入信号1

U bat/U 低电压n

-

#E4

#C3:4

起动按钮，输入信号2

U bat/U 低电压n

-

#E5

#C3:5

前向感应模块 (FSM)，15-电源

U lown

U batn

通过继电器15供电的供电电压，发动机室配电盒

#E6

#C3:6

HS-CAN H

通信期间电压为2.0-3.5 V

-

#E7

#C3:7

HS-CAN L

通信期间电压为1.5-2.5 V

-

#E8

#C3:8

备用

-

#E9

#C3:9

备用

-

#E10

#C3:10

照明启动按钮符号，供电电压

U batn

U lown

仅限带点火天线单元 (IAU) 的车辆

#E11

#C3:11

备用

-

#E12

#C3:12

喇叭，开关

U 低电压 / U batn

-

#E13

#C3:13

危险警示闪光灯，开关

U 低电压 / U batn

-

#E14

#C3:14

来自辅助约束系统模块 (SRS) 的ITO碰撞信号

至远程信息处理模块 (PHM / TEM) 的碰撞信号（Volvo On Call）（随车管家）

正常，f = 10 Hz，PWM = 50%。

记录到碰撞，f = 250 Hz，PWM = 50%，最多5秒。

-

#E15

#C3:15

备用

-

#E16

#C3:16

备用

-

#E17

#C3:17

备用

-

#E18

#C3:18

备用

-

#E19

#C3:19

微光传感器

U lown

U = 0.25 V - 4.75 V

-

#E20

#C3:20

右侧阳光传感器

U lown

U = 0.25 V - 4.75 V

-

#E21

#C3:21

备用

-

#E22

#C3:22

备用

-

#E23

#C3:23

备用

-

#E24

#C3:24

备用

-

#E25

#C3:25

备用

-

#E26

#C3:26

备用

-

#E27

#C3:27

备用

-

#E28

#C3:28

备用

-

#E29

#C3:29

备用

-

#E30

#C3:30

备用

-

#E31

#C3:31

备用

-

#E32

#C3:32

备用

-

#E33

#C3:33

备用

-

#E34

#C3:34

备用

-

#E35

#C3:35

备用

-

#E36

#C3:36

备用

-

#E37

#C3:37

危险警示闪光灯，开关照明，供电电压

如果启用，U bat - U 低n

U 低在其他位置

启用时，U bat- U 低n

#E38

#C3:38

倒档锁定，电源

-

#E39

#C3:39

警报器二极管，电源

警报器启动：大约2 V 0.5 Hz 5%能效

警报器触发：大约2 V 4 Hz 25%能效

-

#E40

#C3:40

备用

-

#E41

#C3:41

备用

-

#E42

#C3:42

正温度系数 (PTC) 加热器，控制信号

U batn

U bat-U 低/U batn

-

#E43

#C3:43

开关，行李箱盖/尾门专用锁

U lown

U 低电压 / U batn

-

#E44

#C3:44

LIN，遥控接收器模块 (RRX / RKE)

通信期间的电压为0 V - Ubat

S60/V60上的备件。

遥控器接收器 (RKE)，用于配备无钥匙进入 (KVM) 的车辆

遥控器接收器 (RRX)，用于未配备无钥匙进入 (KVM) 的车辆

#E45

#C3:45

备用

-

#E46

#C3:46

LIN总线 3

通信期间的电压为0 V - U batn

转向柱锁模块 (SCL)

#E47

#C3:47

LIN总线 3

通信期间的电压为0 V - U batn

起动控制模块 (SCU)

针对S60、V60、XC60（生产周1046起的XC60）和2012年款起的S80、S80L、V70、XC70的点火天线装置 (IAU)

#E48

#C3:48

LIN总线 1

通信期间的电压为0 V - U batn

方向盘模块 (SWM)

#E49

#C3:49

LIN总线 1

通信期间的电压为0 V - U batn

照明开关模块 (LSM)

#E50

#C3:50

备用

-

#E51

#C3:51

备用

-

#E52

#C3:52

备用

-

#E53

#C3:53

备用

-

#E54

#C3:54

备用

-

#E55

#C3:55

右前方与左前方迎宾灯，控制电压

U 低电压 / U batn

对于S80、S80L、V70和2012年款起的XC70，LED 照明也可在黑暗行驶时点亮。

#E56

#C3:56

手套箱照明，前方迎宾灯，电源

U lown

U batn

酒精锁的供电电压（选装）

#E57

#C3:57

备用

-

#E58

#C3:58

备用

-

#E59

#C3:59

备用

-

#E60

#C3:60

备用

-

#F1

#C3:61

方向盘模块 (SWM)，电源

U batn

-

#F2

#C3:62

驾驶员信息模块 (DIM)，电源

U lown

U batn

-

#F3

#C3:63

前向感应模块 (FSM) 和前向观测雷达 (FLR) 电源

U lown

U batn

-

#F4

#C3:64

备用

-

#F5

#C3:65

信息娱乐控制模块 (ICM) 和集成式音频模块 (IAM)，30-供电电压

U batn

不可用于S60/V60

#F6

#C3:66

辅助约束系统模块 (SRS)，供电电压

U lown

U batn

适用于XC60/S60/V60，还包括关闭速度模块 (CVM) 的供电电压

#F7

#C3:67

PTC加热器和电动加热式后排座椅开关，15-供电电压

U bat点火在位置II

U 低在其他位置

-

#F8

#C3:68

诊断插座 (OBDII)，供电电压

U batn

-

#F9

#C3:69

安全照明，烟灰缸照明，驻车制动器的符号照明，时钟照明与控制面板后排座椅功能，电源，

U bat-U 低/U 低n

U bat - U 低n

对于S80L，还包括遮阳帘开关以及乘客座椅（后座）开关符号照明的供电电压。

V70/XC70/S80，还包括后部耳机插座符号照明的供电电压。

仅属于特定车型的后排座椅控制面板功能与时钟

#F10

#C3:70

备用

-

#F11

#C3:71

备用

-

#F12

#C3:72

备用

-

#F13

#C3:73

温度控制模块 (CCM)，30-供电电压

-U batn

U batn

-

#F14

#C3:74

点火 (SCU) 和电子防盗锁止系统，供电电压

U batn

起动控制模块 (SCU)

针对S60、V60、XC60（生产周1046起的XC60）和2012年款起的S80、S80L、V70、XC70的点火天线装置 (IAU)

#F15

#C3:75

天窗模块 (SRM)，供电电压

U batn

-

#F16

#C3:76

内部继电器，转向柱锁模块 (SCL)，电源

U bat/U 低电压n

当插入钥匙或从起动控制模块 (SCU) 中取出钥匙时，继电器已关闭了一段时间。

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 点火开关关闭 n

n 启动/未启动 n

n 打开点火开关 n

n 启动/未启动 n

n 杂项 n

#B21

#C4:1

车顶天窗，速度信号

U batn

U bat-U 低/U batn

-

#B22

#C4:2

高位制动灯，电源

U bat/U 低电压n

仅限轿车车型

#B23

#C4:3

安全带提示灯LED，电源

U lown

U bat/U 低电压n

-

#B24

#C4:4

油箱盖，全局关闭，控制信号

U lown

U low 在通信期间以20 ms的脉冲 / 其它时间 U batn

在通信期间最多发送五个脉冲。

然后信号返回U bat。n

#B25

#C4:5

备用

-

#B26

#C4:6

遥控接收器 (RKE) 与无钥匙车辆模块 (KVM) 之间的LIN桥接

通信期间的电压为U V 低 - U batn

仅限配备无钥匙进入 (KVM) 的车辆。

#B27

#C4:7

备用

-

#B28

#C4:8

备用

-

#B29

#C4:9

LIN总线 2

通信期间的电压为U V 低 - U batn

移动传感器 (IMS)

#B30

#C4:10

LIN总线 8

通信期间的电压为U V 低 - U batn

雨量传感器模块 (RSM)

#B31

#C4:11

自动防眩目车内后视镜和雨量传感器，15-供电电压

U lown

U batn

适用于S60/V60，还包括湿度传感器 (HUS) 的供电电压。

#B32

#C4:12

备用

-

#B33

#C4:13

备用

-

n n

-

#B34

#C4:14

车顶内部照明，控制电压

-

U 低电压 / U batn

-

#B35

#C4:15

备用

-

#B36

#C4:16

备用

-

#B37

#C4:17

备用

-

#B38

#C4:18

至雨量传感器 (RMS)、化妆镜照明、后方顶篷照明、前方顶篷照明的供电电压

U lown

U batn

-

#B39

#C4:19

遥控接收器 (RKE)、遥控接收器 (RRX)、供电电压

U batn

遥控器接收器 (RKE)，用于未配备无钥匙进入 (KVM) 的车辆。

遥控器接收器 (RRX)，用于配备无钥匙进入 (KVM) 的车辆。

#B40

#C4:20

移动传感器 (IMS)，30-电源

U batn

-

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 点火开关关闭 n

n 启动/未启动 n

n 打开点火开关 n

n 启动/未启动 n

n 杂项 n

#

#C5:1

30–电源

U batn

-

#

#C5:2

30–电源

U batn

-
