信号说明，整体式音响模块（IAM）

概述

下面所给数值都是相应端子(第1栏)与电源接地(#C1:8)之间的数值。否则会在括弧中说明。

注意！

读取读数前，连接分析盒，并且检查接地连接，是很重要的。

注意！

整合式音响模块 (IAM) 有多种搭配不同连接器的各式版本. 此信号说明为所有版本的汇总.

U =

直流（DC）电压以伏特（V）为单位

U AC =

交流（AC）电压以伏特（V）为单位

U bat =

蓄电池电压（V）

f =

频率以赫兹（Hz）为单位

U low =

电压大约为0 V

t =

时间以秒（S）为单位

PWM =

脉冲宽度调节

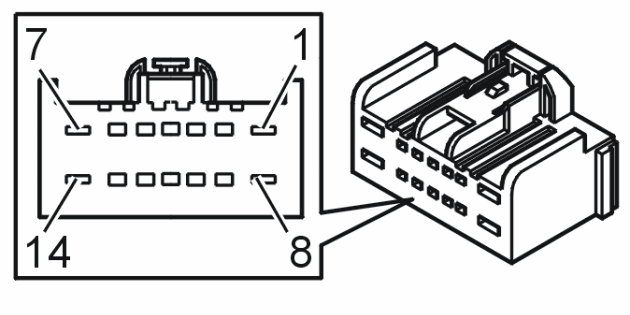

接头 C1 (适用车载信息娱乐所有等级)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C1:1

控制模块电源

U = U batn

#C1:2

电源供应，天线放大器

U=11±0.5 V

输出

#C1:3

类比输入信号，麦克风 1 (+)

#C1:4

话筒1，接地

U = U lown

#C1:5

类比输入信号， AUX 1-输入

辅助输入，左频道

#C1:6

类比输入信号， AUX 1-输入

辅助输入，右频道

#C1:7

接地，AUX 1-输入

U = U lown

额外输入

#C1:8

电源接地

U = U lown

#C1:9

接地，麦克风 2

U = U lown

#10

#C1:10

类比输入信号，麦克风 2 (+)

#11

#C1:11

类比输入信号， AUX 2-输入

辅助输入，右频道 (-)

#12

#C1:12

类比输入信号， AUX 2-输入

辅助输入，右频道 (+)

#13

#C1:13

类比输入信号， AUX 2-输入

辅助输入，左频道 (-)

#14

#C1:14

类比输入信号， AUX 2-输入

辅助输入，左频道 (+)

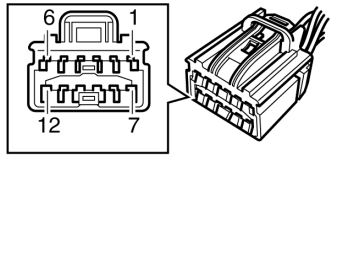

接头 C2 (车载信息娱乐等级 0)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#21

#C2:1

类比输出信号，右前方车门扬声器 (+)

适用于使用扬声器时

#22

#C2:2

#23

#C2:3

类比输出信号，左后方车门扬声器 (+)

适用于使用扬声器时

#24

#C2:4

类比输出信号，右后方车门扬声器 (+)

适用于使用扬声器时

#25

#C2:5

#26

#C2:6

类比输出信号，左前方车门扬声器 (+)

适用于使用扬声器时

#27

#C2:7

类比输出信号，右前方车门扬声器 (-)

适用于使用扬声器时

#28

#C2:8

#29

#C2:9

类比输出信号，左后方车门扬声器 (-)

适用于使用扬声器时

#30

#C2:10

类比输出信号，右后方车门扬声器 (-)

适用于使用扬声器时

#31

#C2:11

#32

#C2:12

类比输出信号，左前方车门扬声器 (-)

适用于使用扬声器时

接头 C3 (适用车载信息娱乐所有等级)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

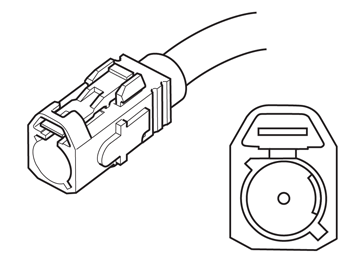

#C3:1

天线信号

输入信号 AM1

#C3:2

天线信号

输入信号 FM2

接头 C4 (适用车载信息娱乐所有等级)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

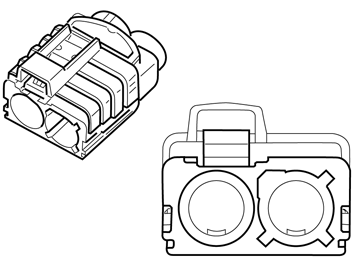

#C4:1

输入信号，MOST

MOST网络启动时的光信号

#C4:2

输入信号，MOST

MOST网络启动时的光信号

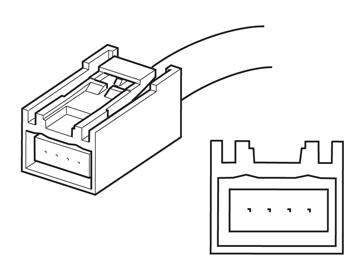

接头 C5 (车载信息娱乐等级 1 - 3)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C5:1

电源供应 USB

U=4.75―5.25V

#C5:2

资料（-）

当使用 USB 连接器时之数位输入信号

#C5:3

资料（+）

当使用 USB 连接器时之数位输入信号

#C5:4

信号接地

U = U lown

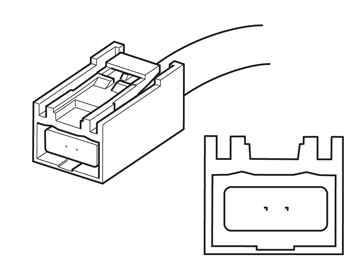

接头 C6 (车载信息娱乐等级 2 暨 3)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C6:1

数位输出信号，LVDS 数据1 (+)

车载信息娱乐控制模块 (ICM) 之输出信号。

#C6:2

数位输出信号，LVDS 数据1 (+)

车载信息娱乐控制模块 (ICM) 之输出信号。

接头 C7 (车载信息娱乐等级 2 暨 3)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C7:1

类比输出信号，影像输出，CVBS

适用于使用后排座椅娱乐装置 (RSE) 时

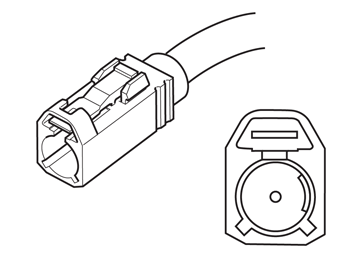

接头 C8 (适用车载信息娱乐所有等级)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C8:1

天线信号

输入信号 GPS

接头 C9 (仅限日本)

n 分析盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C9:1

天线信号

输入信号交通信息系统日本
