信号说明，信息娱乐控制模块（ICM）

信号说明，信息娱乐控制模块（ICM）

概述

以下所提供的数值为适用于相应端子 (栏 1) 与接地电源 (#5) 之间的数值。若非此情况则会显示在括号内。

注意！

读取读数前连结接线盒并且检查接地端子是很重要的。

U =

直流（DC）电压以伏特（V）为单位

U AC =

交流（AC）电压以伏特（V）为单位

U bat =

蓄电池电压（V）

f =

频率以赫兹（Hz）为单位

U low =

电压大约为0 V

t =

时间以秒（S）为单位

PWM =

脉冲宽度调节

爱扳手

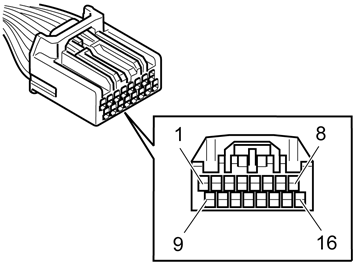

接头C1

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 点火关闭 n

n 杂项 n

#1

#C1-1

MS CAN L，#2

U = 2.5-3.5 V

U = U lown

#2

#C1-2

MS CAN H，#2

U = 2.5-3.5 V

U = U lown

模拟输入信号

#3

#C1-3

LIN SWS

U = 8 V

U = U lown

#4

#C1-4

–

–

–

模拟输入信号

#5

#C1-5

电源接地

U = U lown

U = U lown

#6

#C1-6

–

–

–

#7

#C1-7

–

–

–

#8

#C1-8

电源30

U = U batn

U = U batn

#9

#C1-9

MS CAN L，#1

U = 2.5-3.5 V

U = U lown

#10

#C1-10

MS CAN H，#1

U = 2.5-3.5 V

U = U lown

#11

#C1-11

–

#12

#C1-12

–

#13

#C1-13

接地，电源

U = U lown

U = U lown

#14

#C1-14

–

–

–

#15

#C1-15

–

–

–

#16

#C1-16

电源30

U = U batn

U = U batn

爱扳手

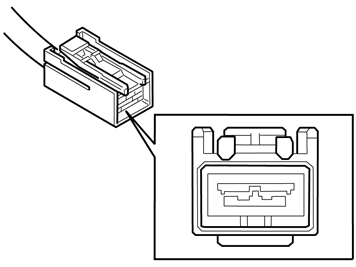

接头C2

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

-

#C2-1

输入信号，MOST

–

光纤输入信号

-

#C2-2

输出信号，MOST

–

光纤输出信号

爱扳手

连接器C3（蓝色）

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

-

#C3-1

来自整体式音响模块 (IAM) 的数位视讯信号 (-)。

–

LVDS-

-

#C3-2

来自整体式音响模块 (IAM) 的数位视讯信号 (+)。

–

LVDS-

-

#C3-3

接地，电源

U = U lown

LVDS-

爱扳手

连接器C4（绿色）

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

-

#C4-1

CVBS，来自电视机模块 (TVM) 或后座娱乐模块 (RSE) 的复合视讯信号

–

–

-

#C4-2

屏幕接地装置暨信号

U = U lown

–

爱扳手

连接器C5（棕色）

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

-

#C5-1

CVBS，来自驻车辅助摄影机 (PAC) 的复合视讯信号

–

–

-

#C5-2

屏幕接地装置暨信号

U = U lown

–

爱扳手

连接器 C6

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

-

#C6-1

–

–

–

-

#C6-2

CVBS + 复合视讯信号，从前方驻车摄影机

–

–

-

#C6-3

屏幕接地装置暨信号

U = U lown

–

-

#C6-4

CVBS -，来自前方驻车摄影机的复合视讯信号

–

–

-

#C6-5

–

–

–

爱扳手

连接器 C7 (仅用于5寸屏幕)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

-

#C7-1

电源供应

–

USB

-

#C7-2

资料（-）

–

USB

-

#C7-3

资料（+）

–

USB

-

#C7-4

接地，电源

U = U lown

USB

-

#C7-5

接地

–

USB
