信号规格，差速器电子模块（DEM）

信号规格，差动电子模块（DEM）

概述

未使用插脚1、5、6、8。

U=

直流 (DC) 电压以伏特 (V) 为单位

U bat =

蓄电池电压以伏特 (V) 为单位

I =

电流以安培 (A) 为单位

U low=

电压大约为 0 V

F =

频率以赫兹（Hz）为单位

爱扳手

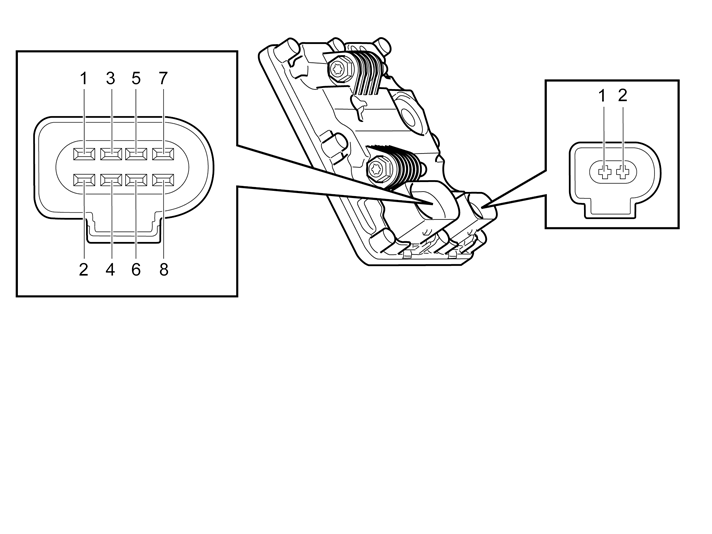

接头 C1

n ECU n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C1:1

-

-

-

#C1:2

CAN L

U = 1.0-2.5 V

-

#C1:3

电源供应

U = U batn

用一根15 A保险丝进行保护

#C1:4

CAN H

U = 2.5-4.0 V

-

#C1:5

-

-

-

#C1:6

-

-

-

#C1:7

电源接地

U = U lown

KL31 - 蓄电池负号。

#C1:8

-

-

-

所有提供接头C1之数值皆在栏位1 及 #C1:7 (接地端子)之间经过测量。

接头 C2

n ECU n

n 信号类型 n

n 打开点火 n

n 杂项 n

#C2:1

电源供应

U = U batn

-

#C2:2

信号接地

U = U lown

-

所有提供接头C2之数值皆在栏位1 及 #C2:2 (接地端子)之间经过测量。
