信号规格，数码音频广播模块（DABM）

信号规格，数码音频广播模块（DABM）

概述

以下所给的全部数值都是在栏目1中所述连接和栏目2中的连接#A1（电源接地）之间的数值。除非在括弧中说明其它，否则均属如此。

注意！

读数前，连接分析盒，并且检查接地连接，是很重要的。

U =

直流（DC）电压以伏特（V）为单位

U AC =

交流（AC）电压以伏特（V）为单位

U bat =

蓄电池电压以伏特（V）为单位

f =

频率以赫兹（Hz）为单位

U low =

电压大约为0 V

t =

时间以秒（S）为单位

PWM =

脉冲宽度模块化的信号单位为%

能效比% =

工作周期（脉波比率）（以百分比（%）为单位）

爱扳手

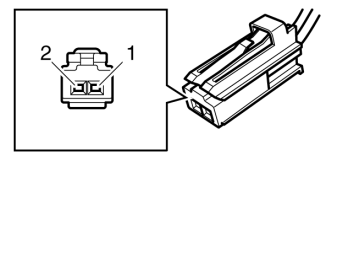

接头C1

n 分析盒连接 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 熄火 n

n 杂项 n

#1

#C1-1

电源30

U = U batn

U = U batn

-

#2

#C1-2

接地，电源30

U = U lown

U = U lown

-

爱扳手

接头C2

n 分析盒连接 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 熄火 n

n 杂项 n

-

#C2-1

天线信号

-

-

输入信号，VHF频带3

-

#C2-2

天线信号

-

-

翼子板

-

#C2-3

天线信号

-

-

输入信号，L频带

-

#C2-4

天线信号

-

-

翼子板

爱扳手

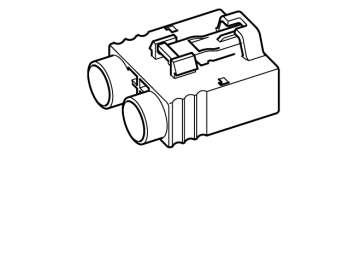

接头C3

n 分析盒连接 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 熄火 n

n 杂项 n

-

#C3-1

输出信号，MOST

-

-

光纤输出信号

-

#C3-2

输入信号，MOST

-

-

光纤输入信号
