信号规格，天线放大器，收音机

信号规格，天线放大器，收音机

概述

除非在表格栏后的括弧中另外指明，否则下面给出的所有数值都是第1栏中的相应端子和第2栏中的端子#C1:1（电源接地）之间的值。

注意！

读数前，连接分析盒，并且检查接地连接，是很重要的。

U =

直流（DC）电压以伏特（V）为单位

U AC =

交流（AC）电压以伏特（V）为单位

U bat =

蓄电池电压以伏特（V）为单位

f =

频率以赫兹（Hz）为单位

U low =

电压大约为0 V

t =

时间以秒为单位

PWM =

脉冲宽度调谐信号以%为单位

能效比% =

工作周期 (脉波比率) 百分比 (%)

爱扳手

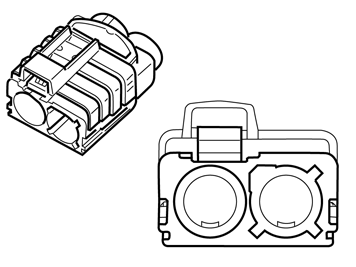

接头C1

n 分析盒连接 n

n 连接组件 n

n 信号类型 n

n 打开点火 n

n 熄火 n

n 杂项 n

-

#C1:1

电源供应

U batn

U batn

-

-

#C1:2

电源接地

U lown

U lown

-

爱扳手

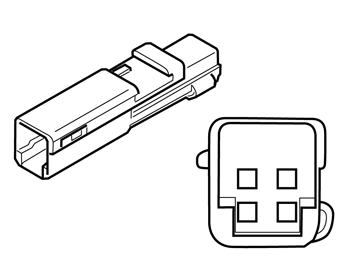

接头C2

n 分析盒连接 n

n 连接组件 n

n 信号类型 n

n 打开点火 n

n 熄火 n

n 杂项 n

-

#C2:1

天线信号

-

-

TMC

-

#C2:1S

天线信号

-

-

TMC，屏幕

-

#C2:2

天线信号

-

-

AM/FM

-

#C2:2S

天线信号

-

-

AM/FM，屏幕

爱扳手

接头C3

n 分析盒连接 n

n 连接组件 n

n 信号类型 n

n 打开点火 n

n 熄火 n

n 杂项 n

-

#C3:1

天线信号

-

-

FM3

-

#C3:1S

天线信号

-

-

FM3，屏幕

-

#C3:2

天线信号

-

-

FM2

-

#C3:2S

天线信号

-

-

FM2，屏幕

爱扳手

接头C4

n 分析盒连接 n

n 连接组件 n

n 信号类型 n

n 打开点火 n

n 熄火 n

n 杂项 n

-

#C4:1

天线信号

-

-

AM/FM1，输入信号
