信号说明，组合仪表板(DIM)
信号说明，组合仪表板（DIM）
概述
以下所提供的数值均适用于相应端子 (栏 1) 与信号接地 (#C1:1) 之间。若非此情况则会显示在括号内。
注意！
测量前请务必连接好分析盒并检查接地连接。
U =
直流（DC）电压以伏特（V）为单位
U AC =
交流（AC）电压以伏特（V）为单位
U bat =
蓄电池电压以伏特（V）为单位
f =
频率以赫兹（Hz）为单位
U low =
电压大约为0 V
t =
时间以秒（S）为单位
PWM =
脉冲宽度调节

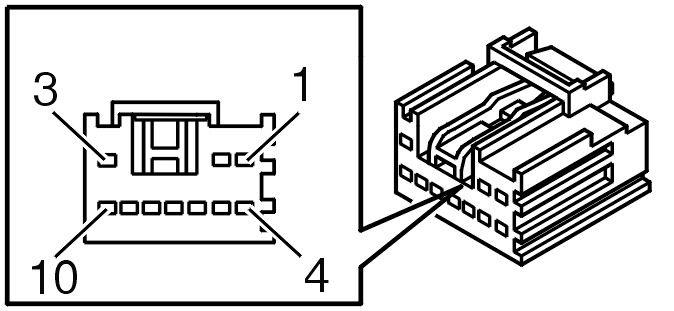

接头 C1
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#1
#C1:1
信号接地
U = U lown
-
#2
#C1:2
MS-CAN H
U = 2.5 - 3.5 V
-
#3
#C1:3
供电
U = U batn
-
#10
#C1:4
-
-
-
#9
#C1:5
-
-
-
#8
#C1:6
MS-CAN L
U = 1.5 - 2.5 V
-
#7
#C1:7
HS-CAN H
U = 2.5 - 3.5 V
-
#6
#C1:8
HS-CAN L
U = 1.5 - 2.5 V
-
#5
#C1:9
-
-
-
#4
#C1:10
-
-
-
