信号说明，音响模块 (AUD)，201346-
信号说明，音响模块（AUD）
概述
注意！
音响模块 (AUD)有数种版本，且在特定车辆中之版本取决于车型及设备级别。此列表并未说明各种版本，仅说明接头及信号之各种功能。
U =
直流（DC）电压以伏特（V）为单位
U AC =
交流（AC）电压以伏特（V）为单位
U bat =
蓄电池电压（V）
f =
频率以赫兹（Hz）为单位
U low =
电压大约为0 V
t =
时间以秒（S）为单位
PWM =
脉冲宽度模块化的信号单位为%

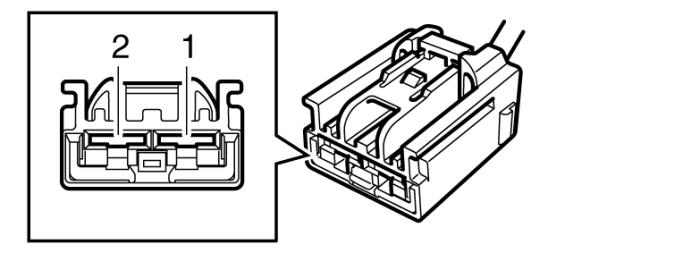

2插脚接头，黑色
n 接线盒连接 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
-
#1
电源+30
U batn
-
-
#2
接地
U lown
-

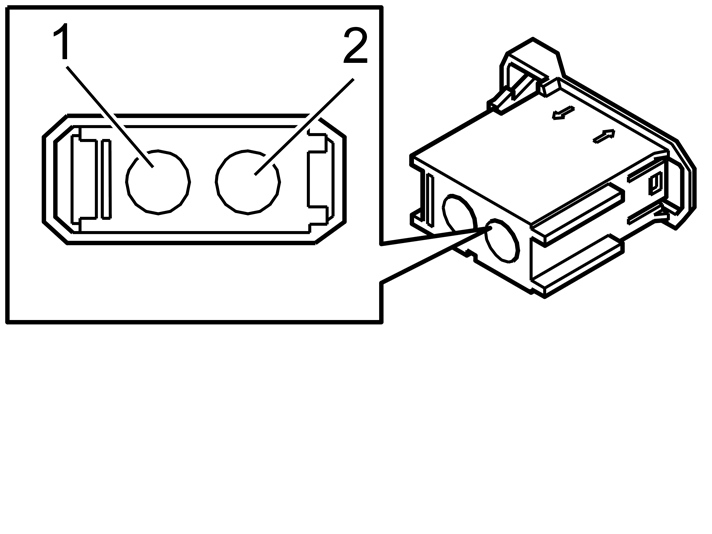

MOST接头：2插脚，黑色
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
-
#1
输入信号，MOST
-
MOST网络启动时的光纤输入信号
-
#2
输出信号，MOST
-
MOST 网络启动时的光纤输出信号

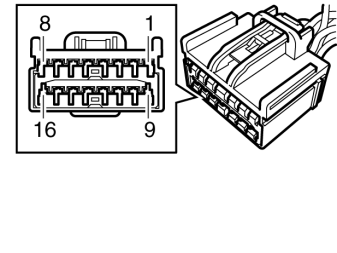

16插脚接头，绿色
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
-
#1
类比输出信号，左前方车门扬声器 (-)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#2
类比输出信号，中央扬声器 (-)
U = 0 - 11 V
电压大小视控制模块所输出的电力而定。
-
#3
类比输出信号，右前方车门扬声器 (-)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#4
类比输出信号，左后方车门扬声器 (-)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#5
类比输出信号，右后方车门扬声器 (-)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#6
-
-
-
-
#7
-
-
-
-
#8
-
-
-
-
#9
类比输出信号，左前方车门扬声器 (+)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#10
类比输出信号，中央扬声器 (+)
U = 0 - 11 V
电压大小视控制模块所输出的电力而定。
-
#11
类比输出信号，右前方车门扬声器 (+)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#12
类比输出信号，左后方车门扬声器 (+)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#13
类比输出信号，右后方车门扬声器 (+)
U = 0 - 19 V
电压大小视控制模块所输出的电力而定。
-
#14
-
-
-
-
#15
-
-
-
-
#16
电源+30 (RDB逻辑电源)
U batn
-

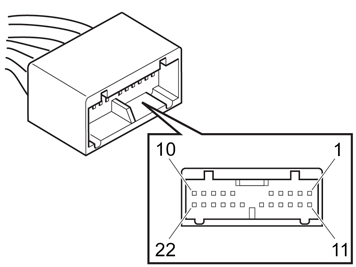

22插脚接头，绿色(仅适用于配备耳机面板之车辆)
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
-
#1
类比信号，耳机 1 左 (+)
-
耳机插槽使用时的类比输出信号。
-
#2
类比信号，耳机 1 右 (+)
-
耳机插槽使用时的类比输出信号。
-
#3
类比信号，耳机 2 左 (+)
-
耳机插槽使用时的类比输出信号。
-
#4
类比信号，耳机 2 右 (+)
-
耳机插槽使用时的类比输出信号。
-
#5
-
-
-
-
#6
-
-
-
-
#7
-
-
-
-
#8
-
-
-
-
#9
-
-
-
-
#10
-
-
-
-
#11
-
-
-
-
#12
-
-
-
-
#13
类比信号耳机 1 (-)
U = U lown
-
-
#14
类比信号耳机 2 (-)
U = U lown
-
-
#15
耳机检查1 及 2 (-)
U = U lown
向前/向后按钮及MODE(模式)按钮使用时的类比输入信号。
-
#16
耳机检查 1 (+)
U = 5.0 V (未连接耳机)
U = 4.02 V (未启动按钮)
U = 3.16 V (启动向后按钮)
U = 2.37 V (启动向前按钮)
U = 0.9 V (启动MODE按钮)
向前/向后按钮及MODE(模式)按钮使用时的类比输入信号。
-
#17
耳机检查 2 (+)
U = 5.0 V (未连接耳机)
U = 4.02 V (未启动按钮)
U = 3.16 V (启动向后按钮)
U = 2.37 V (启动向前按钮)
U = 0.9 V (启动MODE按钮)
向前/向后按钮及MODE(模式)按钮使用时的类比输入信号。
-
#18
-
-
-
-
#19
-
-
-
-
#20
-
-
-
-
#21
-
-
-
-
#22
-
-
-
22插脚接头，蓝色(仅用于配备主动噪音控制(ANC)之车辆)
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
-
#1
-
-
-
-
#2
-
-
-
-
#3
类比输出信号，乘客侧向/前向麦克风 (+)
U = 8 V
-
-
#4
类比输出信号，后方麦克风 (+)
U = U lown
接地。
-
#5
类比输出信号，驾驶人侧麦克风 (+)
U = 8 V
-
-
#6
-
-
-
-
#7
-
-
-
-
#8
-
-
-
-
#9
-
-
-
-
#10
-
-
-
-
#11
-
-
-
-
#12
-
-
-
-
#13
类比输出信号，乘客侧向/前向麦克风 (-)
U = U lown
接地。
-
#14
类比输出信号，后方麦克风 (+)
U = 8 V
-
-
#15
类比输出信号，驾驶人侧麦克风 (-)
U = U lown
接地。
-
#16
-
-
-
-
#17
-
-
-
-
#18
-
-
-
-
#19
-
-
-
-
#20
-
-
-
-
#21
-
-
-
-
#22
-
-
-
