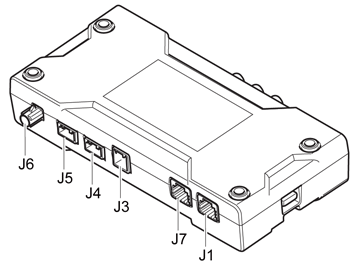

信号说明，配件连接单元 (ACU)
信号说明，配件连接单元 (ACU)
概述
以下所提供的数值均介于相应的连线与接地装置之间。若非此情况则会显示在括号内。
注意！
读取读数前连接分析盒并且检查接地端子是很重要的。
U =
直流（DC）电压以伏特（V）为单位
U AC =
交流（AC）电压以伏特（V）为单位
U bat =
蓄电池电压以伏特（V）为单位
f =
频率以赫兹（Hz）为单位
U low =
电压大约为0 V
t =
时间以秒（S）为单位
PWM =
脉冲宽度调节

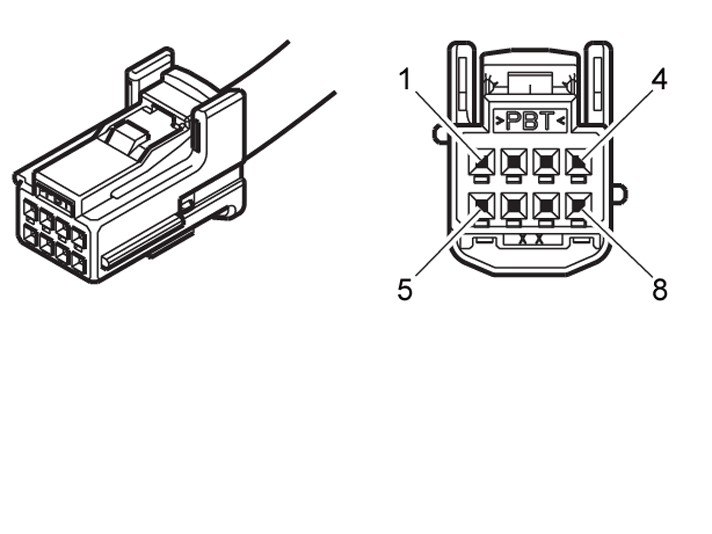

连接器J1（黑色）
n 配线分接器端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#51
#J1:1
+30，电源供应
U = U batn
-
#52
#J1:2
-
-
-
#53
#J1:3
-
-
-
#54
#J1:4
LIN
U = U bat +/- 5 %
-
#55
#J1:5
接地
U = 0 V n
-
#56
#J1:6
-
-
-
#57
#J1:7
-
-
-
#58
#J1:8
-
-
-

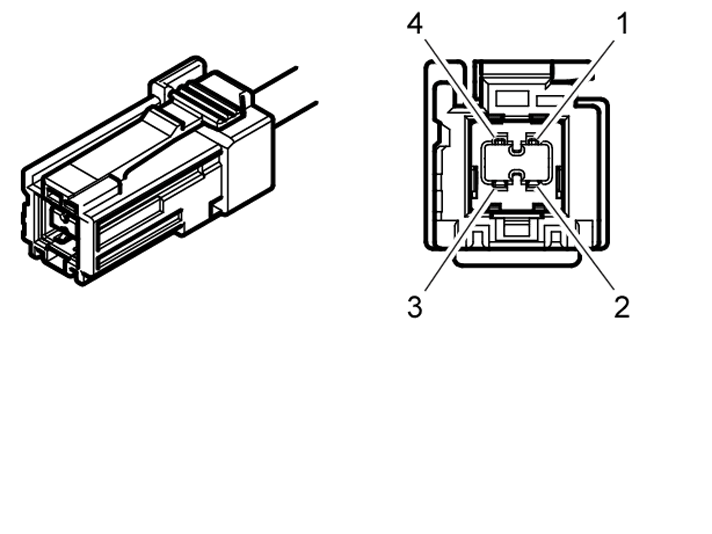

连接器J3（灰色）
n 配线分接器端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#31
#J3:1
USB，电源供应 +
U = 5 V
n Touch panel n
#32
#J3:2
USB，数据 -
U = 大约 0.16 V
n Touch panel n
#33
#J3:3
USB，数据 +
U = 大约 3.65 V
n Touch panel n
#34
#J3:4
USB，屏幕/接地-
U = 0 V
n Touch panel n
连接器J6（蓝色）
n 配线分接器端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#1
#J6:1
GPS，天线信号
U = 大约5 V
-
#2
#J6:2
GPS，屏幕/接地
U = 0 V
-
连接器J7（蓝色）
n 配线分接器端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#41
#J7:1
类比，右输出线 +
U AC = 0.8 V - 3.0 V （在#J7:1与#J7:2之间测量）
测量值对应于选取的音量，25 - 100％。
#42
#J7:2
类比，右输出线 -
U AC = 0.8 V - 3.0 V （在#J7:1与#J7:2之间测量）
测量值对应于选取的音量，25 - 100％。
#43
#J7:3
-
-
-
#44
#J7:4
类比，麦克风屏幕/接地 -
U = 0 V
-
#45
#J7:5
类比，左输出线 +
U AC = 0.8 V - 3.0 V （在#J7:5 与 #J7:6 之间测量）
测量值对应于选取的音量，25 - 100％。
#46
#J7:6
类比，左输出线 -
U AC = 0.8 V - 3.0 V （在#J7:5 与 #J7:6 之间测量）
测量值对应于选取的音量，25 - 100％。
#47
#J7:7
-
-
-
#48
#J7:8
类比，麦克风，信号 +
U = 大约4 V
-
