信号说明，信息娱乐主机 (IHU)

概述

以下所提供的数值为适用于相应端子 (栏 1) 与接地电源 (#A15) 之间的数值。若非此情况则会显示在括号内。

注意！

读取读数前连结接线盒并且检查接地端子是很重要的。

U =

直流（DC）电压以伏特（V）为单位

U AC =

交流（AC）电压以伏特（V）为单位

U bat =

蓄电池电压（V）

f =

频率以赫兹（Hz）为单位

U low =

电压大约为0 V

t =

时间以秒（S）为单位

PWM =

脉冲宽度调节

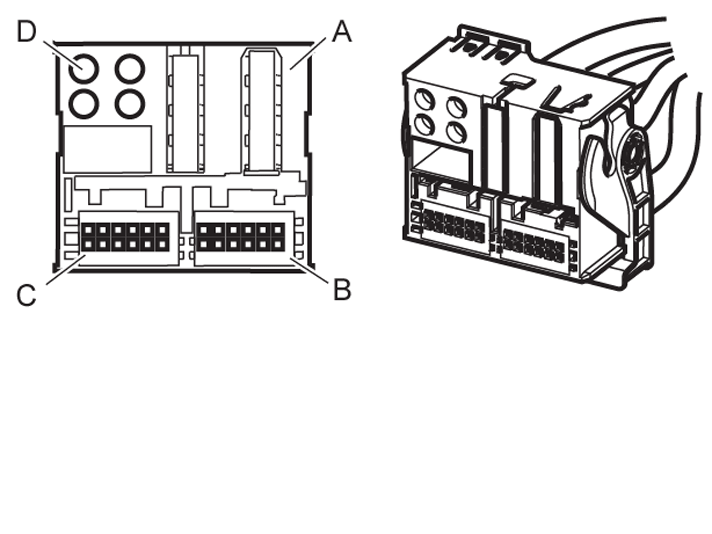

接头 A (16 引脚：1 - 8 为浅咖啡色，9 - 16 为黑色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 点火关闭 n

n 杂项 n

#A1

#A:1

LIN

U = 5 - 10 V

U = U batn

在控制模块休眠时：

U = U lown

#A2

#A:2

LIN，接地信号

U = U lown

#A3

#A:3

MS-CAN L

U = 1 - 4 V

U = U lown

#A4

#A:4

MS-CAN H

U = 1 - 4 V

U = U lown

#A5

#A:5

–

#A6

#A:6

–

#A7

#A:7

–

#A8

#A:8

–

#A9

#A:9

FM/AM-天线

U = 10-12 V

U = U lown

–

#A10

#A:10

–

- n

–

#A11

#A:11

–

#A12

#A:12

电源供应

U = U batn

12 V DC+。

#A13

#A:13

–

- n

–

#A14

#A:14

–

#A15

#A:15

接地

U = U lown

12 V DC-。

#A16

#A:16

–

接头 B (12 引脚，白色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#A21

#B:1

AUX 1 右，+

U = U lown

–

#A22

#B:2

AUX 1 接地，左 + 右

U = U lown

–

#A23

#B:3

AUX 1 左，+

U = U lown

–

#A24

#B:4

–

U = U lown

–

#A25

#B:5

视讯静音，输入信号

U = U lown

–

#A26

#B:6

音讯静音，输入信号

U = U lown

–

#A27

#B:7

AUX 2 左，-

U = U lown

–

#A28

#B:8

AUX 2 左，+

U = U lown

–

#A29

#B:9

AUX 2 右，-

U = U lown

–

#A30

#B:10

AUX 2 右，+

U = U lown

–

#A31

#B:11

–

U = U lown

–

#A32

#B:12

唤醒显示

U = 3 V

数位输出信号。

接头 C (12 引脚，黑色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#A41

#C:1

麦克风 1，+

U = 4 V

模拟输入信号

#A42

#C:2

–

#A43

#C:3

麦克风输出，+

U = 2 V

未使用。

#A44

#C:4

VICS，接地

U = U lown

VICS 仅适用于日本。

#A45

#C:5

VICS RX

U = U lown

VICS 仅适用于日本。

输入信号。

#A46

#C:6

VICS TX

U = U lown

VICS 仅适用于日本。

输出信号。

#A47

#C:7

麦克风 1，-

U = U lown

–

#A48

#C:8

–

#A49

#C:9

麦克风输出，-

U = 2 V

–

#A50

#C:10

VICS 屏蔽

U = U lown

–

#A51

#C:11

–

#A52

#C:12

VICS beacon power

U = U lown

VICS 仅适用于日本。

大约 700 mA。

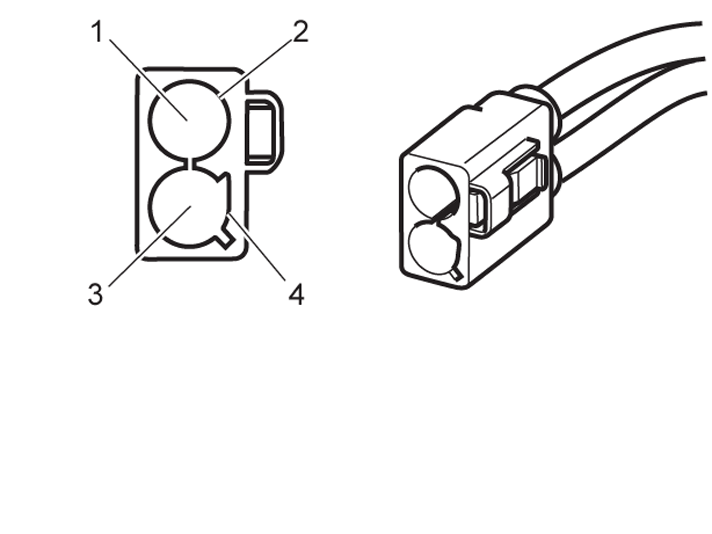

接头 D (4 引脚，2 光缆，MOST，黑色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#D:1

MOST，RX

无法测量。

光纤。

#D:2

MOST，TX

无法测量。

光纤。

#D:3

#D:4

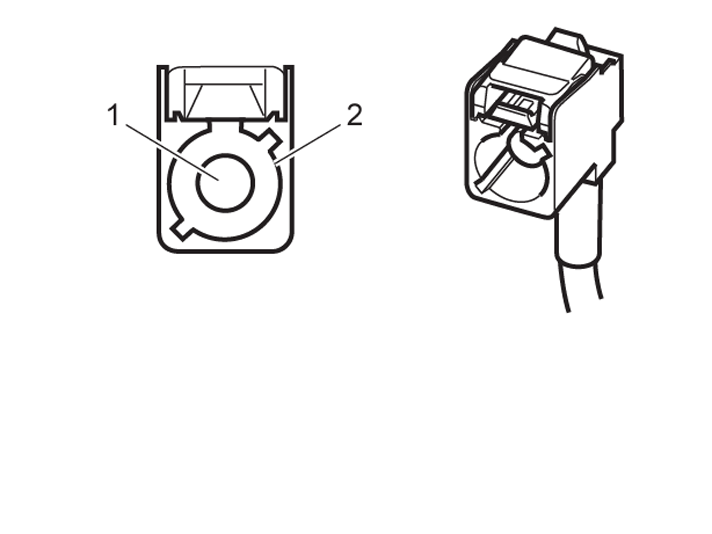

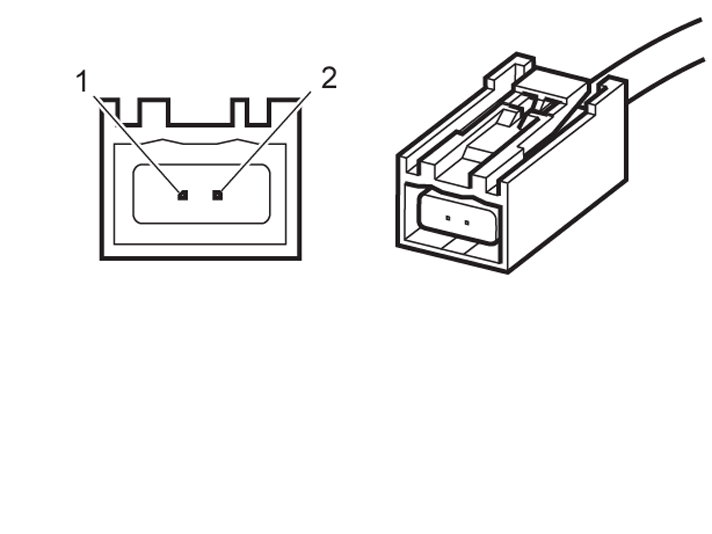

接头 E (视讯输出 TVM，2 引脚，绿色FAKRA)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#B41

#E:1

CVBS，复合视讯信号，来自电视机模块 (TVM)

U = U lown

模拟输入

#B42

#E:2

接地及屏蔽

U = U lown

–

接头 F (视讯输入 PAC，2 引脚，咖啡色 FAKRA)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#B43

#F:1

CVBS，复合视讯信号

U = 5 V

来自驻车辅助摄影机(PAC)的模拟输入信号。

#B44

#F:2

接地及屏蔽

U = U lown

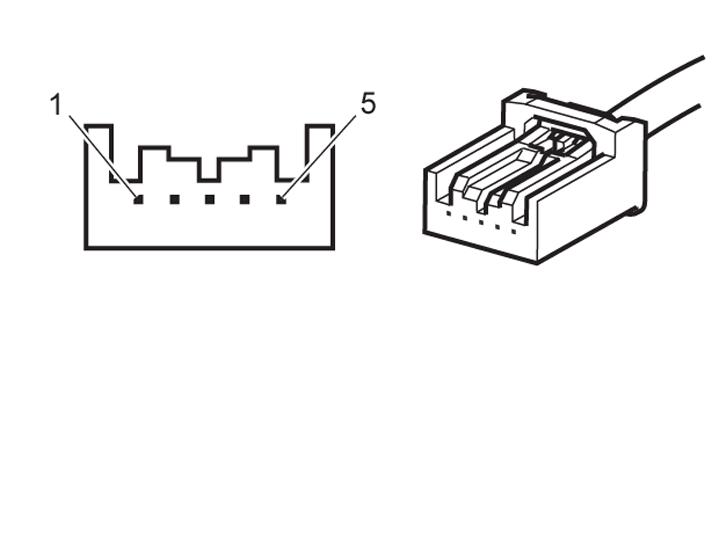

接头 H ("USB连接"，5 引脚，灰色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#B21

#H1

USB，电源供应 +

U = 5 V

5 V DC+。最大 1.6 A。

#B22

#H:2

USB，数据 -

U = U lown

数位信号。

#B23

#H:3

USB，数据 +

U = U lown

数位信号。

#B24

#H:4

USB 接地

U = U lown

5 V DC-。

#B25

翼子板

屏蔽

U = U lown

–

接头 I ("USB连接 PHM/ETC，5 引脚，棕色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#B-11

#I:1

USB，电源供应 +

U = 5 V

5 V DC+。

#B-12

#I:2

USB，数据 -

U = U lown

数位

#B-13

#I:3

USB，数据 +

U = U lown

数位

#B-14

#I:4

USB 接地

U = U lown

5 V DC-。

#B-15

翼子板

屏蔽

U = U lown

–

接头 J (前驻车摄影机视讯输入，5 引脚，灰色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#B-1

#J:1

–

#B-2

#J:2

CVBS + 复合视讯信号，从前方驻车摄影机

U = 1V

模拟输入信号

#B-3

#J:3

屏蔽

U = U lown

–

#B-4

#J:4

CVBS - 复合视讯信号，从前方驻车摄影机

U = 1V

模拟输入信号

#B-5

#J:5

–

接头 L (视讯输入，中控台屏幕，3 引脚，浅蓝色)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

–

#L:1

LVDS (-)

无法测量。

数位信号，大约700 MHZ。

–

#L:2

LVDS (+)

无法测量。

数位信号，大约700 MHZ。

–

#L:3

屏蔽

U = U lown

–

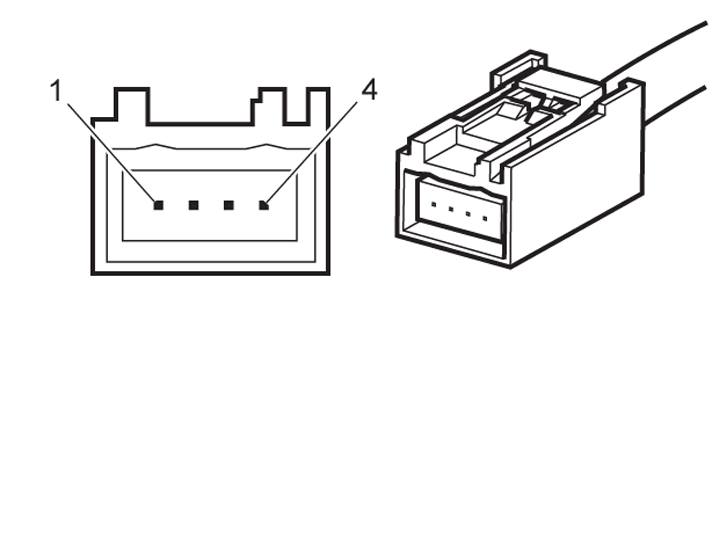

接头 M (天线放大器 1 及 2，4 引脚，白色双-FAKRA)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#B31

#M:1

天线放大器 2 FM/AM，主天线信号。

U = U lown

–

#B32

#M:2

屏蔽

U = 10 V

–

#B33

#M:3

放大器天线 2 FM，副天线信号。

U = U lown

–

#B34

#M:4

接地。

U = U lown

–

接头 N (GPS天线，2 引脚，蓝色FAKRA)

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 杂项 n

#B45

#N:1

GPS 信号

U = 5 V

模拟输入信号

#B46

#N:2

接地及屏蔽

U = U lown

–
