信号规格，驻车辅助摄影机 （PAC）
信号规格，驻车辅助摄影机 （PAC）
概述
以下所提供的数值都介于栏位 1 所述之端子与接地电源之间。
注意！
在开始测量前，连接分析盒，并检查接地连接，是很重要的。
U=
直流（DC）电压以伏特（V）为单位
U AC=
交流电压以伏特（V）为单位
U bat =
蓄电池电压以伏特（V）为单位
f =
频率以赫兹（Hz）为单位
U low=
电压大约为 0 V
t =
时间以秒（S）为单位
PWM =
脉冲宽度模块化的信号单位为%
能效比% =
工作周期 (脉波比率) 百分比 (%)

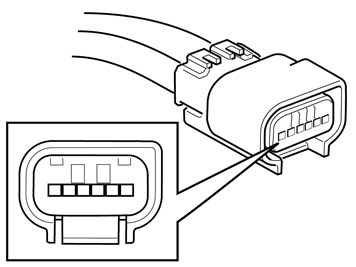

接头C1
n 分析盒端子 n
n 控制模块端子 n
n 信号类型 n
n 熄火 n
n 点火打开（位置II） n
n 杂项 n
#1
#C1:1
电源供应，15 V
U = U lown
U = U batn
-
#2
#C1:2
CAN L，平均速度
U = U lown
通讯过程中U = 1.0 - 2.5 V
延伸的CAN，使用原因为该控制模块位于车辆中一个被视为对碰撞及闯入角度敏感的位置。
#3
#C1:3
CAN H，平均速度
U = U lown
通讯过程中U = 2.5 - 4.0 V
延伸的CAN，使用原因为该控制模块位于车辆中一个被视为对碰撞及闯入角度敏感的位置。
#4
#C1:4
电源接地
U = U lown
U = U lown
含信息娱乐控制模块(ICM)之通用接地端子。
注意！仅适用于 V40 (13-) 与 V40 越野车型。针对其它车辆，端子 #C1:4 则不同于 #C1:6，即接地电源是位于端子 #C1:6 上，而接地线保护装置则是位于端子 #C1:4 上。
#5
#C1:5
视频信号，显示屏
U = U lown
U = 0 - 1 V
-
#6
#C1:6
接地线保护装置
U = U lown
U = U lown
视讯电线具有接地保护装置可对抗干扰。
注意！仅适用于 V40 (13-) 与 V40 越野车型。针对其它车辆，端子 #C1:4 则不同于 #C1:6，即接地电源是位于端子 #C1:6 上，而接地线保护装置则是位于端子 #C1:4 上。
