信号规格说明，电话模块 (PHM) - 适用于配备信息娱乐主机 (IHU) 的车辆
信号规格说明，电话模块 (PHM) - 适用于配备信息娱乐主机 (IHU) 的车辆
概述
以下所提供的数值均适用于相应连接器 (栏 1) 与电源接地 (#C1:6) 之间。若非此情况则会显示在杂项底下。
注意！
读数前，连结接线盒，并且检查接地接头。
在控制模块与零组件之间可能会有数个连接器和接头。更多有关这方面的信息，请参阅“电路图”中的相关部分。
U =
直流（DC）电压以伏特（V）为单位
U AC =
交流（AC）电压以伏特（V）为单位
U bat =
蓄电池电压（V）
f =
频率以赫兹（Hz）为单位
U low =
电压大约为0 V
t =
时间以秒（S）为单位
PWM =
脉冲宽度调节
I =
电流以安培（A）为单位

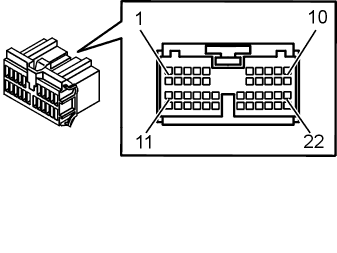

接头 C1
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#1
#C1:1
开关 ON CALL 与 SOS 的启动信号以及诊断信号。
未压下 = 5 V
已按下 ON CALL = 大约 1.5 V
已按下 SOS = 0.9 V
仅适用于配备 Volvo On Call 的车辆。
#2
#C1:2
开关 ON CALL 以及 SOS 的诊断信号。
U = 4.50-4.75 V
仅适用于配备 Volvo On Call 的车辆。
#3
#C1:3
电源供应，开关 SOS 的照明。
U = 0-12 V
仅适用于配备 Volvo On Call 的车辆。
#4
#C1:4
电源供应，开关 ON CALL 的照明。
U = 0-12 V
仅适用于配备 Volvo On Call 的车辆。
#5
#C1:5
电源+30
U = U batn
-
#6
#C1:6
电源接地
U = U lown
-
#7
#C1:7
-
-
-
#8
#C1:8
-
-
#9
#C1:9
-
-
-
#10
#C1:10
-
-
-
#11
#C1:11
MS-CAN L
U = 1.5-2.5 V
在通讯期间。
#12
#C1:12
MS-CAN H
U = 2.0-3.5 V
在通讯期间。
#13
#C1:13
信号接地，开关 ON CALL 与 SOS 。
U = U lown
仅适用于配备 Volvo On Call 的车辆。
#14
#C1:14
信号接地，辅助麦克风
U = U lown
仅适用于配备 Volvo On Call 的车辆。
#15
#C1:15
信号，备用话筒
U = 5 V
仅适用于配备 Volvo On Call 的车辆。
#16
#C1:16
-
-
-
#17
#C1:17
来自安全辅助系统模块 (SRS) 的碰撞电缆。
脉冲宽度调谐信号 = 50%
正常值：f = 9 - 11 Hz
已记录碰撞：f = 250 Hz 长达 5 秒
-
#18
#C1:18
LIN
U = 5 - 10 V
-
#19
#C1:19
-
-
-
#20
#C1:20
-
-
-
#21
#C1:21
-
-
-
#22
#C1:22
-
-
-

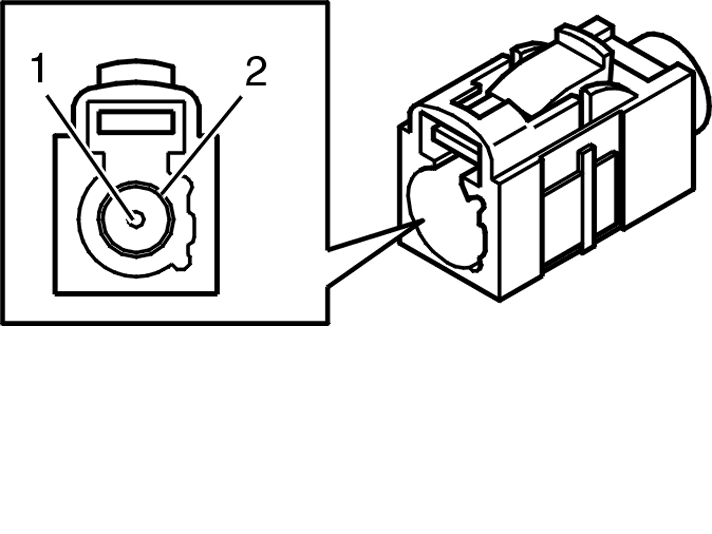

接头C2
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#51
#C2:1
信号，电话天线
天线信号
-
#52
#C2:2
接地，电话天线
U = U lown
-
接头 C3
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#41
#C3:1
到SIM卡的时钟信号
数字信号
-
#42
#C3:2
信号接地，SIM卡
U = U lown
-
#43
#C3:3
电源，SIM卡
-
-
#44
#C3:4
通讯线，SIM卡
数字信号
-
#45
#C3:5
控制信号，SIM卡
数字信号
-
#46
#C3:6
诊断线，SIM卡
数字信号
0 = 已安装 SIM 卡底座：R = 1057 Ω
1 = 欠缺 SIM 卡底座 (未安装)：R = 0 Ω
接头 C5
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#53
#C5:1
信号，GPS天线
天线信号
-
#54
#C5:2
接地，GPS天线
U = U lown
-

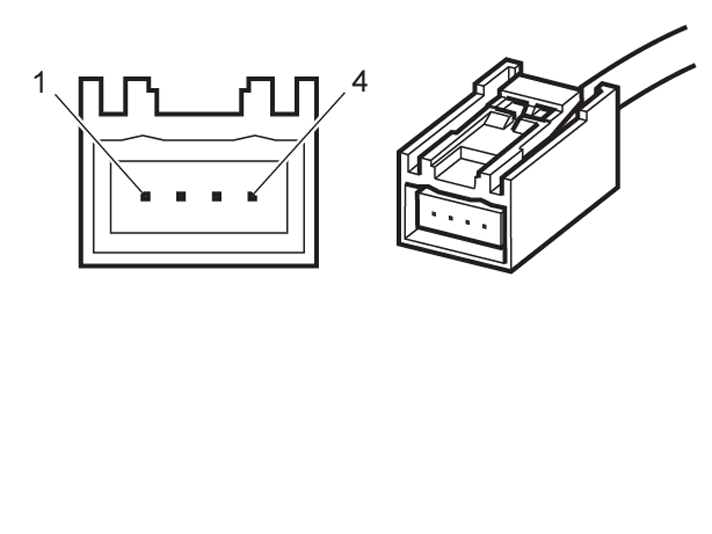

接头 C6
n 接线盒端子 n
n 控制模块端子 n
n 信号类型 n
n 打开点火 n
n 杂项 n
#31
#C6:1
USB，电源供应 +
U = 5 V
5 V DC+。
I 最高= 1.6 A
#32
#C6:2
USB，数据 -
U = U lown
数字信号
#33
#C6:3
USB，数据+
U = U lown
数字信号
#34
#C6:4
USB 接地
U = U lown
5 V DC-
#35
屏蔽
屏蔽
U = U lown
-
