组件规格，变速箱控制模块（TCM）
组件规格，变速箱控制模块（TCM）
档位切换电磁阀S1，S2
n 元件 n
n 注释 n
n 电阻（Ω） n
档位切换电磁阀S1，S2
在电磁阀引脚及电磁阀外罩/变速箱壳体之间的电阻。
+20 °C = 11-15 Ω

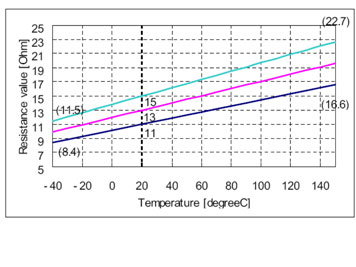

请参阅图表以了解其他数值。若测量时的温度不是+20 °C (68 °F)，一定要在+20 °C时测量。如此可保证所测电阻值的准确性。
线性压力电磁阀SLT，闭锁电磁阀 SLU，以及电磁机油泵 EMOP
n 元件 n
n 注释 n
n 电阻（Ω） n
线性压力电磁阀SLT
闭锁电磁阀 SLU
电磁机油泵EMOP
电磁阀引脚之间的电阻。
+20 °C = 5.0 - 5.6 Ω

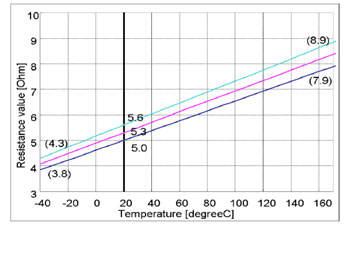

请参阅图表以了解其他数值。若测量时的温度不是+20 °C (68 °F)，一定要在+20 °C时测量。如此可保证所测电阻值的准确性。
线性压力电磁阀 SL1、SL2、SL3、SL4
n 元件 n
n 注释 n
n 电阻（Ω） n
线性压力电磁阀 SL1、SL2、SL3、SL4
电磁阀引脚之间的电阻。
+20 °C= 5.0 - 5.6 Ω

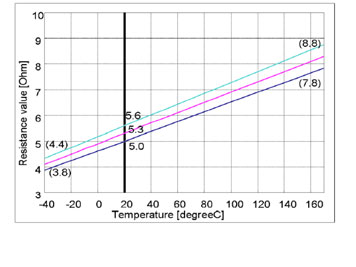

请参阅图表以了解其他数值。若测量时的温度不是+20 °C (68 °F)，一定要在+20 °C时测量。如此可保证所测电阻值的准确性。

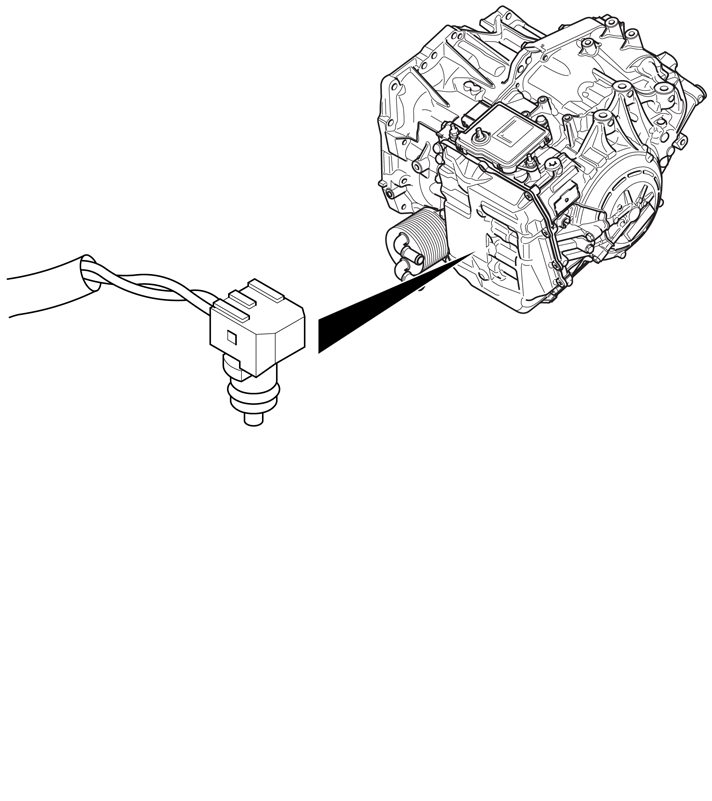

油温传感器
n 元件 n
n 注释 n
n 电阻（Ω） n
油温传感器
温度传感器端子间的电阻。
-30 °C = 3590 - 5210 Ω
+10 °C = 5587 - 7303 Ω
+25 °C≈ 3500 Ω
+40 °C = 1800 - 2200 Ω
+60 °C = 900 - 1100 Ω
+80 °C = 450 - 550 Ω
+110 °C = 223 - 71 Ω
电阻随着温度的增加而降低。
测量测试应在两个不同的温度下进行，以确保电阻正确。

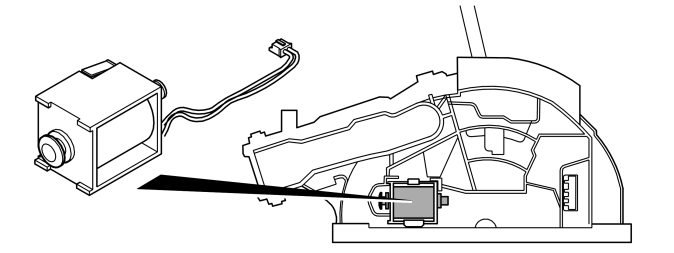

电磁阀p位置锁定
n 元件 n
n 注释 n
n 电阻（Ω） n
电磁阀p位置锁定
电磁阀接头之间的电阻
+20°C = 35-37 Ω
