信号说明，气候控制模块（CCM）

信号说明，气候控制模块（CCM）

概述

以下所提供的数值为适用于相应端子 (栏 1) 与接地电源 (#22) 之间的数值。若非此情况则会显示在括号内。

注意！

在开始测量前，连接接线盒，并检查接地连接，是很重要的。

U =

直流（DC）电压以伏特（V）为单位

U AC =

交流电压以伏特（V）为单位

U bat =

蓄电池电压以伏特（V）为单位

f =

频率以赫兹（Hz）为单位

U low =

电压大约为0 V

t =

时间以秒（S）为单位

PWM =

脉冲宽度调节

爱扳手

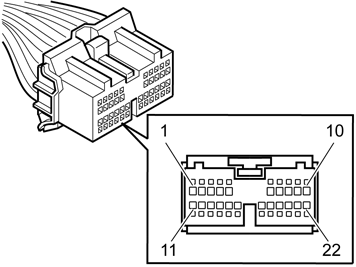

接头 C1

n 接线盒端子 n

n 控制模块端子 n

n 信号类型 n

n 打开点火 n

n 点火关闭 n

n 杂项 n

#1

#C1:1

30供电，电源

U = U batn

U = U batn

-

#2

#C1:2

MS-CAN L

数字信号

数字信号

-

#3

#C1:3

MS-CAN H

数字信号

数字信号

-

#4

#C1:4

LIN 总线 1

数字信号

数字信号

与组件的通讯，LIN总线1

#5

#C1:5

LIN 总线 2

数字信号

数字信号

与组件的通讯，LIN 总线 2

#6

#C1:6

-

-

-

-

#7

#C1:7

-

-

-

-

#8

#C1:8

-

-

-

-

#9

#C1:9

-

-

-

-

#10

#C1:10

-

-

-

-

#11

#C1:11

-

-

-

-

#12

#C1:12

鼓风机风扇

U = 0 V- U batn

U = U lown

带偏置的脉冲宽度调谐（PWM）

#13

#C1:13

-

-

-

-

#14

#C1:14

信号，空气品质传感器

-

-

-

#15

#C1:15

LIN 总线 3

数字信号

数字信号

与组件的通讯，LIN 总线 3 (*)

#16

#C1:16

接地，蒸发器温度传感器

U = U lown

U = U lown

-

#17

#C1:17

信号（+），蒸发器温度传感器

U = 0.2-4.8 V

U = 0.2-4.8 V

取决于温度

#18

#C1:18

-

-

-

-

#19

#C1:19

-

-

-

-

#20

#C1:20

-

-

-

-

#21

#C1:21

-

-

-

-

#22

#C1:22

电源接地

U = U lown

U = U lown

-

* 仅适用于建构周为 201546- 的车辆
