图像
图像原理
从 2006 年开始，在机械工作方法的说明中开始使用新的图片照片。该说明以图片为主。只有无法在图片中显示工作方法时，才会使用文字。

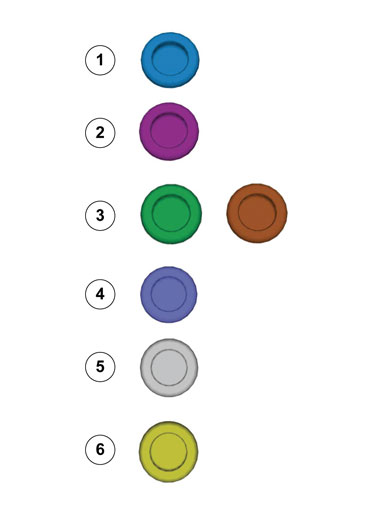

颜色符号
  1. 用于中心组件－作业组件。
  2. 用于需要拆卸/安装的固定组件。可以是螺丝、卡夹、接头等。
  3. 在您需要显示或区分额外的部件时，用作额外的颜色。
  4. 用于标准工具和特种工具。
  5. 用作车辆组件的背景颜色。
  6. 组件没有完全从车辆上拆除，而是悬挂在一侧时使用。

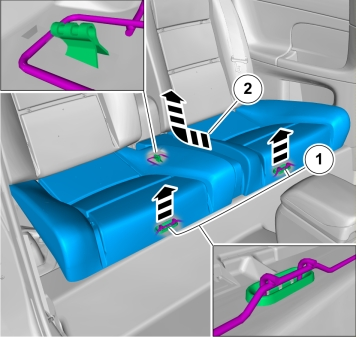

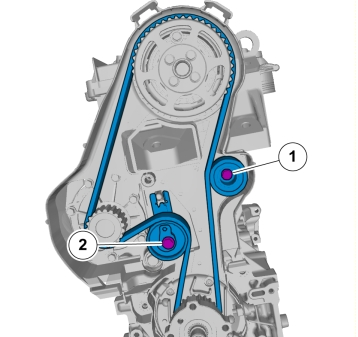

订购编号
圆圈中的数字表示执行图片中不同步骤的顺序。

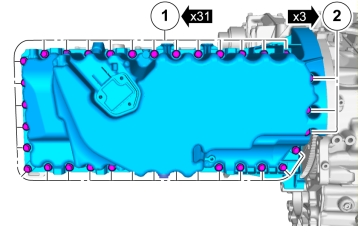

标识箭头
指出需要拆卸的零件的箭头。

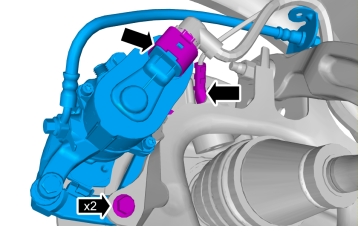

箭头中的名称 x2 表示需要拆下两个螺丝，才能松开刹车钳。
数量标示所包含的所有配件都属于相同类型和尺寸。

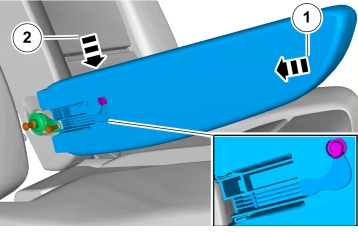

移动箭头
在本例中，移动箭头有编号，表示推拉组件的顺序。
旋转箭头显示您应当旋转部件，进行安装或拆卸。

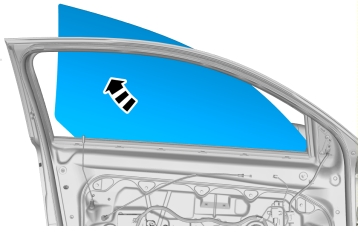

斜角移动箭头表示应将组件朝一个方向移动，然后再朝另一个方向移动。
在本例中，移动箭头有编号，表示推拉组件的顺序。

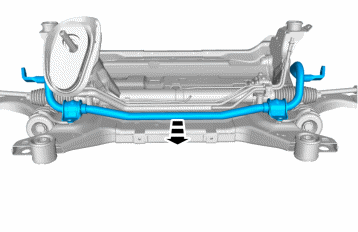

背景组件
为了令照片更清晰，经常会删除背景细节。

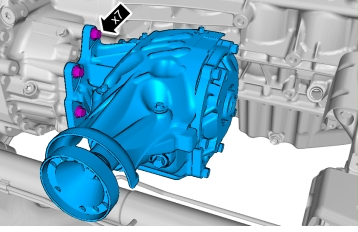

视图
为了令照片更为清晰，有时候选择的视图显示部件的角度可能不同于您对车辆实施作业时看到部件的角度。例如，这样显示了隐藏的螺丝。
在锥形齿轮上作业时，在锥形齿轮安装在车中后，无法从这个角度看到。
