信息娱乐控制模块（ICM）
系统概观
控制模块
信息娱乐控制模块（ICM）的作用如同 CAN网络和 MOST 网络之间的网关。它还在MOST网络中起到主控制模块的作用，并且检查其他控制模块。
信息娱乐控制模块（ICM）具有一个整体式屏幕。遥控器也属于信息娱乐控制模块（ICM）。
遥控器用于启动可以通过键盘，气候控制模块（CCM）和方向盘上的按钮控制的大多数功能。
信息娱乐控制模块（ICM）利用其用户界面控制在MOST网络上运行的功能。命令从信息娱乐控制模块（ICM）传送到网络中的其他控制模块。它们执行所要求的功能，例如声音播放，改变声源以及收音机设定。
信息娱乐控制模块（ICM）是整个信息娱乐系统中的主控制模块。
有关进一步的信息，请参阅：设计与功能 - 信息娱乐系统，2.1代
信息娱乐控制模块（ICM）还控制信息娱乐系统的防盗功能（ITP）。
关于由信息娱乐控制模块（ICM）控制但由MOST网络中其他控制模块执行的功能的信息，请参阅各控制模块和MOST网络的“设计与功能”。
信息娱乐控制模块（ICM）在仪表板内。该控制模块由仪表板中拆出，以便更换。
信息娱乐控制模块（ICM）经下列系统与其他控制模块通讯：
  • CAN通讯
  • LIN内部网络通讯
  • MOST通讯。
    • MOST通讯是利用光纤通讯链结的。
    控制模块通过一个整合式诊断系统来检查启动及输入和输出信号。如果信息娱乐控制模块（ICM）探测到故障，就会储存诊断故障代码（DTC）。
    所有诊断故障代码（DTC）均储存在控制模块内存中。利用诊断工具经由车中的故障诊断插座（DLC）便可读取这一信息。
    确定信息娱乐控制模块（ICM）获得电源并接地有一简单的检查方法，就是看点火开关打开时屏幕是否点亮。
    信号

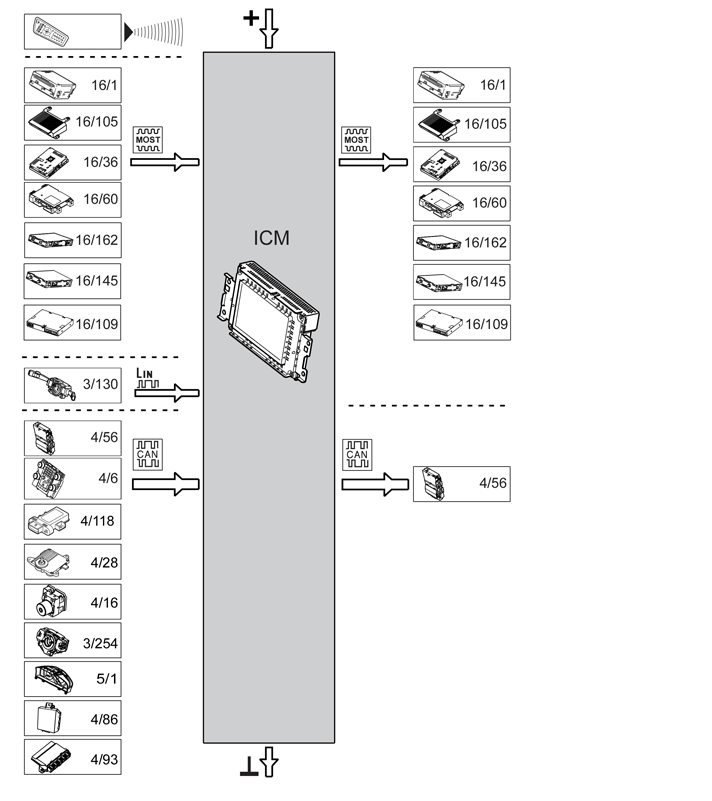

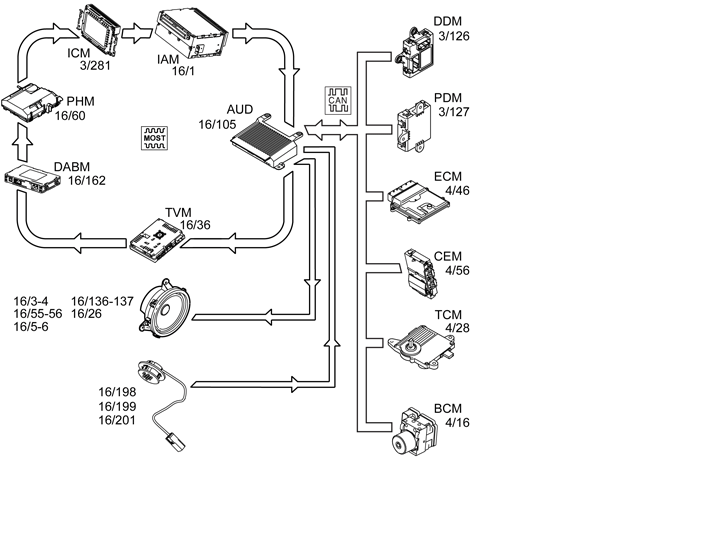

    下表总结了信息娱乐控制模块（ICM）的输入信号和输出信号。信号类型分为直接连接的MOST通讯、LIN通讯以及CAN通讯。下图显示同样的信息与Volvo组件标示。
    输入信号
    输出信号
    n 经过红外线信号： n
    1. 信息娱乐遥控器
    n 经过红外线信号： n
    n 通过MOST通讯： n
    n 通过MOST通讯： n
    1. 整体式音响模块（IAM）（16/1）
    2. 音响模块（AUD）（16/105）
    3. 电视机模块（TVM）（16/36）（选配）
    4. 电话模块（PHM）（16/60）（选配）
    5. 数码音频广播模块（DABM）（16/162）（取决于市场）（选配）
    6. 遥控数位音响接收器（RDAR）（16/145）（取决于市场）（选配）
    7. 后座娱乐模块(RSE) (16/109) (唯 XC60) (选配)
    1. 整体式音响模块（IAM）（16/1）
    2. 音响模块（AUD）（16/105）
    3. 电视机模块（TVM）（16/36）（选配）
    4. 电话模块（PHM）（16/60）（选配）
    5. 数码音频广播模块（DABM）（16/162）（取决于市场）（选配）
    6. 遥控数位音响接收器（RDAR）（16/145）（取决于市场）（选配）
    7. 后座娱乐模块(RSE) (16/109) (唯 XC60) (选配)
    n 经过LIN通讯： n
    n 经过LIN通讯： n
    1. 方向盘模块（SWM）（3/130）
    n 经过控制区域网络（CAN）通讯： n
    n 经过控制区域网络（CAN）通讯： n
    1. 中央电子模块（CEM）（4/56）：
    2. 恒温控制模块（CCM）（4/6）
    3. 头灯控制模块（HCM）（4/118）
    4. 变速箱控制模块（TCM）（4/28）
    5. 刹车控制模块（BCM）（4/16）
    6. 方向盘角度传感器模块（SAS）（3/254）
    7. 驾驶员信息模块（DIM）（5/1）
    8. 驻车辅助模块（PAM）（4/86）
    9. 无钥匙车辆模块（KVM）（4/93）
    1. 中央电子模块（CEM）（4/56）：
    设计
    控制模块
    信息娱乐控制模块(ICM)具有一个整合式全图形彩色屏幕。该屏幕可显示作用功能之相关信息，亦可显示系统之功能选择及设定信息。
    信息娱乐控制模块(ICM)之版本有两种，取决于车辆配备6个信息娱乐套件中的哪一个。
    搭配5寸屏幕的标准版本管理信息娱乐系统基本款，性能或高性能（无选配电视及／或后座娱乐套件）。
    搭配7寸屏幕的更高阶版本管理信息娱乐高性能，高性能多媒体或高级音响多媒体（搭配选配电视及／或后座娱乐套件的多媒体）。
    信息娱乐控制模块（ICM）有输入和输出用于：
  • 供电
  • 接地
  • CAN
  • LIN内部网络通讯
  • MOST网络
    • 在更换控制模块时要求重新编程。
    该控制模块是可以故障诊断的。
    信息娱乐遥控器
    信息娱乐遥控器用于启动可以通过键盘，恒温控制模块（CCM）和方向盘上的按钮控制的大多数功能。
    与遥控器进行通讯的红外线接收器位于恒温控制模块(CCM)前方。
    功能
    控制功能

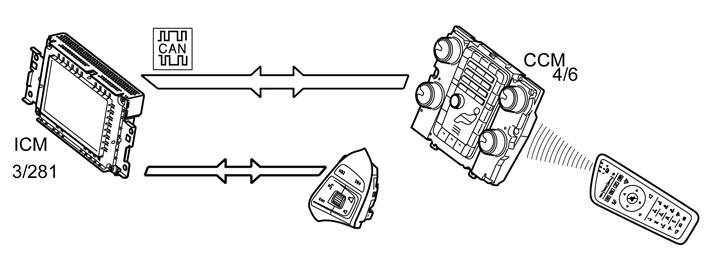

    信息娱乐控制模块 (ICM) (3/281) 是由气候控制模块 (CCM) (4/6) 上的键盘、信息娱乐遥控器或是藉由右侧方向盘开关 (SWSR) 来控制。来自气候控制模块 (CCM) 上的键盘信号是通过 CAN 发送。来自右侧方向盘开关的信号则是通过 LIN 发送。而来自信息娱乐遥控器的信号是通过红外线发送。
    使用按钮控制的功能包括：
  • AM
  • FM
  • CD（光碟）
  • AUX（外接附加设备）
  • EJECT（退出）
  • 数位无线电
  • USB（选项/配件）
  • iPod（选项/配件）
  • 导航 (选配)
  • 电话
  • DVD视频
  • 电视 (选配)
  • 后座娱乐模块(RSE) (唯 XC60) (选配)
    • 有关气候控制模块（CCM）上键盘的更多信息，请参阅：设计与功能 - 气候控制模块（CCM）。
    利用方向盘按钮控制功能
    (S60 (11-)、V60、XC60、V70 (08-)、XC70 (08-)、S80 (07-))
    (V40 (13-))
    用和方向盘控制模块（SWM）（3/130）连接的方向盘按钮可控制：
  • 音量控制和CD音轨/收音机选择
  • 交通信息的功能表选择
  • 打免提汽车电话期间的音量控制和电话模块（PHM）的功能表选择 (16/60)
  • 音量控制，电视机模块（TVM）(16/36)(选配)
  • 后座娱乐模块(RSE)之音量控制 (16/109) (唯 XC60) (选配)

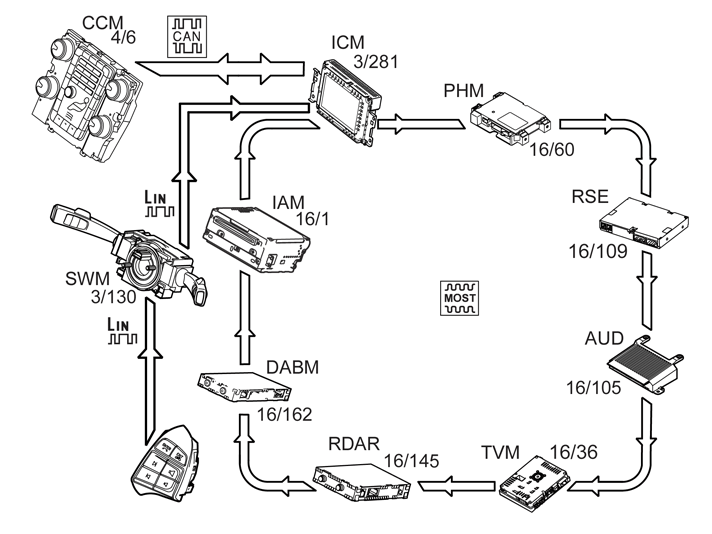

    • 来自方向盘按钮的信号用LIN通讯功能传送至方向盘控制模块（SWM）（3/130）。方向盘控制模块（SWM）通过LIN通讯将这些信号继续传递到信息娱乐控制模块（ICM）（3/281）。信息娱乐控制模块（ICM）随后又将信号继续传递到MOST网络上有关的控制模块。
    有关进一步的信息，请参阅：设计与功能 - 方向盘模块（SWM）。
    信息娱乐控制模块（ICM）控制的功能
    关于由信息娱乐控制模块（ICM）控制但由MOST网络中其他控制模块执行的功能的信息，请参阅相关控制模块和MOST网络的“设计与功能”。
    信息娱乐控制模块防盗功能（ITP）
    (S60 (11-)、V60、XC60、V70 (08-)、XC70 (08-)、S80 (07-))
    (V40 (13-))
    信息娱乐控制模块防盗功能（ITP）是用来防止未经许可的信息娱乐系统内的控制模块安装到本汽车上。其任务是防止这些单元被偷。

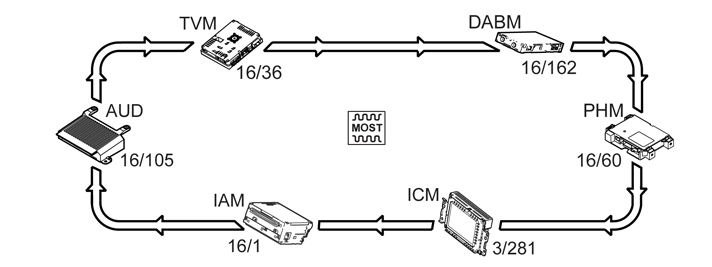

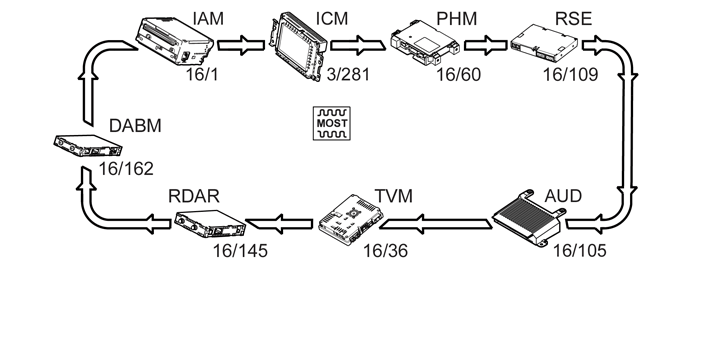

    此功能是由信息娱乐控制模块 (ICM) 所控制。信息娱乐控制模块 (ICM) (3/281) 会检查 MOST 网络上所有控制模块的序号，并将这些序号与储存在中央电子模块 (CEM) 内的清单做比较。该清单是通过 CAN 传输到信息娱乐控制模块 (ICM)。信息娱乐控制模块 (ICM) 则通过 MOST 网络对有关控制模块序号的数据进行检索。信息娱乐控制模块 (ICM) 再将信息与已储存之序号做比较。
    如果某一控制模块不在储存的清单中，它会从MOST网络上被分开并且该控制模块的功能会被阻。这就是说MOST网络中的控制模块不能从一辆车移换到另一辆。
    如果有一控制模块不在这个储存的名单上，或者在这个储存的名单上的某一控制模块回答错误，那么就在信息娱乐控制模块（ICM）中设立一故障代码。
    有关进一步的信息，请参阅：设计与功能 - MOST网络。
    诊断功能
    概述
    控制模块有一个内置的诊断系统（称为Volvo诊断），它可以不断对内部功能及输入和输出信号进行监测。
    诊断故障代码（DTC）
    如果控制模块侦测到故障，则会储存诊断故障代码（DTC）。在最后一次操作周期期间被侦测到的故障被定义为永久性。其他被侦测到的故障被定义为暂时性。
    读取和清除诊断故障代码（DTC）
    用这个功能可读取并清除已储存的诊断故障代码。故障代码的删除要在所有故障代码都读出至少一次之后才能进行。
    读取参数
    使用这一功能可以读出参数的状态或数值。状态或数值可通过数位形式显示。
    若需更多信息，请参阅“规格－其他”中之“车辆通讯”信息。
    启动组件及功能
    该功能可用于启动作用于信息娱乐控制组（ICM）的组件和功能。
    若需更多信息，请参阅“规格－其他”中之“车辆通讯”信息。
    读取静态数据
    用此功能有可能读出已编程的数据以及将数据编入程序，例如将用户参数编程。
    读取控制模块标识
    诊断工具通过从控制模块内存中读取一些代码来识别控制模块。
    这些代码包含有关控制模块的下列信息：
  • 硬件的零件编号 (无软件的控制模块)
  • 硬件序号 (不含软件的控制模块)
  • 软件零件编号
  • 诊断软件零件编号(P/N)
    • 读取延伸故障追踪信息
    这功能可以用来读出与诊断故障代码（DTC）一起储存的参数、状态标识及计数器这些所谓的冻结值。
    若需更多信息，请参阅“规格－其他”中之“车辆通讯”信息。
    下载软件及更换控制模块
    有可能将新的软件下载到信息娱乐控制模块（ICM）中。在订购软件的时候，汽车上的软件和硬件会与Volvo中央数据库进行对照比较。如果结果相符，软件就会下载到控制模块中。
    如果车辆和Volvo中央资料库之间对照结果不相符，资料库就会根据该车的配置来进行更新。完成之后，新软件即会下载。
    也可以在 USB-内存上储存软件，并通过 USB-连接埠更新信息娱乐控制模块 (ICM) 内的软件。对于配备 5 英寸屏幕的车辆，USB-连接埠是隐藏在信息娱乐控制模块 (ICM) 上的舱盖后面。对于配备 7 英寸屏幕的车辆，USB-连接埠则是位在整体式音响模块 (IAM) 上。
    信息娱乐控制模块（ICM）是安装在仪表板上。更换控制组件时，要将它从仪表板取出。
    选择 CAN 即可将软件全部下载到车辆上。
