整体式音响模块（IAM）
系统概观
控制模块
整体式音响模块（IAM）负责以下功能：
  • 无线电接收，AM/FM
  • 无线电接收，HD（混合数位）（取决于市场）。
  • RDS接收（无线电资料系统）（取决于市场）。
  • CD播放。
  • DVD播放（仅限High performance multimedia和Premium sound multimedia）。
  • USB/iPod播放（High performance、High performance multimedia，和Premium sound multimedia）。
  • 蓝牙（High performance、High performance multimedia，和Premium sound multimedia），用于免提电话和音频流（A2DP）。
  • AUX播放。
  • HDD（仅限配备导航选项工具包的车辆）。
  • 导航（仅限配备导航选项工具包的车辆）。
  • 语音控制（仅限配备导航选项工具包的车辆）。
    • 整体式音响模块（IAM）与直接相连的组件进行通讯，也经由光纤通讯网络－MOST网络与其他控制模块和组件进行通讯。
    整体式音响模块（IAM）是MOST网络上的一个从动模块，而信息娱乐控制模块（ICM）是主模块。

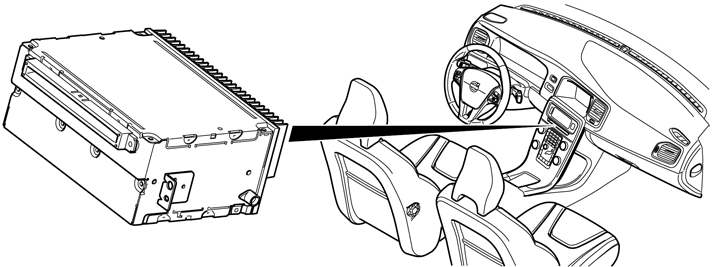

    整体式音响模块（IAM）安装在中央控制台中。
    为在MOST网络内发挥功用，信息娱乐控制模块（ICM）检查整体式音响模块（IAM）序号是否正确。如果序号不正确，整体式音响模块（IAM）就不工作。该检查是信息娱乐防盗版（ITP）系统的一部份。
    可以提供以下整体式音响模块（IAM）型式：
  • n 整合式放大器 (Base 2 x 20 W 以及 Performance 4 x 20 W)， 具整合式收音机、CD 播放器、内部放大器以及 AUX 输出 (3.5 毫米)。
  • n 无整体式放大器（High performance）， 内建有无线电、CD播放器、USB连接埠、蓝牙、AUX输入（3.5 mm）和免提麦克风。该型式要求外部放大器，音响模块（AUD。
  • n 无整体式放大器（High performance multimedia和Premium sound multimedia）， 内建有无线电、DVD播放器、USB连接埠、蓝牙、AUX输入（3.5 mm）和导航单元（选配）。该型式要求外部放大器，音响模块（AUD。
    • RDS接收（无线电数据系统）可带FM广播（取决于市场）。该系统在美国称作RBDS（无线电广播数据系统）。
    整体式音响模块（IAM）有的型式支持接收混合数位（HD）无线电（High performance、High performance multimedia，和Premium sound multimedia）。目前仅适用于美国市场。
    整体式音响模块（IAM）管理CD和DVD光碟上压缩音乐格式的播放。
    可支持以下格式：
  • mp3
  • WMA
  • aac（High performance、High performance multimedia，和Premium sound multimedia）
    • 整体式音响模块（IAM）可经由AUX输入播放音乐。
    整体式音响模块（IAM）可以通过蓝牙播放音乐。（不适用于Performance）
    整体式音响模块（IAM）支持通过通道式控制台中的USB/iPod连接播放音乐。
    可支持以下格式：
  • mp3
  • WMA
  • wav（Performance）
  • aac（High performance、High performance multimedia，和Premium sound multimedia）
    • 带有DVD播放器，可以播放DVD上之压缩视频格式的整体式音响模块（IAM）型式。
    可支持以下格式：
  • MPEG1，依照CD视频标准
  • MPEG2，依照DVD视频标准
  • MPEG4（DivX/Xvid），仅限“.asf”、“.avi”，和“.divx”档案类型。
    • 带有DVD播放器，可以经由USB连接播放压缩视频格式的整体式音响模块（IAM）型式。
    可支持以下格式：
  • MPEG4（DivX/Xvid），仅限“.asf”、“.avi”，和“.divx”档案类型。
    • 装置在前方与后方车门的扬声器是连接到整体式音响模块 (IAM) (Performance) 或是外部放大器、音响模块 (AUD) (适用于 Base、 High Performance、High Performance Multimedia、与 Premium Sound Multimedia)。
    欲知没有整体式扩音器型式的喇叭详情，请参阅“设计与功能，音响模块（AUD）”。
    整体式音响模块（IAM）通过其集成诊断功能来检查执行的启动及输入/输出信号。如果控制模块探测到某一故障，就会产生一个诊断故障代码。所有诊断故障代码均储存在控制模块的内存中。该信息可通过车辆中的数据链结接头读取。
    信号
    下表总结了整体式音响模块（IAM）的输入信号和输出信号。信号类型分为直接连接的信号、蓝牙以及MOST通讯。下图显示同样的信息与Volvo组件标示。
    输入信号
    输出信号
    n 直接连接的： n
    n 直接连接的： n
    1. 供电
    2. 接地
    3. 天线增压器（AM/FM1）（天线信号）（16/16）
    4. 天线增压器（FM2）（天线信号）（16/71）
    5. 麦克风（信号）（16/98）
    6. AUX输入（16/123）
    7. USB/iPod输入（17/42）
    8. GPS天线（16/47）（仅限配备导航选项的车辆）
    9. VICS天线（16/121）（交通信息/导航，仅限日本市场）
    1. 扬声器 (16/3-6、16/55-56)、6 (Performance) 或 4 (Base，只有前车门)
    2. 麦克风（Phantom Feed）（16/98）
    3. 天线增压器（AM/FM1）（电压馈电）（16/16）
    4. 天线增压器（FM2）（电压馈电）（16/71）
    5. USB/iPod输入（17/42）
    6. 信息娱乐控制模块（ICM）（3/281）复合视频信号（CVBS）
    7. GPS天线（16/47）（幻象输入）（仅限配备导航选项的车辆）
    8. VICS天线（16/121）（交通信息/导航，仅限日本市场）（幻象输入）
    n 通过蓝牙： n
    n 通过蓝牙： n
    1. 免提电话（High performance、High performance multimedia，和Premium sound multimedia）。
    2. 信息娱乐遥控器（选配）
    1. 免提电话（High performance、High performance multimedia，和Premium sound multimedia）。
    n 经过MOST通讯： n
    n 经过MOST通讯： n
    1. 信息娱乐控制模块（ICM）（3/281）
    2. 电话模块（PHM）（16/60）。
    3. 电视机模块（TVM）（16/36）
    4. 遥控数位音响接收器（RDAR）（16/145）（取决于市场）（选配）
    5. 数码音频广播模块（DABM）（16/162）（取决于市场）（选配）
    6. 后座娱乐模块(RSE) (16/109) (选配) (得根据车型)
    1. 信息娱乐控制模块（ICM）（3/281）
    2. 音响模块（AUD）（16/105）（High performance、High performance multimedia，和Premium sound multimedia）。
    3. 电话模块（PHM）（16/60）。
    4. 后座娱乐模块(RSE) (16/109) (选配) (得根据车型)
    设计
    控制模块
    整体式音响模块（IAM）安装在中央控制台中。
    信息娱乐控制模块（ICM）显示器显示整体式音响模块（IAM）的当前状态。
    整体式音响模块 (IAM) 具有整合式放大器，Base 为 2 x 20 W 或 Performance 为 4 x 20 W。
    对于没有整体式扩音器的型式，音响模块（AUD）则用作扩音器。

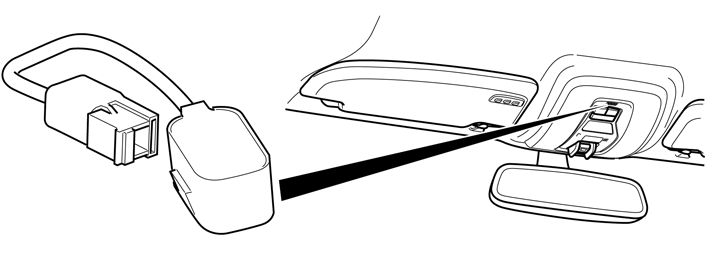

    天线，整体式音响模块（IAM）
    天线
    S60
    V60
    XC60 (2011- 后期版本)
    V70、XC70、S80
    整体式音响模块（IAM）连接在AM和FM的天线系统上。天线系统由一根AM天线和两根FM天线（FM1，FM2）构成。
    天线组位于后车窗。对于 XC60 (2011-)，AM 和 FM1 的天线皆位于尾门的扰流板， FM2 的天线位于右后车窗。
    AM和FM1天线与AM/FM天线增压器相连，FM2天线则连接至FM2天线增压器中。天线信号经由两根同轴电线，从天线增压器传送至整体式音响模块（IAM）中。
    天线放大器由整体式音响模块（IAM）提供电压。
    配备导航选项的整体式音响模块（IAM）也连接至GPS天线和VICS天线（仅限日本市场）。
    遥控器
    方向盘上按键的遥控可能是选配或是标准配备，依市场而定。按键位于方向盘右侧且直接连接至方向盘开关，右（SWSR）。
    扬声器
    Base 的整体式音响模块 (IAM) 有四个扬声器而 Performance 则有六个与控制模块相连接的扬声器。
    在每个前车门内有两个扬声器。双向系统由宽频低音/中频喇叭以及单独的高音喇叭所组成。在两个后车门 (仅限 Performance) 中则有宽频低音/中频喇叭。
    低音/中音喇叭的阻抗为4 Ω，高音喇叭的阻抗为15 Ω。
    对于没有扩音器的型式，喇叭则连接至音响模块（AUD）。
    若需更多信息，请参阅：设计与功能 - 音响模块（AUD）。
    话筒
    麦克风直接连接到整体式音响模块（IAM）。麦克风将模拟信号传输至整体式音响模块（IAM）。麦克风经由整体式音响模块（IAM）得到幻象输入。
    可以通过免提连接电话呼叫。麦克风和扬声器用于通过免提拨打电话。
    功能
    音响单元
    整体式音响模块（IAM）用作车辆中的音响系统，并经由MOST网络连接到其他控制模块。
    整体式音响模块（AUD）控制以下设定：
  • 音量
  • 低音
  • 高音
  • 和谐
  • 推杆（Fader）
  • 均衡器
    • 整体式音响模块（IAM）支持接收数位HD无线电（High performance、High performance multimedia，和Premium sound multimedia）。HD无线电以数位的形式，分别在美国的AM和FM频段上传送。如果在相关的频率上可用，并在使用者功能表选取了HD无线电功能，则整体式音响模块（IAM）将会自动切换接收数位HD无线电。整体式音响模块（IAM）接收数位HD无线电时，在信息娱乐控制模块（ICM）中显示HD无线电符号。
    整体式音响模块（IAM）在取得另一声音信息，例如来自驻车辅助功能的指示或电话对话时，会降低来自实际来源的音量。
    如果车辆配备了导航系统，则声音信息在现有的扬声器播放。
    遥控器
    方向盘上的遥控系统（标准/选配）直接连接至方向盘开关，右（SWSR）。通过遥控可改变音量（提高-降低）以及改变预先编程的电台频道。在播放CD或USB/iPod时，按键作用为曲目选择。方向盘开关，右（SWSR）经由LIN汇流排与信息娱乐控制模块（ICM）通讯，然后它经由MOST网络进而将信号传送到整体式音响模块（IAM）。
    信息娱乐遥控器（选配）
    有关进一步的信息，请参阅：设计与功能 - 信息娱乐系统，Sensus
    诊断功能
    概述
    控制模块有一套内建诊断系统（Volvo诊断系统），对内部功能及输入和输出信号进行连续监测。
    诊断故障代码（DTC）
    如果控制模块侦测到故障，则会储存诊断故障代码（DTC）。在最后一次操作周期期间被侦测到的故障被定义为永久性。其他被侦测到的故障被定义为暂时性。
    如果故障在被作为诊断故障代码（DTC）储存于控制模块后由于某原因而消失，该信息仍会继续储存在控制模块中。如果故障不再为永久性，则诊断故障代码（DTC）状态会保持间歇性。
    读取和清除诊断故障代码（DTC）
    用这个功能可读取并清除已储存的诊断故障代码（DTC）。
    诊断故障代码（DTC）只能在所有诊断故障代码（DTC）都至少读出一次后方能清除。
    读取参数
    使用这一功能可以读出参数的状态或数值。状态或数值可通过数位形式显示。
    启动组件及功能
    该功能可用于启动作用于整体式音响模块（IAM）的组件/功能。
    读取控制模块标识
    诊断工具通过从控制模块内存中读取一些代码来识别控制模块。
    这些代码包含有关控制模块的下列信息：
  • 硬件的零件编号（无软件的控制模块）
  • 硬件的序号（无软件的控制模块）
  • 软件零件编号
  • 诊断软件零件编号（P/N）
    • 读取延伸故障追踪信息
    这功能可以用来读出与诊断故障代码（DTC）一起储存的参数、状态标识及计数器这些所谓的冻结值。
    下载软件及更换控制模块
    概述
    软件可以下载到集成音响模块（IAM）。在订购软件时，会把车辆的软件和硬件与Volvo中央数据库进行比较。如果彼此匹配，软件就会下载到系统中。
    如果车辆和Volvo中央资料库之间对照结果不相符，资料库就会根据该车的配置来进行更新。完成之后，新软件即会下载。
    也可以在 USB-内存上储存软件，并通过 USB-连接埠更新信息娱乐控制模块 (ICM) 内的软件。对于配备 5 英寸屏幕的车辆，USB-连接埠是隐藏在信息娱乐控制模块 (ICM) 上的舱盖后面。对于配备 7 英寸屏幕的车辆，USB-连接埠则是位在整体式音响模块 (IAM) 上。
    更换控制模块
    整体式音响模块（IAM）架置于中央控制台内。更换控制模块时，它从中央控制台被拿出。
    更换整体式音响模块（IAM）之后，信息娱乐控制模块（ICM）检查它的独特序号。如果序号不正确，整体式音响模块（IAM）将不会有作用。如果问题在软件下载之后产生，请试试熄火/启动。
    在完整重载软件于车辆时MOST重载被选取。
