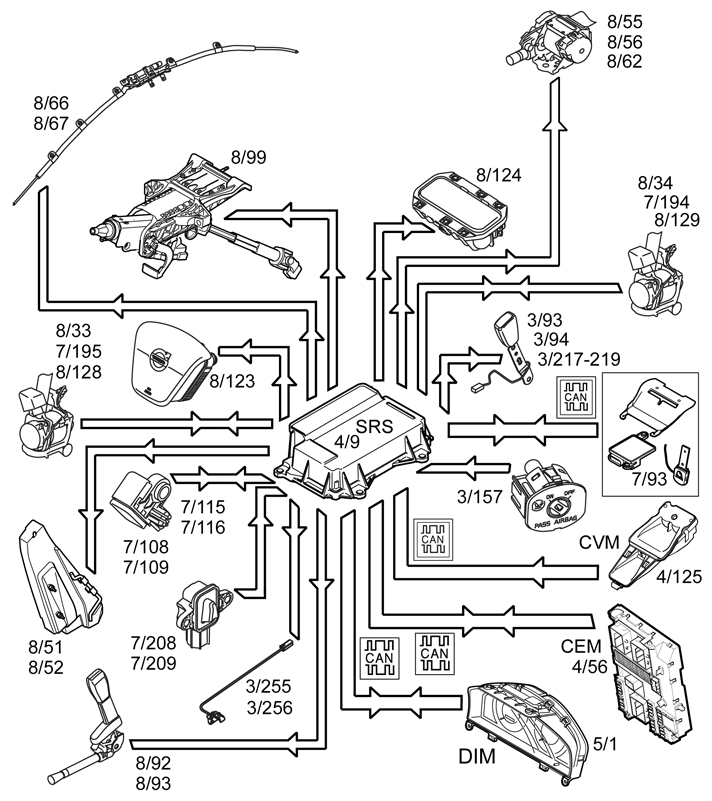

点火装置转至位置II或III时，CAN网络通讯得到检查，内部安全辅助系统（SRS）功能（4/9）进行了状态检查，所有直接连接的组件也进行了状态检查，例如：
  • 驾驶员气囊（8/123）
  • 乘客气囊（8/124）
  • 安全带张力器（8/33，8/34，8/55，8/56和8/62）
  • 安全带张力器腰部驾驶（8/92）（只限一些市场）
  • 乘客腰部安全带预张力器（8/93）（只限一些市场）
  • 侧撞传感器（7/108，7/109，7/115和7/116）
  • 侧撞传感器（压力传感器）（7/208和7/209）
  • 充气帘（8/66和8/67）
  • SIPS气囊（8/51和8/52）
  • 前座安全带扣环（3/93和3/94）
  • 后座安全带扣环（3/217、3/218和3/219）（只限一些市场）
  • 自适应转向柱（8/99）（仅限于美国/加拿大市场）
  • 座椅位置传感器（3/255和3/256）（仅限于美国/加拿大市场）
  • 自适应式座椅安全带拉力限制器（8/128和8/129）
  • 开关，前部乘客气囊（3/157）（美国/加拿大市场除外）
  • 乘客重量传感器（OWS）（7/93）（仅限于美国/加拿大市场）
    • 除了这些直接连接的组件，也检查与关闭速度模块（CVM）（4/125）的通信。
    安全辅助系统（SRS）模块经由控制区域网络（CAN）将信息传送给驾驶员信息模块（DIM）（5/1），表明这一测试正在进行。中央电子模块（CEM）（4/56）在状态检查期间还传递参数值。
    驾驶员信息模块（DIM）然后会亮起SRS指示灯。安全辅助系统（SRS）正受检查时，SRS指示灯亮起。在安全辅助系统（SRS）测试完毕并且没有探测到故障时
