配件连接单元 (ACU)
系统概观
控制模块
文件说明配件连接装置(ACU)具备的功能（功能同时称为 Sensus Connected Touch ），及如何与信息娱乐系统的其他组件整合。这是一套仅可在7"屏幕上，从下列信息娱乐套件中，挑选其中一项的选项装置： High Performance （信息娱乐等级2)， High Performance Multimedia （信息娱乐等级3）或 Premium Sound Multimedia （信息娱乐等级4）。

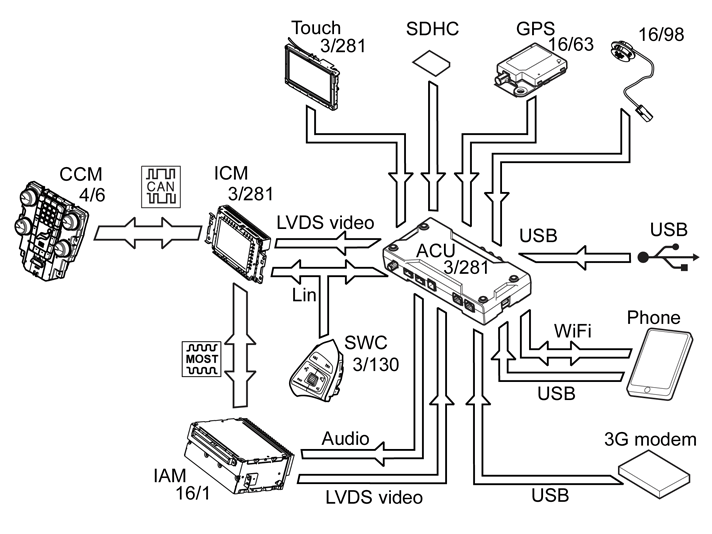

配件连接装置(ACU)通过LIN汇流排，与直接连接的组件，与信息娱乐控制模块(ICM)及与方向盘右侧按键模块(SWSR)等通讯，并通过CAN汇流排与空调控制模块(CCM)通讯。
配件连接装置(ACU)安装在置物箱内。透明的 Touch panel 安装在前座屏幕上方。
配件连接装置(ACU)不具备任何外部诊断通讯，只有一个内部介面。
配件连接单元 (ACU) 可管控下列功能：
  • 网络。
  • 网络共用（WiFi－存取点）。
  • 类比视讯/音讯输入。
  • 导航iGO（3D－视图，街景，线上－信息，交通信息，POIs，当地气象等）。
  • 通过线上服务导航（例如 Google maps, Appello, Wise Pilot ）。
  • 来自网络的串流媒体（例如 Spotify, Dezeer, Pandora, YouTube, 网络－无线电台）。
  • 媒体播放器（通过：USB，汽车电话，WiFi）。支持格式： MP3, AAC, WMA, Ogg Vorbis, PCM, JPEG, PNG, GIF, BMP, H.264, MPEG4 及 WMV 。
  • Android－应用程序（气象及 Service Dealer Locator ，请在功能篇参阅更多信息）。更多应用程序通过 Parrot Market 下载。
  • n Parrot SmartLinQ （在已连线的汽车电话内找到镜像应用程序的功能）。
  • n RealVNC （显示汽车电话的屏幕内容)。
    • 信号

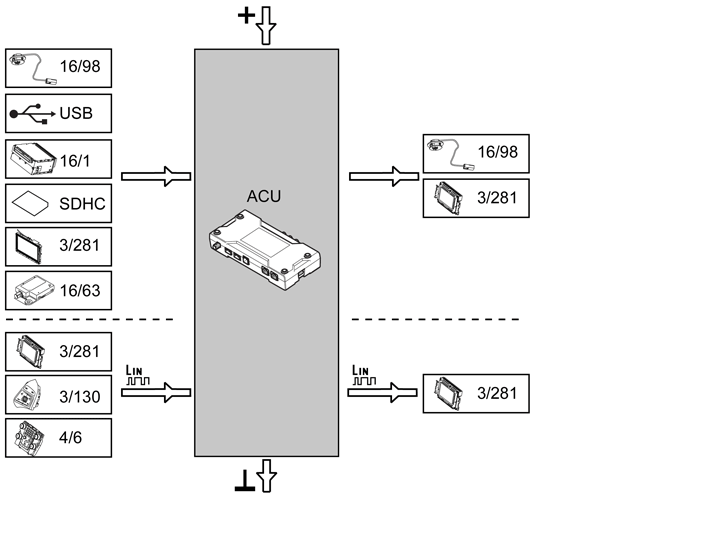

    下表总结配件连接装置(ACU)的输入信号及输出信号。信号类型分为直接连接信号及LIN通讯。下图说明与Volvo组件名称相同的信息。
    输入信号
    输出信号
    n 直接连接的： n
    n 直接连接的： n
    1. 供电
    2. 接地
    3. 触控面板
    4. LVDS视讯输入（整合式音讯模块(IAM) 16/1）
    5. 麦克风（信号）（16/98）
    6. GPS 天线 (16/63)
    7. SD 记忆卡 (SDHC)
    8. USB
    9. 音讯/视讯输入
    1. 音讯 (R+/R- 暨 L+/L-)
    2. LVDS视讯输出（信息娱乐控制模块(ICM) 3/281）
    3. 麦克风（虚拟电源）
    n 经过LIN通讯： n
    n 经过LIN通讯： n
    1. 信息娱乐控制模块（ICM）（3/281）
    2. 右侧方向盘按键模块 (SWSR) (3/130)
    3. 位于空调控制模块(CCM) (4/6)的按键(3/112)

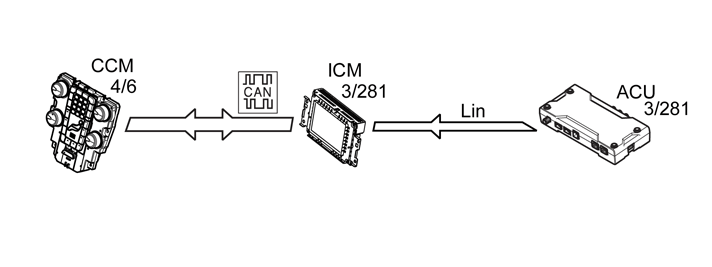

      信号会经由 CAN 通讯通过信息娱乐控制模块 (ICM) (3/281)。
    1. 信息娱乐控制模块（ICM）（3/281）
    设计
    控制模块

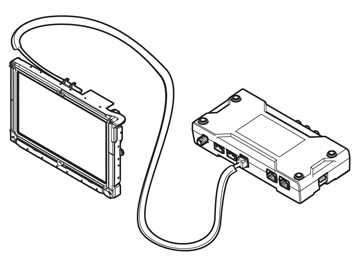

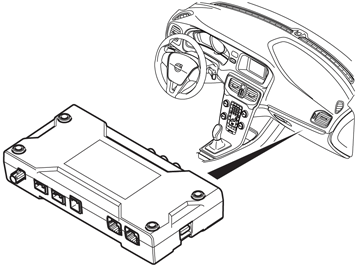

    ACU安装在置物箱内。 Touch panel ，GPS天线与麦克风通过电线连接。SD卡，USB与 RCA 接触器则安装在ACU上。WiFi也是内建。

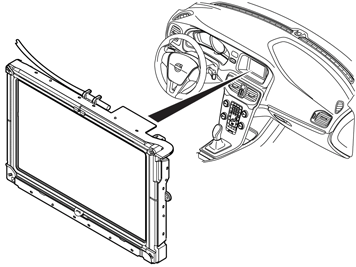

    n Touch panel n
    配件连接装置(ACU)的 Touch panel ，安装在前座屏幕上方。

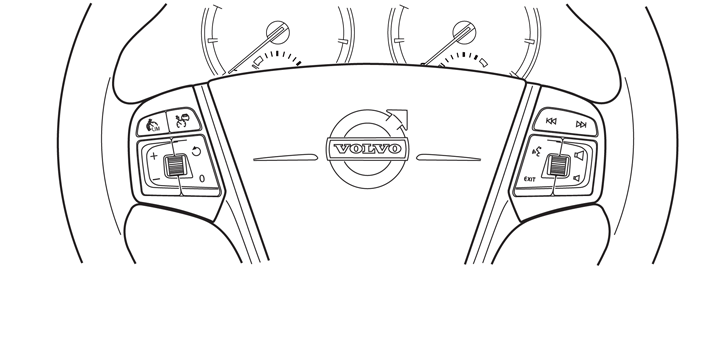

    遥控器
    可使用方向盘右侧按键SWRS遥控配件连接装置(ACU)。

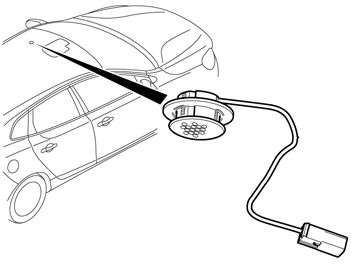

    话筒
    麦克风直接连接ACU。麦克风传送类比信号到控制模块。通过控制模块提供麦克风虚拟电源。

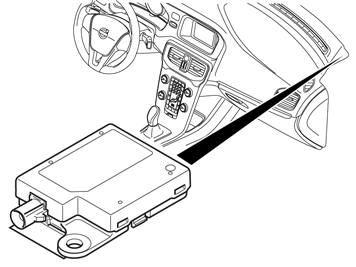

    GPS 天线
    GPS 天线是直接连接 ACU 且其功能则是提供有关日期与位置的信息。
    功能
    配件连接单元 (ACU)
    概述
    使用配件连接装置(ACU)时，使用具有连接媒体中心及直觉触控介面的汽车标准7"屏幕。以3G-或4G-dongle网卡或通过汽车电话连接到网络，可获得最佳效果。服务包括各类众多安装及内建及客户可下载的应用程序服务。内建程序包括网络浏览器，导航，网络无线电台及电子信箱客户端软件等（更多详细内容请参阅下表）。额外应用程序，例如音乐服务等可通过 Parrot Market 下载。
    通过外部连接到配件连接装置(ACU)，有可能通过欣赏影像并播放音讯／视讯，并在SD卡储存导航资料。除使用 touch panel 外，同时可通过方向盘按钮控制功能，若播放音讯，还有一项音量控制功能。
    分地区内建应用程序
    n 应用程序 n
    n 欧盟 n
    n 美国 n
    n 中国 n
    网络浏览器
    X
    X
    X
    小型计数器
    X
    X
    X
    日历
    X
    X
    X
    n Deezer n
    X
    –
    –
    电子信箱
    X
    X
    X
    图库
    X
    X
    X
    n iGo n
    X
    X
    –
    地图
    X
    X
    X
    n MediaPlayer n
    X
    X
    X
    n Road Trip n
    X
    X
    X
    n Voice Reco Music n
    X
    X
    X
    n TuneIn n
    X
    X
    X
    n Weather Widget n
    X
    X
    X
    n Parrot SmartLinQ n
    X
    X
    X
    n Service (DealernLocator) n
    X
    X
    X
    视讯播放器
    X
    X
    X
    n Spotify n
    X
    X
    –
    n Orange Live n
    X
    –
    –
    n Tune In n
    X
    X
    X
    n Coyote n
    X
    X
    X
    n Wikango n
    –
    X
    –
    n Nav X n
    X
    –
    –
    n Parrot Market n
    X
    X
    X
    整合
    配件连接装置(ACU)整合在汽车标准多媒体系统，并作为各种类型输入信号之间的入口。控制模块使用的软件，搭配 Android 作业系统。
    操作模式
    当关闭配件连接装置(ACU)，标准视讯影像通过配件连接装置(ACU)，从整合式音讯模块(IAM)传送到信息娱乐控制模块(ICM)。可通过在中央控制台按键选择“媒体(MEDIA)”启动配件连接装置(ACU)，并通过CAN及LIN汇流排启动。配件连接装置(ACU)传送的影像，随后显示在前座屏幕。若要控制归属配件连接装置(ACU)的功能，可在这种操作模式，使用 touch panel ，方向盘按钮及音量控制等方式。
    配件连接装置(ACU)的馈电为 +30，通过空调控制模块(CCM)进行逻辑控制（切换“媒体”）的馈电则为 +15。

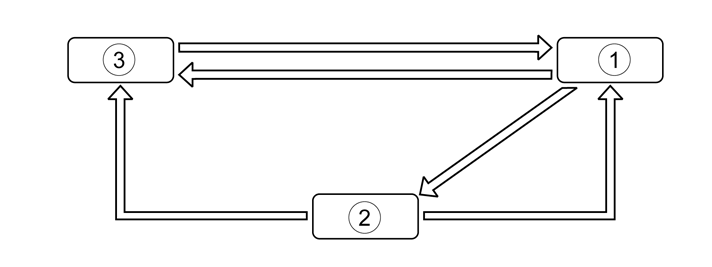

    配件连接装置(ACU)可设定三种不同作业模式。从信息娱乐控制模块(ICM)发送要求。三种模式如下：
  • 启动－配件连接装置(ACU)保持全面运作，USB装置可使用USB插座充电。
  • 备用－LIN接收器已备妥切换到启动或停用模式。
  • 关闭－ACU 现在已切换到最低，关闭，状态。
    • 同时通过LIN汇流排检查下列项目：
  • 屏幕
  • 声音
  • 配件连接装置(ACU)接收的汽车基本资料，例如车速及识别资料。
  • 信息从配件连接装置(ACU)传送到前座屏幕。当使用配件连接装置(ACU)时，使用者可利用信息进行视讯通讯。
    • n Touch panel n
    n Touch panel 通过USB线与ACU连接。 Touch panel 为 IR-touch 型。
    影像信号
    配件连接装置(ACU)与信息娱乐控制模块(ICM)之间的视讯信号，属于 LVDS (Low Voltage Differential Signaling) 格式。当配件连接装置(ACU)关闭或备用，视讯信号从整合式音讯模块(IAM)传送并通过配件连接装置(ACU)到信息娱乐控制模块(ICM)，并在前座屏幕显示影像。
    当配件连接装置(ACU)启动，控制模块内部继电器启动，并显示在前座屏幕。若配件连接装置(ACU)未通电，屏幕出现信息娱乐系统发送的正常影像。
    音响
    配件连接装置(ACU)采用平衡音讯输出（R+/R- 与 L+/L-)。这项优点可无须放大即将干扰降到最低。配件连接装置(ACU)连接到整合式音讯模块(IAM)的AUX输入2。
    语音控制
    配件连接装置(ACU)具有独立连接麦克风，可控制音讯播放音量（演出者与专辑）。
    GPS 天线
    GPS天线的功能是为ACU内的GPS接收器，提供位置与日期相关信息。天线通过 FAKRA 接触点连接。内建导航系统提供信号状态、卫星品质与卫星编号相关信息。天线采用虚拟电源。
    SD 卡
    SD卡专用于储存导航功能的地图资料及个人导航数据。为确定内建导航程序( iGO )顺利运作，必须具备地图资料。并且符合标准SD 2.0版。
    USB
    使用USB连接3G与4G网卡的连接装置即可连线上网。在各个市场上，大部分的3G与4G网卡都与ACU相容。然而 Volvo并不能保证，市面上所有3G与4G网卡都能搭配ACU使用。操作某些应用程序需要另行订购。网络连线速度也不尽相同。无法全面保证3G与4G网络的涵盖范围。
    USB连接同时容许不同储存媒体连接（内存，汽车电话等）。当控制模块启动时，USB装置可同时充电（最高500mA）。
    ACU软件通过USB内存更新。详情请参阅 n n 篇。 请参阅： 诊断功能
    USB连接支持标准2.0版。
    内建 WiFi
    配件连接装置(ACU)具备内建WiFi（遵照通讯协定： IEEE 802.11b/g ），装置可通过汽车电话或通过公共或内部存取点（所谓的 HotSpots ）存取网络。
    与汽车电话互动
    ACU 具内建支持并提供各项管理：
  • 网络存取点( HotSpot )。
  • 通过DLNA或USB播放影片及音乐，以及显示图片。
  • 屏幕共享（配合RealVNC技术）显示电话画面。iOS不支持。
  • 控制汽车电话。
    • RCA 输入
    RCA输入可用于连接外部音讯及视讯源，例如汽车电话与摄影机。
    遥控器
    方向盘右侧按钮(SWSR)用于控制配件连接装置(ACU)功能。信号通过LIN汇流排传送。
    格式
    支持格式：
  • mp3
  • AAC
  • WMA
  • n Ogg Vorbis n
  • PCM
  • JPEG
  • PNG
  • GIF
  • BMP
  • H.264
  • MPEG4
  • WMV
    • 软件概述
    ACU包含了硬件与所有连接装置的驱动程序。Android作业系统构成控制模块功能的作业平台。作业系统包括 Java Virtual Machine ，构成运作Java程序的平台。安装在控制模块上的Java程序，可使用现有硬件：例如屏幕， touch panel ，连接 WiFi，SD 卡及 USB 装置并且接收信息，例如车速及 GPS 信息等。Volvo 并不负责提供应用程序的内容/功能。Volvo亦不负责Android软件的限制/功能。
    配件连接装置(ACU)的设计
    应用程序： Java n
    作业系统： Android n
    硬件：配件连接装置(ACU)
    诊断功能
    概述
    配件连接装置(ACU)具备的一些综合诊断，可持续监测控制模块的输入及输出。
    诊断故障代码（DTC）
    ACU 本身具有整合式诊断可适用于下列零组件：
  • USB 连接埠
  • SD 卡的托架
  • n Touch panel n
  • 麦克风的输入
  • WiFi 天线
  • GPS 天线的输入
  • 内存及处理器
    • 读取诊断故障代码 (DTC)。
    存取读出
    综合诊断通过空调装置的控制仪表板按键存取。
    在按键输入下列组合： #342400# 。
    清单顶端显示的是最近测出的故障。配件连接装置(ACU)最多储存并显示100次故障。当侦测到故障编号101时，清单显示最旧的故障。
    读出形式
    读出形式为：日期，月份，当天时间，年份及状态说明。
    故障可按照下列显示：
    n ”20 12 12:17 2012nGPS signal short to ground”. n
    若未储存故障，状态说明为 “START Diagnosis” 。该读出按照下列显示：
    n ”05 12 13:35 2012nSTART Diagnosis”. n
    读取控制模块标识
    可从配件连接装置(ACU)读出下列内存信息。
  • n Update Product n
  • n Software version n
  • n Legal information n
  • n Model number n
  • n Android version n
  • n Baseband version n
  • n Kernel version n
  • n Build number n
  • n Build ID n
  • n Serial number n
  • n LIN Controller version n
  • n LIN Controller flasher version n
    • 下载软件及更换控制模块
    概述
    可将软件下载到配件连接装置(ACU)。通过制造商， Parrot ，本身的网站撷取软件。
    下载软件
    执行软件下载如下：
  • 检查软件是否已安装在配件连接装置(ACU)。进入选单，点选 Settings > About > Build Number （例如： V01.28.01 ）。
  • 按照制造商， Parrot ，网站，与最新版比对已安装软件。
  • 从网站下载最新版软件到USB内存。
  • 将USB内存插入控制模块的插槽。
  • 进入选单，点选： Settings > About > Update Product 。开始自动更新。
    • 更换控制模块
    配件连接装置(ACU)已安装在置物箱内。更换控制模块后，检查是否已安装最新版软件。更多信息，请参阅上述软件下载篇。
