信息娱乐主机 (IHU)
系统概观
控制模块
信息娱乐主机(IHU) (4/185)是整套信息娱乐系统的主控制模块，并检查信息娱乐系统的其他控制模块。
配备对应独立7寸屏幕的信息娱乐主机(IHU)位于仪表板内部。
信息娱乐主机 (IHU)可管理下列功能：
  • 广播
  • 媒体
  • 电话
  • 导航
  • 连接
  • 摄影机
  • 电子手册。
    • 信息娱乐主机(IHU)经下列系统与其他控制模块通讯：
  • CAN
  • LIN
  • MOST
  • USB
  • 蓝牙
    • 信息娱乐主机 (IHU)之任务是作为CAN、USB及MOST网络之间的 gateway 。
    信息娱乐主机(IHU)利用其用户界面控制在MOST网络上运行的功能。指令从信息娱乐主机(IHU)传送到网络中的其他控制模块。其执行所要求的功能，例如声音播放，改变声源以及收音机设定。
    信息娱乐主机 (IHU)可控制 Infotainment Theft Protection ITP 功能。
    信息娱乐主机(IHU)具有一个遥控器(选配)。遥控器可用于启动通过中控台及方向盘上的按钮进行控制的多数功能。
    关于由信息娱乐主机(IHU)控制但由MOST网络中其他控制模块执行的功能的信息，请参阅各控制模块和MOST网络的设计与功能。
    控制模块通过内建诊断功能来检查所执行的启动以及输入和输出信号。当信息娱乐主机 (IHU)侦测到故障，则会产生一组故障诊断代码。所有故障诊断代码均储存在控制模块的内存中。该信息可通过车辆中的资料传输接头以诊断工具读出。
    检查信息娱乐主机(IHU)是否已连接电源并接地的简易方法，就是开关切换到打开位置时，查看屏幕是否亮起。
    信号

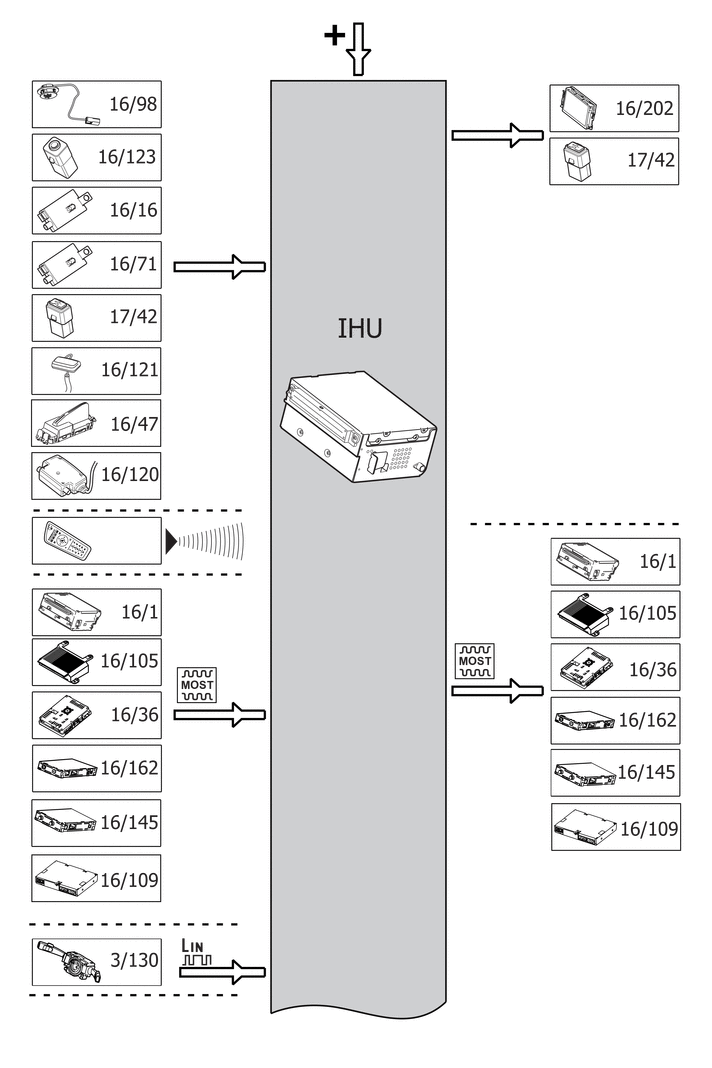

    下表概述的是信息娱乐主机(IHU)的输入信号和输出信号。信号类型分为直接连接、MOST通讯、LIN通讯及CAN通讯四类。下图显示同样的信息与Volvo组件标示。
    输入信号
    输出信号
    n 直接连接的： n
    1. 话筒（16/98）
    2. AUX1（16/123）
    3. AUX2
    4. 扩大机窗式天线 AM/FM1 (16/16)
    5. 扩大机窗式天线FM2 (16/71)
    6. USB连接埠 (17/42)
    7. GPS 天线 (16/47)
    8. VICS 天线 (16/121)
    9. ETC装置 (16/120)
    10. 驻车辅助摄影机 (PAC) (4/120)
    11. 前方死角视图摄影机(27/8)(配件)。
    n 直接连接的： n
    1. 屏幕中央控制台 (16/202)
    2. USB连接埠 (17/42)
    n 经过红外线信号： n
    1. 信息娱乐遥控器
    n 经过红外线信号： n

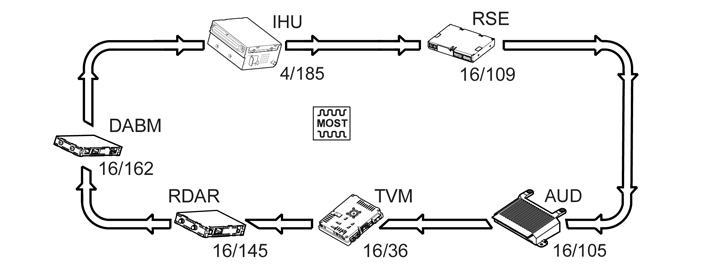

    n 通过MOST通讯： n
    n 通过MOST通讯： n
    1. 音响模块（AUD）（16/105）
    2. 电视机模块（TVM）（16/36）（选配）
    3. 数码音频广播模块（DABM）（16/162）（取决于市场）（选配）
    4. 遥控数位音响接收器（RDAR）（16/145）（取决于市场）（选配）
    5. 后座娱乐模块(RSE) (16/109) (唯 XC60) (选配)
    1. 音响模块（AUD）（16/105）
    2. 电视机模块（TVM）（16/36）（选配）
    3. 数码音频广播模块（DABM）（16/162）（取决于市场）（选配）
    4. 遥控数位音响接收器（RDAR）（16/145）（取决于市场）（选配）
    5. 后座娱乐模块(RSE) (16/109) (唯 XC60) (选配)
    n 经过LIN通讯： n
    n 经过LIN通讯： n
    1. 方向盘模块（SWM）（3/130）
    n 经过控制区域网络（CAN）通讯： n
    n 经过控制区域网络（CAN）通讯： n
    1. 中央电子模块（CEM）（4/56）
    2. 恒温控制模块（CCM）（4/6）
    3. 头灯控制模块（HCM）（4/118）
    4. 变速器控制模块（TCM）（4/28）
    5. 刹车控制模块（BCM）（4/16）
    6. 方向盘角度传感器模块（SAS）（3/254）
    7. 驾驶员信息模块（DIM）（5/1）
    8. 驻车辅助模块（PAM）（4/86）
    9. 无钥匙车辆模块（KVM）（4/93）
    1. 中央电子模块（CEM）（4/56）
    n 通过 USB 通讯： n
    n 通过 USB 通讯： n
    1. 电话模块（PHM）（16/60）（选配）
    1. 电话模块（PHM）（16/60）（选配）
    设计
    控制模块
    信息娱乐主机 (IHU)(4/185)具有一个独立的全图形7寸彩色屏幕。该屏幕可显示作用功能之相关信息，亦可显示系统之功能选择及设定信息。
    信息娱乐主机(IHU)具有输入和输出用于：
  • 供电
  • 接地
  • 前方屏幕
  • CAN
  • LIN内部网络通讯
  • MOST网络
  • USB
  • 蓝牙通讯
  • 前方及后方驻车辅助摄影机
  • GPS 天线
    • 在更换控制模块时，必须将新软件下载至其中。
    该控制模块是可以故障诊断的。
    遥控器
    方向盘上按键的遥控可能是选配或是标准配备，依市场而定。按键位于方向盘右侧且直接连接至方向盘开关，右（SWSR）。

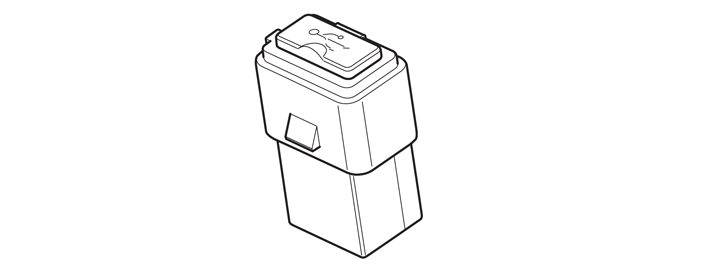

    USB输入
    位于中央扶手的USB输入，直接连结到信息娱乐主机(IHU)。
    AUX 输入
    位于中央扶手的AUX1输入，3.5 mm音响插孔，直接连结到信息娱乐主机(IHU)。AUX2是供未来配件使用的立体音效输入。

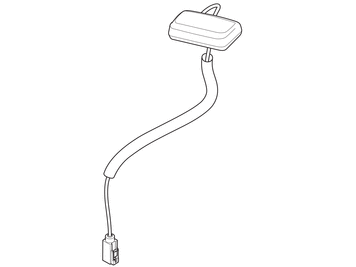

    GPS 天线
    GPS 天线直接连接信息娱乐主机(IHU)，并具有提供相关位置及日期信息的功能。

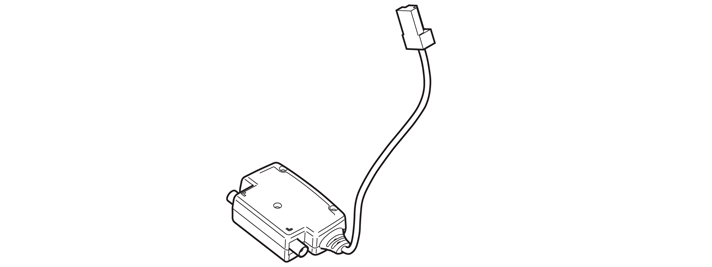

    VICS天线（日本地区专用）
    VICS天线为高级版导航提供含交通信息的导航装置。
    ETC装置（日本地区专用）
    用于DSRC通讯 communication (Dedicated Short Range Communication) 的ETC装置 (Electronic Toll Collecting System) 可提供在收费站或停车场使用ETC卡或信用卡进行自动付款。
    信息娱乐遥控器（选配）
    信息娱乐遥控器用于启动可以通过键盘，恒温控制模块（CCM）和方向盘上的按钮控制的大多数功能。
    与遥控器进行通讯的红外线接收器位于恒温控制模块(CCM)前方。
    功能
    控制模块
    信息娱乐主机 (IHU)(4/185)可管理下列功能：
  • 无线电
  • 媒体
  • 电话
  • 导航
  • 连接
  • 摄影机
    • 信息娱乐主机(IHU)管理自CD和DVD光碟读取压缩音乐格式的播放。
    可支持以下格式：
  • n MP3 .
  • n WMA .
  • n AAC .
    • 信息娱乐主机(IHU)可以通过USB，AUX及蓝牙播放音乐。
    可支持以下格式：
  • n MP3 .
  • n WMA .
  • n WAV .
  • n AAC .
    • 信息娱乐主机(IHU)管理自DVD读取压缩视讯格式的播放。
    可支持以下格式：
  • n MPEG1 依照CD视频标准。
  • n MPEG2 依照DVD视频标准。
  • n MPEG4 (DivX/Xvid) 仅限档案类型" .asf "，" .avi "及" .divx "。
    • 信息娱乐主机(IHU)管理自USB内存读取压缩视讯格式的播放。
    可支持以下格式：
  • MPEG4（DivX/Xvid），仅限“.asf”、“.avi”，和“.divx”档案类型。

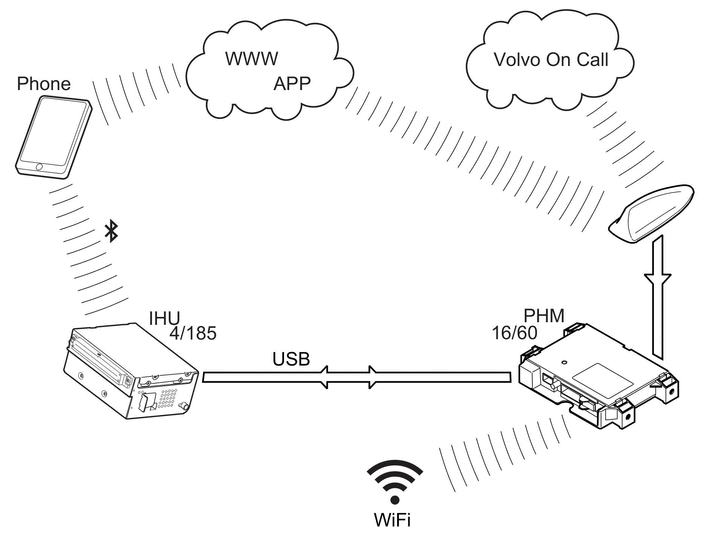

    • 信息娱乐主机(IHU)使用配备相关P-SIM卡的电话模块(PHM)管理Web apps及网络浏览连结。采用不支持Java及flash的Netfront 4.2版本的网页浏览器。信息娱乐主机(IHU)支持 MirrorLink™及SMS（通过蓝牙）。信息娱乐主机(IHU)支持媒体（音乐）声音控制，无线台，电话，导航及SMS。
    控制功能

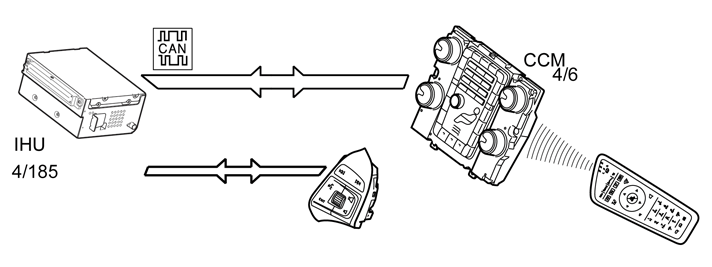

    信息娱乐主机(IHU) (4/185)由恒温控制模块(CCM) (4/6)上的键盘、信息娱乐遥控器或者右方向盘开关(SWSR)控制。来自中央电子模块(CEM)上键盘的信号经由CAN网络传送。来自右方向盘开关的信号经由LIN传送。来自信息娱乐遥控器的信号经由红外线传送。
    以下内容可利用键盘进行控制：
  • 卷动/前进/搜寻
    短按按钮可卷动光碟曲目、预设电台(不适用于数位广播)或章节(仅用于DVD)。长按按钮可快进光碟曲目或搜寻下一个可用的广播电台。
  • VOL(音量)
    向上及向下调整音量。
  • 确定/选单
    按下方向盘上的拨轮或中控台上的按钮来接受选单选项。若您在主画面并按下确定/选单，则会出现所选媒体源(如收音机或媒体)选单。若有子选单则画面右侧会出现一个箭头。
  • TUNE(调整)
    转动方向盘上的拨轮或中控台上的旋钮以卷动光碟曲目、资料夹、广播电台及电视台(选配)、手机通讯录(选配)，或浏览画面上的选项。
  • EXIT(退出)
    短按按钮可至选单系统、停止目前功能、结束通话或拒绝来电，或删除已输入的字元。长按按钮可至主画面，或倘若您已在选单最上层画面，中控台上的按钮亦可前往相同选项。
  • MUTE(静音)(适用于未配备导航之车辆)
    按一下按钮可将所选媒体源静音，或可在其关闭后切换回来。
  • 语音控制(适用于配备导航之车辆)
    按一下按钮可启动语音控制(适用于已连接Bluetooth®(蓝牙)的汽车电话及导航系统)。
    • 如需更多恒温控制模块（CCM）键盘之相关信息，请参阅"设计与功能 - 恒温控制模块（CCM） n n 。 请参阅： 功能
    利用方向盘按钮控制功能
    连接至方向盘控制模块（SWM）（3/130）之方向盘按钮可控制：
  • 音量控制。
  • 选择CD曲目及广播电台。
  • 交通信息之选单选择。
  • 管理拨入及拨出通话(通过电话模块(PHM)(16/60))。
  • 启动导航及电话之语音控制。
    • 来自方向盘按钮的信号用LIN通讯功能传送至方向盘控制模块(SWM) (3/130)。方向盘控制模块(SWM)通过LIN通讯将这些信号继续传递到信息娱乐主机(IHU) (4/185)。信息娱乐主机(IHU)随后又将信号继续传递到MOST网络上有关的控制模块。
    信息娱乐主机(IHU)控制的功能
    关于由信息娱乐主机(IHU)控制但由MOST网络中其他控制模块执行的功能的信息，请参阅各控制模块和MOST网络的设计与功能。
    n Infotainment TheftnProtection (ITP) n
    n Infotainment Theft Protection (ITP) 是用来防止未经许可的控制模块安装到信息娱乐系统内。目的是避免这些装置遭窃。
    此功能是由信息娱乐主机(IHU) (4/185)操控。该控制模块可检查MOST网络上所有控制模块的序号，并把这些号码和储存在中央电子模块(CEM)的一个名单比较对照。此名单将通过CAN网络发送给信息娱乐主机(IHU)。通过MOST网络获得有关序号信息，并传给信息娱乐主机(IHU)。信息娱乐主机(IHU)然后把该信息与控制模块所储存的序号对照比较。
    若控制模块未在储存的清单中，其会从MOST网络断开，且此控制模块的功能性会受到封锁。这表示MOST网络中的控制模块无法从一台车辆移至另一台车辆。若控制模块未包含在储存的清单中，或是在储存清单中的控制模块回应不正确，则信息娱乐主机 (IHU)会出现故障诊断代码(DTC)。如需MOST内功能之更详尽信息，请参阅： n n 。 请参阅： MOST网络
    安全凭证
    为使网际网络连线作用，信息娱乐主机 (IHU)内必须存在有效凭证。该凭证将车辆之VIN及市场代码等内容加密，并在车厂中下载至控制模块。该凭证之安全性足以媲美银行线上服务所使用之凭证。
    凭证会伴随着车辆，且无须在变更车主时进行更换。凭证可保护车辆遭受未经授权的数据存取。其亦可避免存取关键信息，例如车辆之电子防盗保护以及主动安全系统(例如碰撞安全系统及电子稳定性控制ESC)所使用的数据。
    诊断功能
    概述
    控制模块有一个内置的诊断系统（称为Volvo诊断），它可以不断对内部功能及输入和输出信号进行监测。
    诊断故障代码（DTC）
    如果控制模块侦测到故障，则会储存诊断故障代码（DTC）。在最后一次操作周期期间被侦测到的故障被定义为永久性。其他被侦测到的故障被定义为暂时性。
    读取和清除诊断故障代码（DTC）
    用这个功能可读取并清除已储存的诊断故障代码。故障代码的删除要在所有故障代码都读出至少一次之后才能进行。
    读取参数
    使用这一功能可以读出参数的状态或数值。状态或数值可通过数位形式显示。
    若需更多信息，请参阅“规格－其他”中之“车辆通讯”信息。
    启动组件及功能
    该功能可用于启动作用于信息娱乐主机(IHU)的组件和功能。
    若需更多信息，请参阅“规格－其他”中之“车辆通讯”信息。
    读取静态数据
    用此功能有可能读出已编程的数据以及将数据编入程序，例如将用户参数编程。
    读取控制模块标识
    诊断工具通过从控制模块内存中读取一些代码来识别控制模块。
    这些代码包含有关控制模块的下列信息：
  • 硬件的零件编号 (无软件的控制模块)
  • 硬件序号（无软件的控制模块）。
  • 软件零件编号
  • 诊断软件零件编号(P/N)
    • 读取延伸故障追踪信息
    这功能可以用来读出与诊断故障代码（DTC）一起储存的参数、状态标识及计数器这些所谓的冻结值。
    若需更多信息，请参阅“规格－其他”中之“车辆通讯”信息。
    下载软件及更换控制模块
    有可能将新的软件下载到信息娱乐主机(IHU)中。在订购软件的时候，汽车上的软件和硬件会与Volvo中央数据库进行比对。如果结果相符，软件就会下载到控制模块中。
    如果车辆和Volvo中央资料库之间对照结果不相符，资料库就会根据该车的配置来进行更新。完成之后，新软件即会下载。
    储存在USB内存的软件，通过位于中央扶手下方的USB埠，更新信息娱乐主机(IHU)软件。
    安装在仪表板上的信息娱乐主机(IHU)。更换控制组件时，需从从仪表板抽出。
